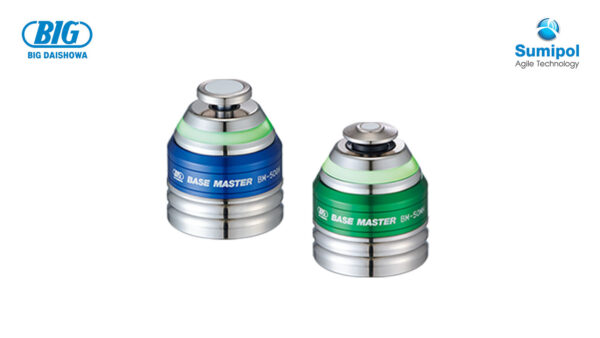

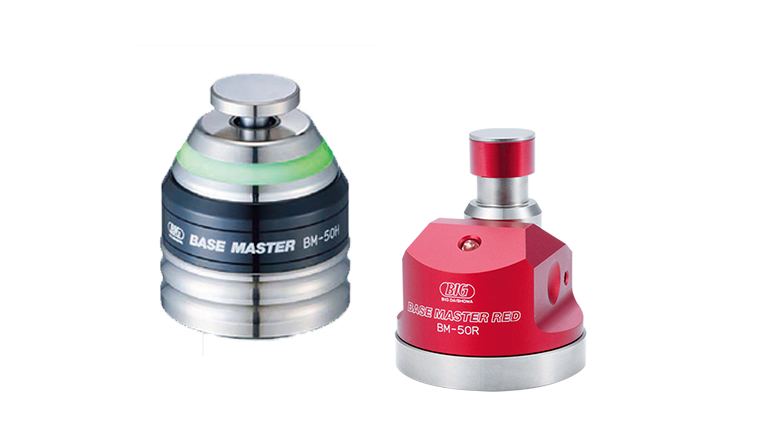

BASE MASTER SERIES – อุปกรณ์ตรวจจับตำแหน่งอ้างอิง

อุปกรณ์ตรวจจับตำแหน่งอ้างอิงในแนวแกน Z แบบสัมผัส เพื่อตรวจวัดระยะห่างชิ้นงานกับตำแหน่งปลายเครื่องมือตัดที่รวดเร็ว แม่นยำ สำหรับเครื่องมือตัด ชิ้นงาน และเครื่องจักรทุกชนิด มีไฟ LED แสดงสถานะ สังเกตเห็นได้ง่าย

BASE MASTER เป็นอุปกรณ์ตรวจจับตำแหน่งอ้างอิงในแนวแกน Z แบบแมนนวล
  • สามารถติดตั้งบนพื้นผิวชิ้นงานหรือแท่นโต๊ะจับงาน (Table)

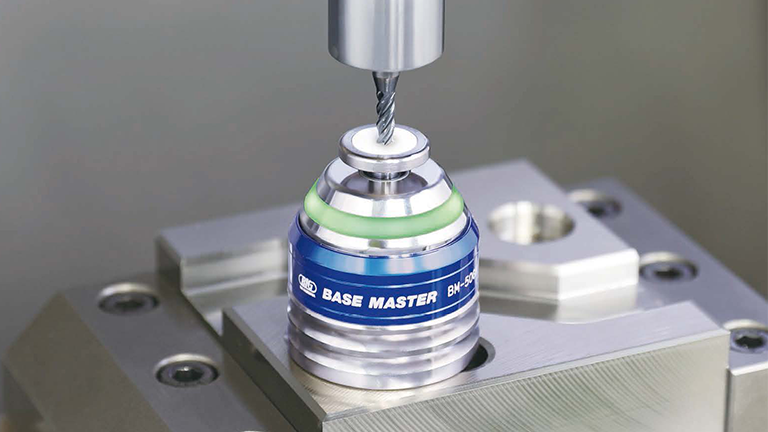

  • ตรวจจับตำแหน่งคมตัดอย่างรวดเร็ว ไฟ LED จะสว่างขึ้นทันที เมื่อปลายเครื่องมือตัดสัมผัสกับแผ่นเซนเซอร์
  • ไฟ LED แสดงสถานะ รอบบอดี้แบบ 360˚ สังเกตเห็นได้ง่าย

สำหรับวัสดุนำไฟฟ้า

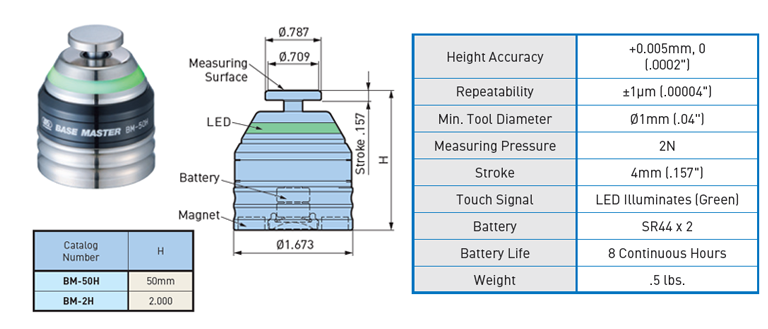

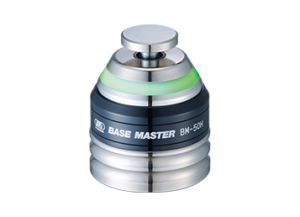

BM-50H

  • ตรวจจับตำแหน่งคมตัด ด้วยระบบอิเล็กทรอนิกส์
  • ความสามารถในการทำซ้ำแม่นยำ ±1μm (.00004″)
  • การวัดระยะที่ 50 มม. ( 2″) จากปลายเครื่องมือตัดถึงผิวบนของชิ้นงาน
  • สำหรับเครื่องมือตัด ชิ้นงาน และเครื่องมือกลที่นำไฟฟ้า








สำหรับวัสดุทุกประเภท

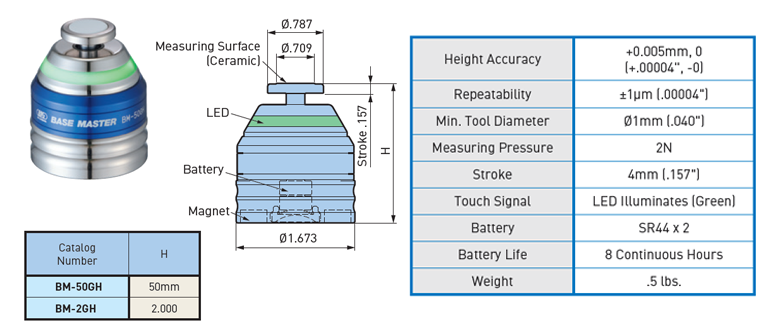

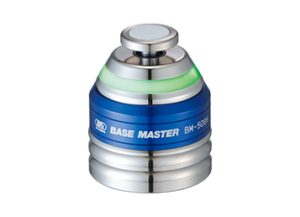

BM-50GH



BM-50GH

  • ตรวจจับตำแหน่งคมตัด ด้วยระบบอิเล็กทรอนิกส์
  • ความสามารถในการทำซ้ำแม่นยำ ±1μm (.00004″)
  • สำหรับเครื่องมือตัด ชิ้นงาน และเครื่องมือกลทุกประเภท
  • มีรุ่นไม่มีแม่เหล็กให้เลือก

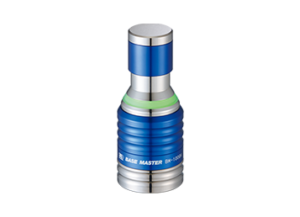

BM-100GH



BM-100GH

  • มองเห็นการวัดพื้นผิวได้ง่ายแม้จะใช้กับเครื่องจักรขนาดใหญ่
  • การตรวจจับตำแหน่งปลายเครื่องมือตัดที่ระยะ 100 มม. จากผิวบนของชิ้นงาน
  • มีรุ่นไม่มีแม่เหล็กให้เลือก

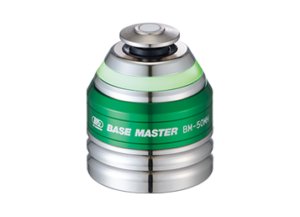

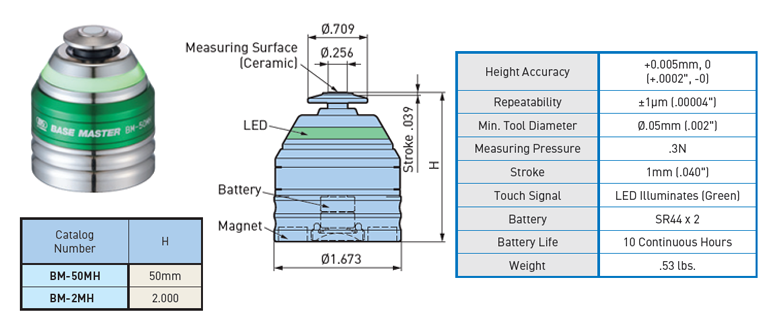

BM-50MH

BM-50MH

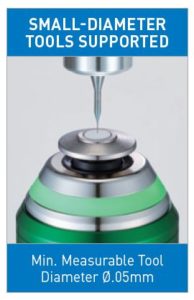

  • การตรวจจับตำแหน่งปลายเครื่องมือตัดที่มีขนาดเส้นผ่านศูนย์กลางของเครื่องมือ Ø.05 มม. (Ø.002″)
  • ด้วยกลไกการรองรับแรงกดต่ำ ทำให้สามารถวัดเครื่องมือขนาดเล็กพิเศษได้
  • มีรุ่นไม่มีแม่เหล็กให้เลือก

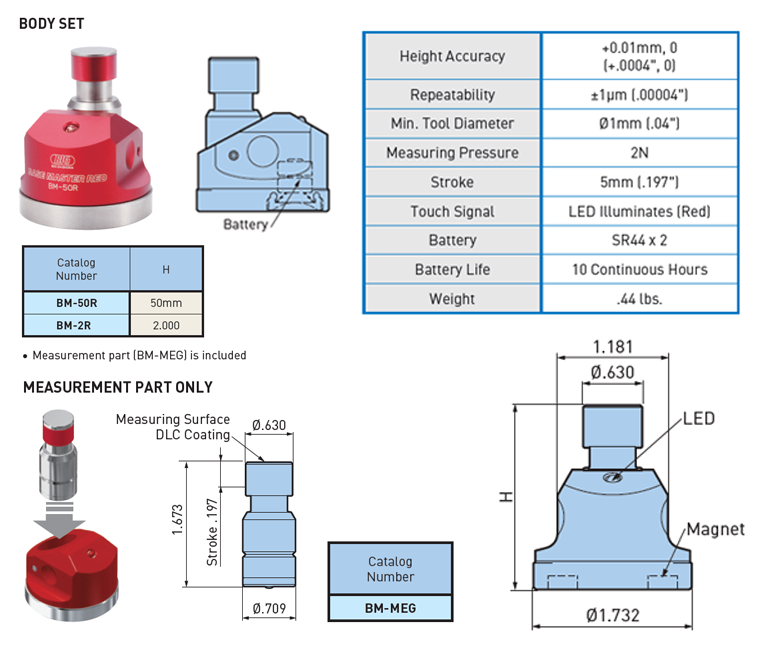

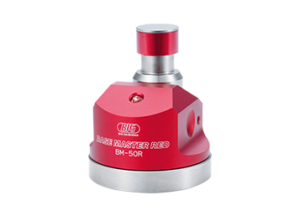

BM-50R

BM-50R

  • โครงสร้างแยกส่วนระหว่าบอดี้กับชุดตรวจวัด
  • ง่ายต่อการบำรุงรักษา เพียงเปลี่ยนชิ้นส่วนตรวจวัดเท่านั้น
  • แผ่นเซนเซอร์เคลือบ DLC ระยะ Safe stroke amount 5 มม.
BASE MASTER (สำหรับวัสดุนำไฟฟ้า)

  • BM-50H

    BM-50H

BASE MASTER (สำหรับวัสดุทุกประเภท)

  • BM-50GH

    BM-50GH

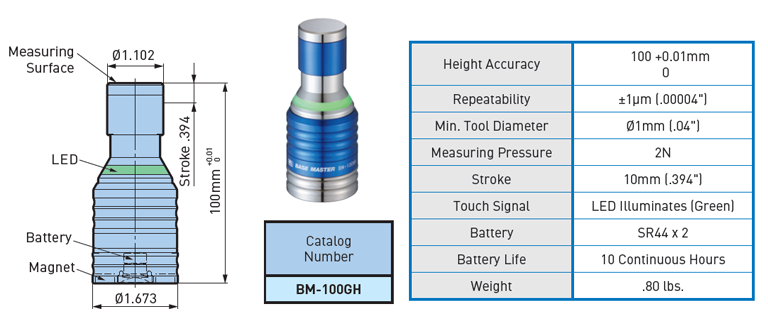

  • BM-100GH
    BM-100GH



  • BM-50MH (Pre-set ø0.05mm tools.)
    BM-50MH



  • BM-50R
    BM-50R
