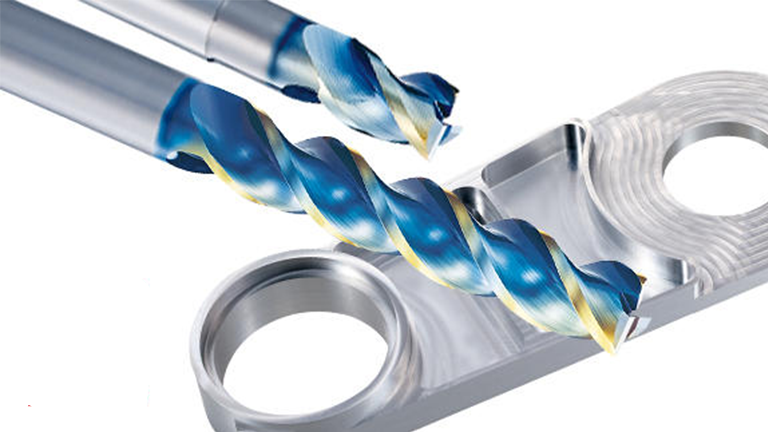

ดอกเอ็นมิลเคลือบ DLC สำหรับงานที่ไม่ใช่เหล็ก – AE-TS-N・AE-TL-N

ดอกเอ็นมิลคาร์ไบด์เคลือบ DLC สำหรับวัสดุที่ไม่ใช่เหล็ก กัดชิ้นงานประสิทธิภาพสูงสุดสำหรับวัสดุที่ไม่ใช่เหล็ก เช่น อะลูมิเนียม ที่ต้องการการเชื่อมต้านทาน (Resistance Welding) และความลื่น ด้วยความคมตัดที่ยอดเยี่ยม สามารถขจัดครีบเพื่อให้ได้ผิวสำเร็จของชิ้นงานที่ยอดเยี่ยม

AE-TS-N และ AE-TL-N ดอกเอ็นมิลรุ่น Standard เหมาะสำหรับกระบวนการผลิตวัสดุที่ไม่ใช่เหล็ก

  • ดอกเอ็นมิลซีรีส์นี้ รุ่น Square และ Radius Type ในมีขนาดตั้งแต่เส้นผ่านศูนย์กลาง 3 มม. ไปจนถึงเส้นผ่านศูนย์กลางขนาดใหญ่ 25 มม. สามารถใช้งานได้หลายรูปแบบ ตั้งแต่กระบวนการผลิตชิ้นส่วนไปจนถึงการใช้งานในอุตสาหกรรมการบินและอวกาศ นอกจากนี้ยังมีดอกเอ็นมิล Sharp Corner Edge Type สำหรับการกัดมุมตรง เพื่อตอบสนองความต้องการใช้งานที่หลากหลาย

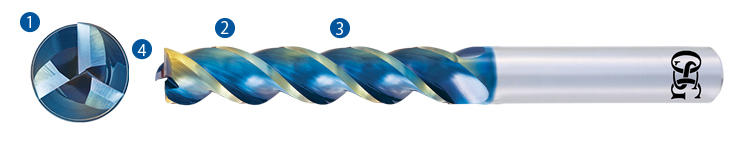

คุณสมบัติ

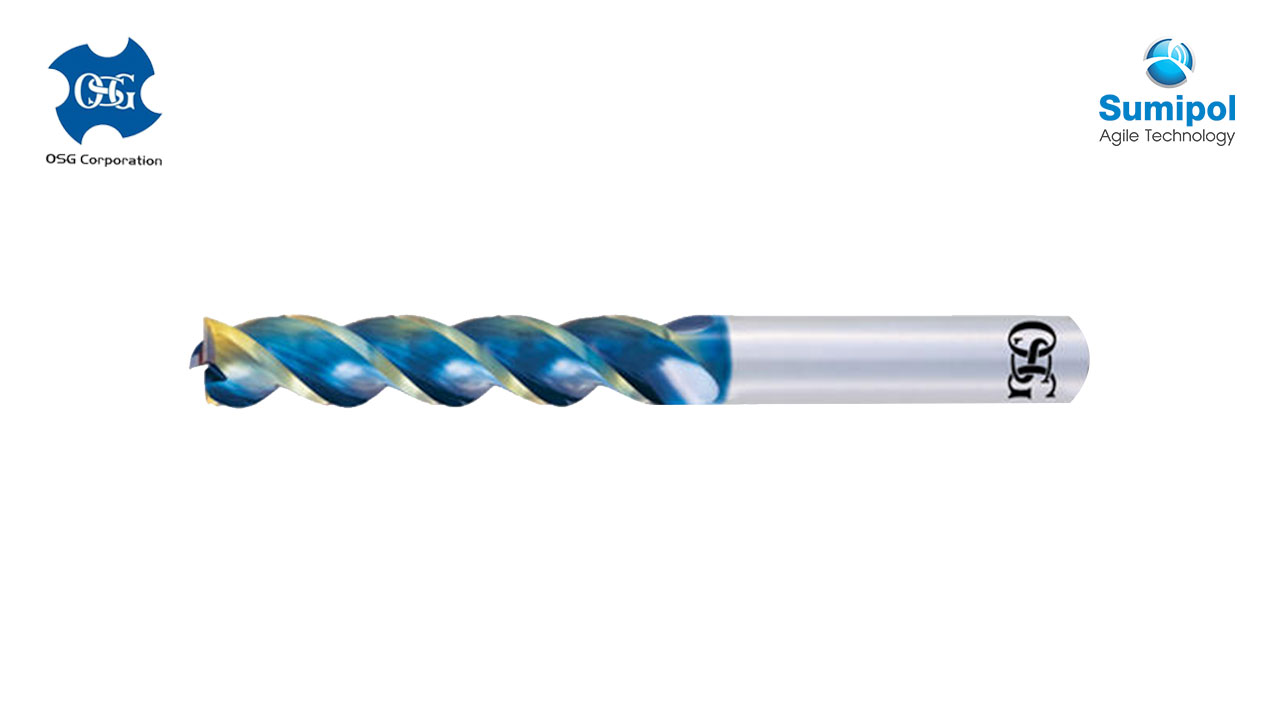

DLC Coated Carbide End Mill for Non-Ferrous Materials

1. เทคโนโลยีเคลือบผิว DLC-SUPER HARD coating ให้การยึดเกาะกับผิวสูง ทำให้ได้ประสิทธิภาพการตัดที่คม ให้พื้นผิวมันวาวและเรียบเนียน!  มีความต้านทานการสึกหรอสูงและมีคุณสมบัติป้องกันการเกาะพอกของเศษ ซึ่งช่วยให้อายุการใช้งานเครื่องมือมีเสถียรภาพ เพิ่มประสิทธิภาพของดอกกัดให้เหมาะสมที่สุดกับในวัสดุที่ไม่ใช่เหล็ก เช่น โลหะผสมอลูมิเนียม  ต้องการ Resistance Welding และความลื่น

2. ลักษณะของคมตัดที่ให้ทั้งความแข็งแกร่งและความคม

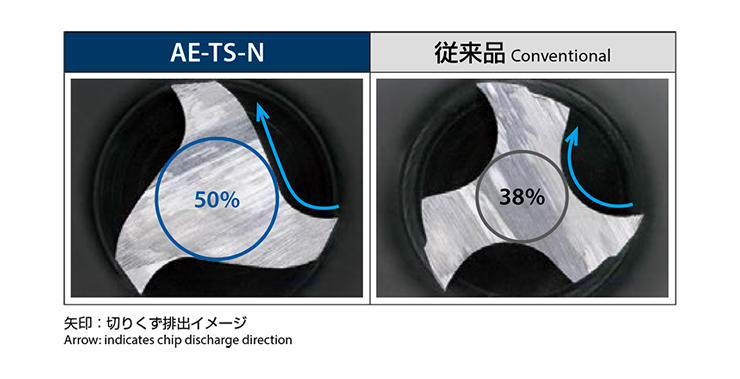

3. ร่องคายเศษแบบใหม่ช่วยให้คายเศษได้อย่างดีเยี่ยม

Carbide End Mill for Non-Ferrous Materials - AE-TS-N・AE-TL-N

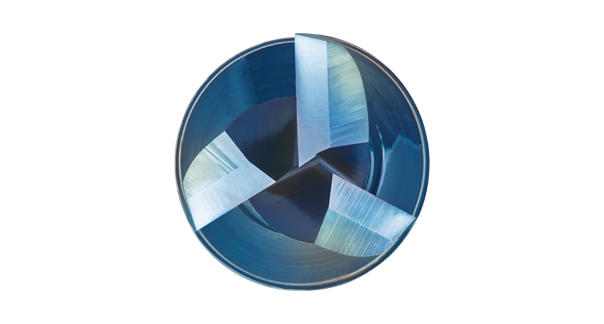

4. ลักษณะของคมตัดช่วยให้สามารถเข้าถึงมุมของชิ้นงาน

  • การออกแบบแกนกลางขนาดใหญ่ที่มีความแข็งแกร่งสูง เพื่อป้องกันการเกิดการสะท้านเนื่องจากแรงกัด (Chattering)

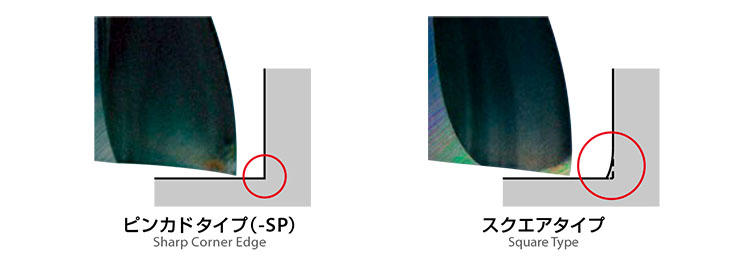

  • แบบ Sharp corner edge type: สำหรับการกัดมุมตรงได้อย่างมีประสิทธืภาพโดยไม่มีผิวชิ้นงานเหลือตรงมุม

Carbide End Mill for Non-Ferrous Materials - AE-TS-N・AE-TL-N

การใช้งาน


  • Copper Alloy・Aluminum Alloy・Plastic

การจัดรายการ

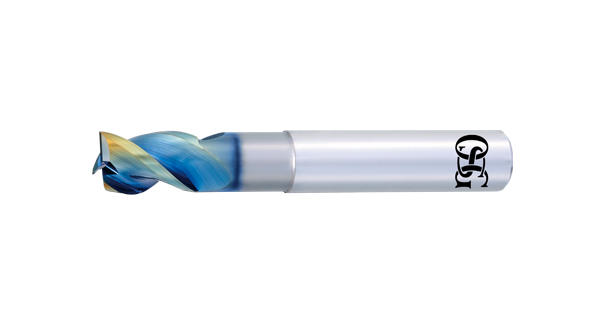

Short Type (AE-TS-N) 1.5 x D flute length (Neck length 3 x D)

  • Square Type φ3×9~φ25×75
  • Radius Type φ3×9×R0.2~φ12×36×R3
  • Sharp corner edge type φ3×9~φ12×36

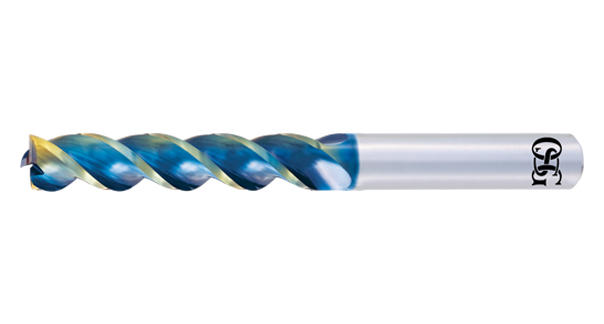

Long Type (AE-TL-N)

  • Square Type 3×D flute length φ3×9~φ25×75
  • Square Type 5×D flute length φ3×9~φ25×125
  • Sharp corner edge type 3×D flute length φ3×9~φ12×36
  • Sharp corner edge type 5×D flute length φ3×9~φ12×60

อื่นๆ


  • ยังมีจำหน่ายดอกกัดปลายคาร์ไบด์เคลือบ DLC ชนิดประสิทธิภาพสูง (AE-VTS-N) และสำหรับการกัดด้านลึก (AE-VTFE-N) สำหรับวัสดุที่ไม่มีธาตุเหล็กอีกด้วย

ข้อมูล

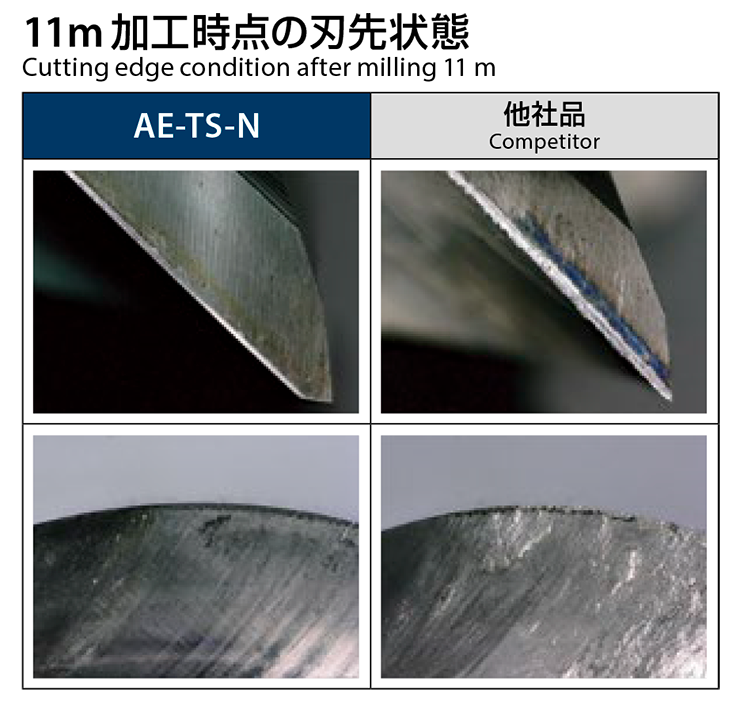

  • ทนต่อการเชื่อมสูง
