FaroArms – PORTABLE CMM

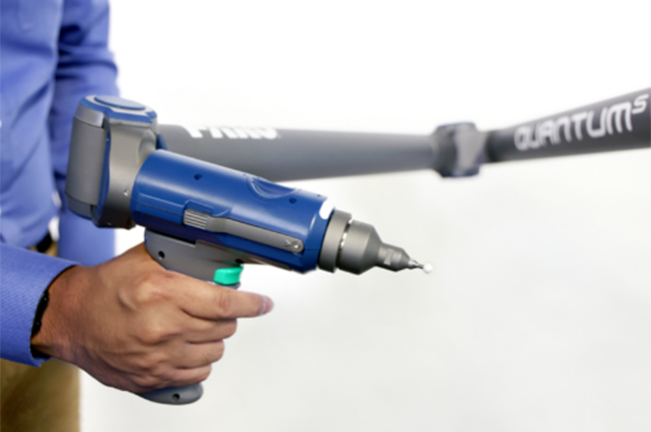

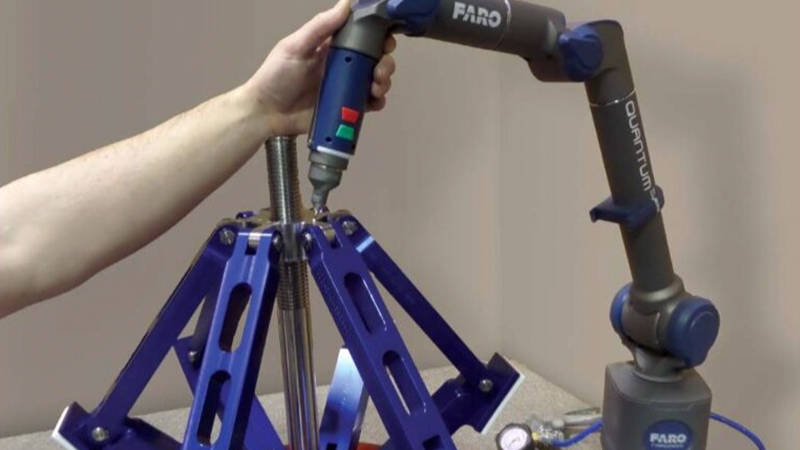

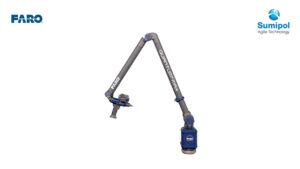

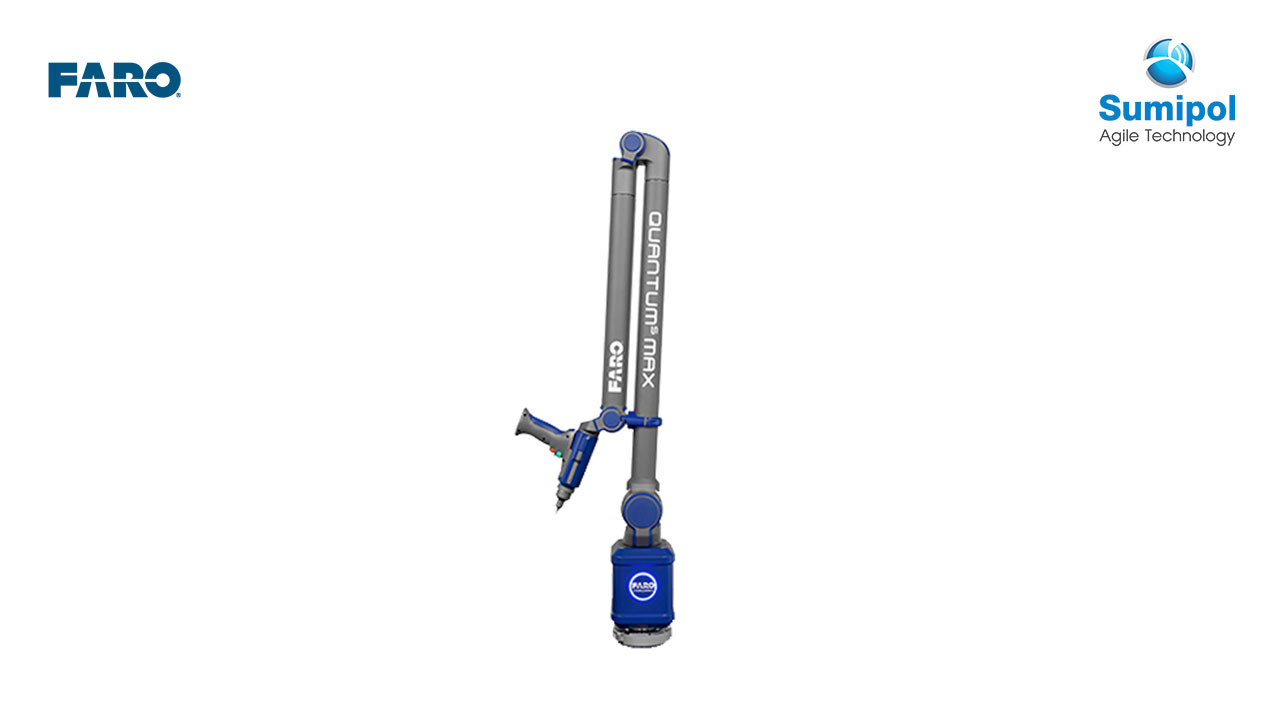

Quantum Max FaroArm® Series

เทคโนโลยีแขนวัด CMM แบบพกพา มาตรฐานสากล หรือที่รู้จักกันในชื่อของแขนวัดสามมิติ

ผู้นำในอุตสาหกรรมการบินและอวกาศ งาน Machining  การประกอบชิ้นส่วน และอุตสาหกรรมยานยนต์ ไว้วางใจ FaroArm portable CMM ในการจับภาพ 3 มิติ เพื่อการวัดที่แม่นยำและง่ายดายในไลน์การผลิตและภาคสนาม แม้ทำการวัดในพื้นที่อุณหภูมิสูง

จะเกิดอะไรขึ้นถ้าคุณสามารถทำการวัดชิ้นส่วนที่ซับซ้อน เครื่องมือ หรือแม่พิมพ์ต่างๆ ได้เพียงแค่สัมผัส?


  • ด้วย Quantum Max FaroArm แขนวัด CMM แบบพกพาชั้นนำของโลก ผู้นำในอุตสาหกรรมการบินและอวกาศ งาน Machining  การประกอบชิ้นส่วน และอุตสาหกรรมยานยนต์ ไว้วางใจ FaroArm portable CMM ในการจับภาพ 3 มิติ เพื่อทำการวัดที่แม่นยำและง่ายดายในโรงงานและภาคสนาม แม้ในบริเวณที่มีอุณหภูมิสูง
  • FaroArm มีตัวเลือกทั้งรุ่นพื้นฐาน มาตรฐาน และรุ่นพรีเมียม ที่มีให้เลือกใช้งานหลากหลายขนาดตั้งแต่ 2.0 ม. ถึง 4.0 ม.
  • เพิ่มความแข็งแกร่งและความเสถียร ให้ความแม่นยำและความสามารถในการทำซ้ำที่เหมาะสมที่สุดพร้อมประสิทธิภาพที่เหนือกว่า ในขณะที่ยังสามารถทนต่อสภาพแวดล้อมในโรงงานที่สมบุกสมบัน




คุณสมบัติ FaroArm


  • ใช้งานได้หลายรูปแบบ : ตอบสนองความต้องการทุกการใช้งาน วัดได้ถึงช่วง 2.5 ม., 3 ม., 3.5 ม. และ 4 ม.
  • Two Different Mounting Options :เพิ่มความเร็วและการเข้าถึงด้วย Kinematic mount ที่ช่วยให้สามารถเปลี่ยนโพรบได้อย่างง่ายดายอย่างราบรื่น
  • Internal Counterbalancing : ใช้งานด้วยมือเดียวโดยไม่เมื่อยล้า
  • Ergonomic Design : เคลื่อนย้าย ติดตั้ง และใช้งาน FaroArms ได้อย่างง่ายดาย สะดวกสบาย
  • Exclusive FARO Quantum Max 8-axis Integration : วัดทุกด้านของชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องปรับตำแหน่งชิ้นส่วนใหม่
  • Compliance : ปฏิบัติตามมาตรฐานประสิทธิภาพ ISO 10360-12

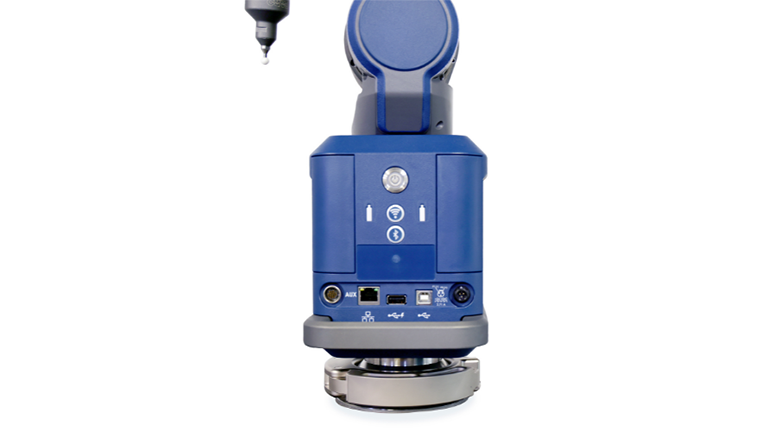

  • Universal Quick Mount : ติดตั้ง FaroArm ได้ทุกที่ที่ต้องการ
  • Temperature and Overload Sensors : มั่นใจได้ถึงประสิทธิภาพสูงสุดอย่างต่อเนื่อง




FaroArms By Performance Level


QuantumS Max FaroArm: ความแม่นยำและประสิทธิภาพระดับพรีเมียม

Portable CMM รุ่นที่ดีที่สุด ได้กำหนดประสิทธิภาพอุตสาหกรรมให้สูงและนำความสม่ำเสมอในการวัดมาสู่ทุกสภาพแวดล้อมการทำงาน ผู้ผลิตไว้วางใจใช้ QuantumS Max FaroArm เพื่อการประกันคุณภาพที่ดีขึ้นและความมั่นใจของลูกค้า ทำให้สามารถแข่งขันได้

QuantumM Max FaroArm: แขนวัดแบบพกพา มาตรฐานสากล

Portable CMM รุ่นมาตรฐาน สำหรับการตรวจสอบโรงงานที่ทนทานและเชื่อถือได้ ด้วยอัตราส่วนราคา/ประสิทธิภาพที่ยอดเยี่ยม QuantumM Max FaroArm ได้ขยายประสิทธิภาพการผลิตด้วยเทคโนโลยีการตรวจสอบคุณภาพระดับสูง

QuantumE Max FaroArm: ประสิทธิภาพที่ยอดเยี่ยม ราคาไม่แพง

Portable CMM รุ่นนี้ เชื่อถือได้และคุ้มค่า ช่วยให้ผู้ผลิตมั่นใจอย่างเต็มที่ในกระบวนการประกันคุณภาพและรับประกันการผลิตคุณภาพสูง


การวัดแบบ 3 มิติ


  • ปรับปรุงการควบคุมคุณภาพและการตรวจสอบ
    ตรวจสอบความถูกต้องของขนาดและระบุความเบี่ยงเบนจาก CAD Data ระหว่างการตรวจสอบกระบวนการผลิตและการตรวจสอบเป็นระยะในระหว่างการผลิต ตลอดจนการตรวจสอบชิ้นส่วนขาเข้า
  • การผลิต การแปรรูปโลหะ และการประกอบ
    คอยปรับเทียบและจัดตำแหน่งเครื่องจักรที่ใช้งานตามกระบวนการผลิต (Production Machinery) และตรวจสอบความถูกต้องของขนาดเครื่องมือและชิ้นส่วน
  • การออกแบบชิ้นงานผลิตและการออกแบบทางวิศวกรรมที่รวดเร็วและแม่นยำยิ่งขึ้น
    ช่วยให้ทำวิศวกรรมย้อนกลับ (Reverse Engineering) ได้เร็วยิ่งขึ้น ทำให้สามารถสร้างต้นแบบได้อย่างรวดเร็ว จึงใช้เวลาสั้นลงในการนำสินค้าออกสู่ตลาด




ประโยชน์และคุณค่าทางธุรกิจของ FaroArms




  • ทำการวัดได้ทุกที่ : ผู้ปฏิบัติงานสามารถทำการตรวจสอบวัดขนาดแบบ 3 มิติ ที่แม่นยำได้ทุกที่ที่ต้องการ
  • รับรองความสม่ำเสมอและความสามารถในการทำซ้ำ: ผู้ปฏิบัติงานทุกคนจะได้รับผลลัพธ์ที่เหมือนกันทุกครั้ง
  • เพิ่มประสิทธิภาพการทำงาน : การวัดที่แม่นยำ จะช่วยลดปัญหาของเสีย การทำงานและการตรวจสอบที่ซ้ำซ้อน
  • บันทึกข้อมูลการผลิต :ข้อมูลที่แม่นยำ ช่วยให้สามารถรายงานและวิเคราะห์แนวโน้มได้
  • ปรับปรุงคุณภาพ : การตรวจสอบวัดขนาด 3 มิติ ที่ซับซ้อนและรายงานผลแบบอัตโนมัติ ช่วยผู้ปฏิบัติงานระบุจุดบกพร่อง
  • Enhance Yield : การแก้ปัญหาที่เร็วขึ้นและการวิเคราะห์สาเหตุที่แท้จริงช่วยเพิ่มผลผลิตโดยรวมได้
  • เพิ่มปริมาณงาน : อัตราการผลิตที่สูงขึ้นและการหยุดทำงาน (Downtime) ที่ลดลงสำหรับการตรวจสอบหมายถึงปริมาณงานที่เพิ่มขึ้น
  • เร่งการสร้างรายได้ : ผู้ผลิตสามารถนำผลิตภัณฑ์ออกสู่ตลาดได้เร็วขึ้น และลดการทำงานซ้ำและการหยุดทำงาน (Downtime)
  • ตอบสนองความต้องการของลูกค้าและผู้ใช้ปลายทาง : การส่งมอบผลิตภัณฑ์คุณภาพสูงที่สามารถใช้งานได้อย่างมั่นใจ ทำให้ทุกคนมีความสุขและเพิ่ม Customer Loyalty ได้
  • ตัดสินใจอย่างชาญฉลาด : ตัดสินใจอย่างชาญฉลาดได้เร็วขึ้น และรับรู้ปัญหาล่วงหน้า ด้วยข้อมูลที่พร้อมใช้งาน

ความแม่นยำของ FaroArm – การวัดการสัมผัส* (7 แกน)


QuantumS Max
7-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.018mm
0.0007in
0.01mm
0.0004in
0.02mm
0.0008in
0.04mm
0.0016in
0.025mm
0.001in
2.5m (8.2ft) 0.02mm
0.0008in
0.011mm
0.0004in
0.022mm
0.0009in
0.044mm
0.0017in
0.028mm
0.0011in
3.0m (9.8ft) 0.032mm
0.0013in
0.016mm
0.0006in
0.032mm
0.0013in
0.074mm
0.0029in
0.05mm
0.002in
3.5m (11.5ft) 0.045mm
0.0018in
0.02mm
0.0008in
0.039mm
0.0015in
0.09mm
0.0035in
0.062mm
0.0024in
4.0m (13.1ft) 0.055mm
0.0022in
0.026mm
0.001in
0.044mm
0.0017in
0.108mm
0.0043in
0.076mm
0.003in



QuantumM Max
7-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.023mm
0.0009in
0.012mm
0.0005in
0.024mm
0.0009in
0.045mm
0.0018in
0.029mm
0.0011in
2.5m (8.2ft) 0.027mm
0.0011in
0.013mm
0.0005in
0.026mm
0.001in
0.049mm
0.0019in
0.032mm
0.0013in
3.0m (9.8ft) 0.042mm
0.0017in
0.02mm
0.0008in
0.036mm
0.0014in
0.08mm
0.0031in
0.054mm
0.0021in
3.5m (11.5ft) 0.055mm
0.0022in
0.024mm
0.0009in
0.043mm
0.0017in
0.096mm
0.0038in
0.066mm
0.0026in
4.0m (13.1ft) 0.065mm
0.0026in
0.029mm
0.0011in
0.048mm
0.0019in
0.118mm
0.0046in
0.082mm
0.0032in



QuantumE Max
7-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.028mm
0.0011in
0.016mm
0.0006in
0.035mm
0.0014in
0.05mm
0.002in
0.04mm
0.0016in
2.5m (8.2ft) 0.035mm
0.0014in
0.02mm
0.0008in
0.04mm
0.0016in
0.055mm
0.0022in
0.046mm
0.0018in
3.0m (9.8ft) 0.055mm
0.0022in
0.028mm
0.0011in
0.051mm
0.002in
0.088mm
0.0035in
0.066mm
0.0026in
3.5m (11.5ft) 0.075mm
0.003in
0.036mm
0.0014in
0.062mm
0.0024in
0.11mm
0.0043in
0.082mm
0.0032in
4.0m (13.1ft) 0.095mm
0.0037in
0.044mm
0.0017in
0.075mm
0.003in
0.136mm
0.0054in
0.1mm
0.0039in




ความแม่นยำของ FaroArm – การวัดการสัมผัส* (6 แกน)


QuantumS Max
6-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.016mm
0.0006in
0.008mm
0.0003in
0.017mm
0.0007in
0.03mm
0.0012in
0.024mm
0.0009in
2.5m (8.2ft) 0.018mm
0.0007in
0.009mm
0.0004in
0.018mm
0.0007in
0.032mm
0.0013in
0.026mm
0.001in
3.0m (9.8ft) 0.027mm
0.0011in
0.012mm
0.0005in
0.026mm
0.001in
0.046mm
0.0018in
0.038mm
0.0015in
3.5m (11.5ft) 0.036mm
0.0014in
0.016mm
0.0006in
0.034mm
0.0013in
0.064mm
0.0025in
0.052mm
0.002in
4.0m (13.1ft) 0.045mm
0.0018in
0.02mm
0.0008in
0.038mm
0.0015in
0.078mm
0.0031in
0.063mm
0.0025in



QuantumM Max
6-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.02mm
0.0008in
0.01mm
0.0004in
0.022mm
0.0009in
0.035mm
0.0014in
0.027mm
0.0011in
2.5m (8.2ft) 0.023mm
0.0009in
0.013mm
0.0005in
0.023mm
0.0009in
0.038mm
0.0015in
0.03mm
0.0012in
3.0m (9.8ft) 0.034mm
0.0013in
0.016mm
0.0006in
0.032mm
0.0013in
0.052mm
0.002in
0.042mm
0.0017in
3.5m (11.5ft) 0.044mm
0.0017in
0.02mm
0.0008in
0.039mm
0.0015in
0.068mm
0.0027in
0.056mm
0.0022in
4.0m (13.1ft) 0.053mm
0.0021in
0.024mm
0.0009in
0.044mm
0.0017in
0.084mm
0.0033in
0.067mm
0.0026in



ค่าทั้งหมดแสดงถึง MPE (ข้อผิดพลาดสูงสุดที่อนุญาต)

* การวัดการสัมผัส (FaroArm): ตามมาตรฐาน ISO 10360-12 พร้อมระบบการทำงานเต็มรูปแบบ 8 แกน (FaroArm + 8 แกน) ตามมาตรฐาน ISO10360-12 ข้อผิดพลาดของตำแหน่งเส้นผ่านศูนย์กลางทรงกลม (LDIA)

** การวัดแบบไม่สัมผัส (ScanArm และ ScanArm + 8 แกน): อ้างอิงจาก ISO 10360-8 Annex D; กำหนดเป็น LDIA (Sphere Location Diameter Error)

– Diameter of the spherical zone containing the centers of a sphere measure from multiple orientations. Values are absolute

1 SPAT – การทดสอบการออกเสียงแบบจุดเดียว

2 EUNI – ข้อผิดพลาดของระยะทางระหว่างสองจุดเมื่อเปรียบเทียบค่าที่วัดได้กับค่าที่กำหนด

3 PSIZE – ข้อผิดพลาดในการวัดขนาดทรงกลมเมื่อเปรียบเทียบค่าที่วัดได้กับค่าปกติ

4 PFORM – ข้อผิดพลาดแบบฟอร์มการตรวจสอบทรงกลม

5 LDIA – ข้อผิดพลาดของเส้นผ่านศูนย์กลางตำแหน่งทรงกลม (เส้นผ่านศูนย์กลางของโซนทรงกลมที่มีจุดศูนย์กลางของทรงกลมวัดจากทิศทางหลายทิศทาง)
