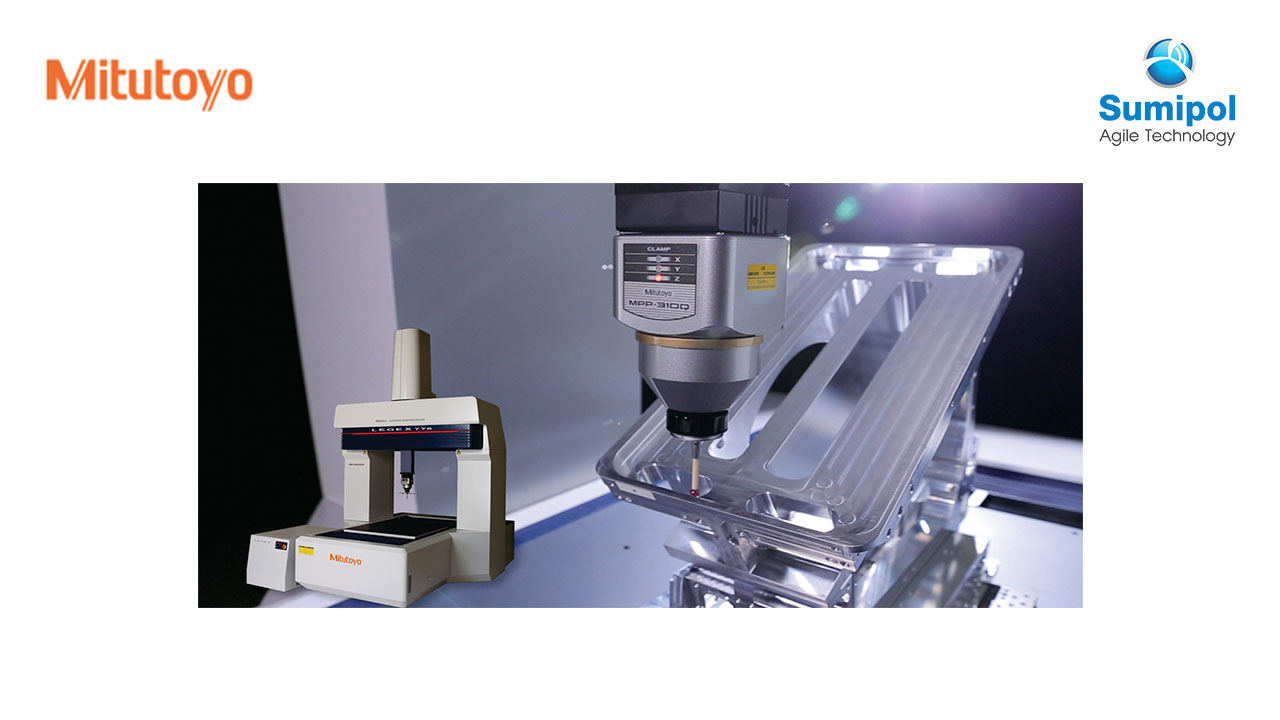

LEGEX SERIES – เครื่อง CNC CMM ความแม่นยำสูงพิเศษ

ซีรีย์ LEGEX ซีเอ็นซี CMM เหมาะสำหรับชิ้นงานขนาดเล็กถึงขนาดกลางที่มีความซับซ้อนเช่นเฟือง, แบริ่ง, เลนส์, แม่พิมพ์ความแม่นยำหรือชิ้นงานที่มีความแม่นยำสูงอื่น ๆ ที่ต้องใช้ความแม่นยำมิติที่มีความคลาดเคลื่อนเล็กน้อย

ด้วยประสิทธิภาพระดับพรีเมี่ยมชุด LEGEX ที่มีโครงสร้างสะพานคงที่และตลับลูกปืนลมแม่นยำวางอยู่บนแนวทางที่แข็งทำให้มั่นใจได้ถึงความเสถียรที่เหนือกว่าของการเคลื่อนที่และความแม่นยำในการวัดสูงเป็นพิเศษ การทดสอบอย่างละเอียดโดยใช้การจำลองการวิเคราะห์โครงสร้าง FEM รับประกันความแม่นยำในการเคลื่อนที่เชิงเรขาคณิตที่มีข้อผิดพลาดน้อยที่สุดจากความผันผวนของโหลดและตัวแปรอื่น ๆ

ซีรีย์ LEGEX ซีเอ็นซี CMM เหมาะสำหรับชิ้นงานขนาดเล็กถึงขนาดกลางที่มีความซับซ้อนเช่นเฟือง, แบริ่ง, เลนส์, แม่พิมพ์ความแม่นยำหรือชิ้นงานที่มีความแม่นยำสูงอื่น ๆ ที่ต้องใช้ความแม่นยำมิติที่มีความคลาดเคลื่อนเล็กน้อย

ซีรีย์ LEGEX ประกอบด้วยหน่วยชั่งน้ำหนักความแม่นยำสูงพิเศษพร้อมเกล็ดแก้วตกผลึก (สัมประสิทธิ์การขยายตัวทางความร้อนที่ 0.01×10-6 / K) และความละเอียดสูงตัวเข้ารหัสเชิงเส้นชนิดสะท้อนแสงประสิทธิภาพสูงที่ให้ประสิทธิภาพการวางตำแหน่งแบบพรีเมี่ยม ซีรีย์ความแม่นยำสูงของ LEGEX ซีรีย์ CMM ทั้งหมดมีการชดเชยอุณหภูมิดังนั้นจึงไม่จำเป็นต้องมีห้องควบคุมอุณหภูมิ รับประกันความแม่นยำในช่วง 18 ถึง 22 ° C

หัววัด MPP-310Q ของ Mitutoyo MPP-310Q สามารถใช้สำหรับการวัดแบบจุดต่อจุดและการสแกนแบบต่อเนื่อง หากชิ้นงานต้องการความแม่นยำสูงสุด MPP-310Q สามารถเสนอการเก็บข้อมูล ‘ศูนย์จุดสำหรับการวัดทางสถิติ ในโหมดนี้ MPP-310Q ได้รับข้อมูลการวัดหลังจากสไลด์ CMM ทั้งหมดหยุดนิ่งแล้ว การวัดเชิงสถิตินี้มีจุดประสงค์เพื่อกำจัดผลกระทบแบบไดนามิกในการวัด

ModelLEGEX 574LEGEX 774LEGEX 776LEGEX 9106LEGEX 12128
Order No.356-373-5356-353356-357356-363356-343
TypeFixed Bridge/Moving Table
Ultra High Accuracy
Fixed Bridge/Moving Table
Ultra High Accuracy
Fixed Bridge/Moving Table
Ultra High Accuracy
Fixed Bridge/Moving Table
Ultra High Accuracy
Fixed Bridge/Moving Table
Ultra High Accuracy
X-axis19.6″ (500mm)27.5″ (700mm)27.5″ (700mm)35.4″ (900mm)47.2″ (1200mm)
Y-axis27.5″ (700mm)27.5″ (700mm)27.5″ (700mm)39.3″ (1000mm)47.2″ (1200mm)
Z-axis17.7″ (450mm)17.7″ (450mm)23.6″ (600mm)23.6″ (600mm)31.4″ (800mm)
Resolution0.00000039″ 0.01µm0.00000039″ 0.01µm0.00000039″ 0.01µm0.00000039″ 0.01µm0.00000039″ 0.01µm
ISO10360-2:2009 (E0,MPE)(0.35+L/1000)µm(0.35+L/1000)µm(0.35+L/1000)µm(0.35+L/1000)µm(0.60+1.5L/1000)µm
ISO 10360-4(MPETHP/MPTTHP)1.4µm / 150 seconds1.4µm / 150 seconds1.4µm / 150 seconds1.4µm / 150 seconds1.8µm / 150 seconds
ISO10360-5:2010 (PFTU,MPE)0.45µm0.45µm0.45µm0.45µm0.60µm
MaterialCast Iron
(ceramic coating optional)
Cast Iron
(ceramic coating optional)
Cast Iron
(ceramic coating optional)
Cast Iron
(ceramic coating optional)
Cast Iron
(ceramic coating optional)
Work Table Size21.65″ x 29.52″
(550mm x750mm)
29.52″ x 29.52″
(750mm x750mm)
29.52″ x 29.52″
(750mm x750mm)
37.40″ x 41.33″
(950mm x1050mm)
49.21″ x 49.21″
(1250mm x1250mm)
Max Workpiece Height27.79″ (706mm)27.4″ (696mm)34.13″ (867mm)33.89″ (861mm)41.57″ (1076mm)
Max Workpiece Weight551lbs (250kg)1,102lbs (500kg)1,102lbs (500kg)1763lbs (800kg)2,205lbs (1000kg)
Mass
(including stand and controller)
7,716lbs (3500kg)11,023lbs (5000kg)11,243lbs (5100kg)14,330lbs (6500kg)23,148lbs (10500kg)
Machine Dimensions WxDxH62.44x100x102.16″
(1586x2540x2595mm)
78.07×102.2×101.77″
(1856x2596x2585mm)
78.07×102.2×113.58″
(1856x2596x2885mm)
80.94×125.98×119.29″
(2056x3200x3030mm)
92.75×142.59×141.33″
(2356x3622x3590mm)
