Big Daishowa Seiki

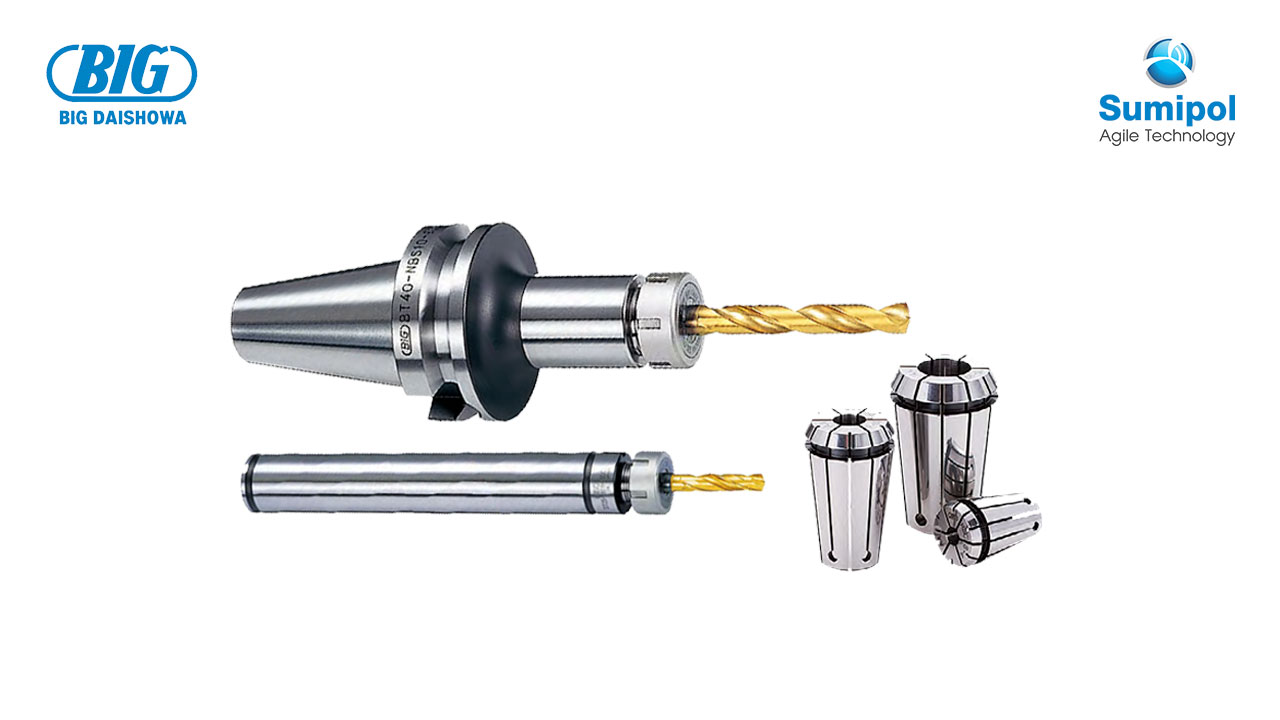

NEW BABY CHUCK – ระบบหัวจับทูลแบบคอลเล็ท

  • ระบบหัวจับแบบคอลเล็ทความเที่ยงตรงสูงด้วยความเที่ยงตรงระดับ 1 ไมครอน ที่โคน
  • รองรับการใช้งานที่หลากหลายตั้งแต่ งานเจาะงานคว้าน จนถึงงานต๊าปเกลียว (ขนาดเส้นผ่านศูนย์กลางที่จับยึด ∅0.25 – ∅20)

คอลเล็ทความเที่ยงตรงสูงเทียบเท่าระดับซับไมครอน (ขนาดเส้นผ่านศูนย์กลางที่จับยึด ∅0.25 – ∅20)


คอลเล็ทรุ่น NEW BABY ของ BIG กำเนิดโดยองค์ความรู้ทั้งด้านวัสดุ

วิธีการตัดแต่งขึ้นรูป จนถึงการอบชุบแข็งนานนับหลายปี

คอลเล็ททุกตัวผ่านการตรวจสอบคุณภาพถึงสองครั้ง









นัท NEW BABY รับประกันความเที่ยงตรงสูง


ผลดีของการกัดเกลียวละเอียดภายหลังจากชุบแข็ง

ร่วมกับการที่คอลเล็ทไม่ถูกแรงเบียดด้านข้างเนื่องจาก

ใช้ลูกปืนซับแรง ทำให้ล็อกคอลเล็ทคุณภาพสูงได้

อย่างมั่นคง นอกจากนี้ยังมีกลไกป้องกันการหลุด

กระเด็นเนื่องจากแรงเหวี่ยงหนีศูนย์ที่ความเร็วรอบสูง

รับประกันว่ากัดงานได้อย่างเสถียร

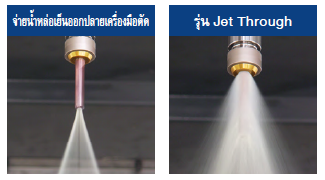

รูปแบบการจ่ายน้ำหล่อเย็นที่ตรงกับการใช้งาน


รูปแบบการซีลของ PERFECT SEAL คือ ยิ่งแรงดันน้ำหล่อเย็นสูงขึ้นเท่าใด PS Ring จะยิ่งแนบสนิทกับด้ามจับเครื่องมือมากขึ้นเท่านั้น ผลลัพธ์จากระบบซีลที่ปิดสนิทสามารถทำได้แม้กระทั่งการตัดโดยใช้แรงดันสูงก็สามารถปล่อยน้ำที่ปลายทูลได้อย่างสมบูรณ์เป็นฝานัทมีซีลที่ใช้ได้กับคอลเล็ทมาตรฐาน





ฝานัทสำหรับน้ำหล่อเย็นพร้อมฟังก์ชันซีลน้ำมัน

เมื่อถอด PS Ring ออก ทำให้สามารถจ่ายน้ำหล่อเย็นแบบ

Jet-Through ได้







ข้อแนะนำ:ค่าหนีศูนย์ที่ปลายคมตัดส่งผลกระทบอย่างมากต่อประสิทธิภาพการตัดและอายุการใช้งานของเครื่องมือตัด แนะนำให้ใช้คอลเล็ทที่เหมาะสมเช่น คอลเล็ทรุ่น E สำหรับจับเอ็นมิล ใช้คอลเล็ทที่มีสเต็ปยุบตัวได้ 0.1mm หากต้องการความเที่ยงตรงสูง

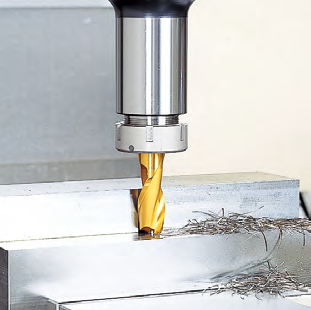

เหมาะกับการใช้เป็นหัวจับมาตรฐานตั้งแต่งานเจาะคว้านจนกระทั่งเอ็นมิล

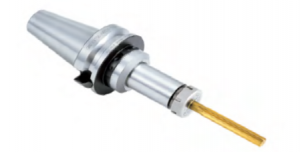

หัวจับรุ่น RA ปรับตั้งค่าหนีศูนย์ได้ PAT.


โครงสร้างที่เรียบง่ายช่วยให้การปรับตั้งความเที่ยงตรงของค่า

หนีศูนย์เป็นงานที่ง่ายขึ้น!

  • ความเสถียรของเส้นผ่านศูนย์กลางรูนำ
  • ปรับปรุงความหยาบผิว
  • อายุการใช้งานของเครื่องมือยาวนานขึ้น



ค่าการหนีศูนย์ที่ปลายเครื่องมือตัด 2μm หรือต่ำกว่า

ชดเชยค่าหนีศูนย์ของสปินเดิลเครื่องจักรที่เสื่อมสภาพเนื่องจากการใช้งานต่อเนื่องเป็นระยะเวลานาน โครงสร้างที่เรียบง่ายช่วยให้สามารถปรับตั้งได้อย่างง่ายดายแม้บนเครื่องจักร



คอลเล็ทจับดอกต๊าปพร้อมกลไลการยืดตัว


M2 – M12

คอลเล็ท NEW BABY ประกอบฟังก์ชันต๊าปภายใน

ทำให้สามารถใช้หัวจับรุ่น NEW BABY เป็นหัวจับต๊าปได้







ข้อแนะนำ: จำเป็นต้องทำความสะอาดหัวจับคอลเล็ท และนัทอย่างสม่ำเสมอเพื่อรักษาความแม่นยำและความทนทานเราขอแนะนำให้ใช้ชุดทำความสะอาดเพื่อความสะดวกในการทำความสะอาด
