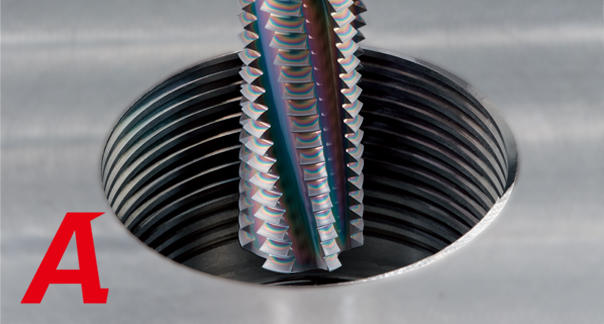

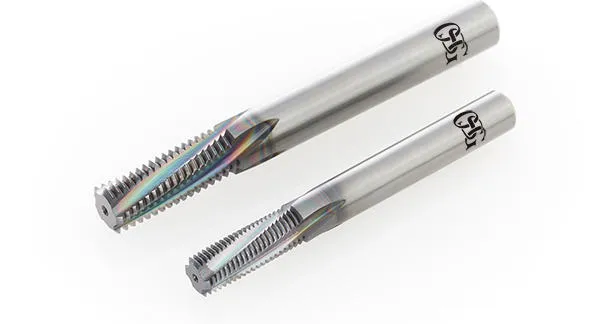

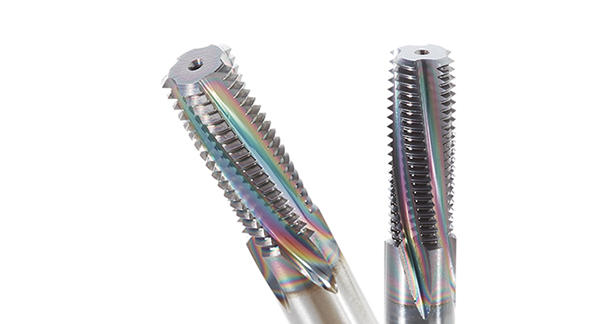

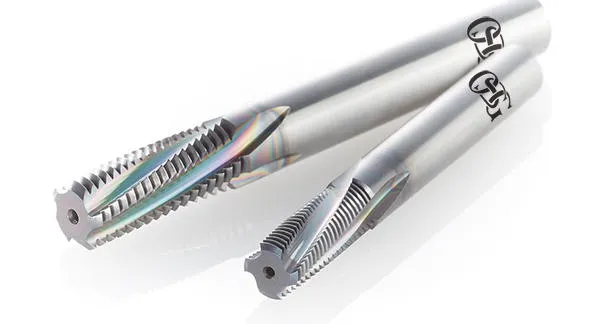

ดอกต๊าปเกลียว One Pass Thread Mill – AT-1

ดอกต๊าปเกลียว (Thread mills) เป็นเครื่องมือที่ออกแบบมาเพื่อทำเกลียวด้วยการกัด ใช้กับเครื่องแมชชีนนิ่งเซ็นเตอร์แบบควบคุมด้วยตัวเลข (NC) ที่ทำงานพร้อมกัน,ฟังก์ชั่นการควบคุม triaxle และฟังก์ชันการแก้ไขแบบเกลียว

เมื่อเทียบกับการต๊าปเกลียวทั่วไป การกัดเกลียวจะมีเสถียรภาพมากกว่า โดยมีข้อจำกัดด้านสภาพการตัดน้อยลงในแง่ของการจัดการเศษและการหล่อลื่นน้ำหล่อเย็น

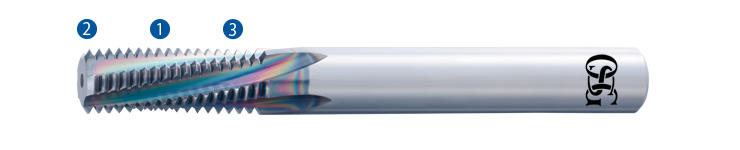

  • กระบวณการ 1-pass process ให้การต๊าปเกลียวในประสิทธิภาพสูง
  1. การต๊าปเกลียวขวา และเกลียวซ้าย ป้องกันการโค้งงอ
  2. ระยะห่างที่ไม่เท่ากัน และรูปทรงร่องนำ (Lead flute) แบบปรับได้ช่วยลดการสั่นสะเทือน
  3. การเคลือบ EgiAs เพื่อความเหนียวที่ยอดเยี่ยม และทนทานต่อการสึกหรอ

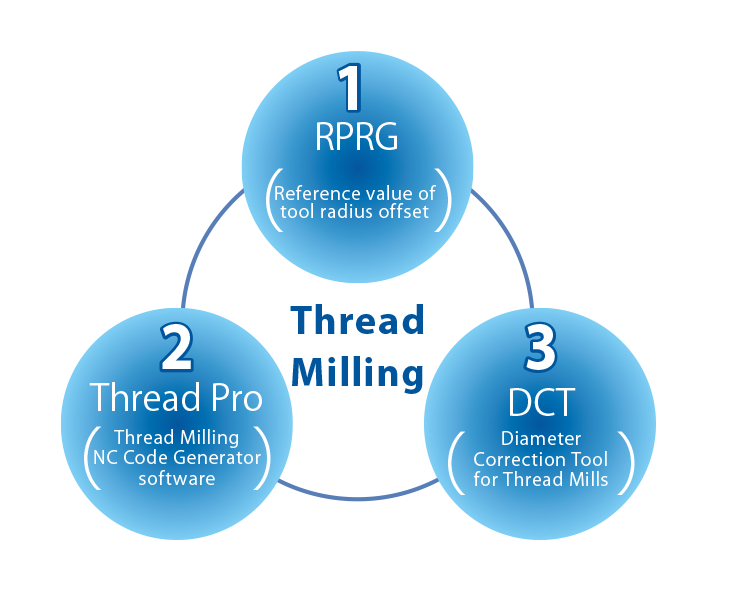

  • ใช้ RPRG เพื่อลดภาระงาน
    RPRG คือ ค่าอ้างอิงของการชดเชยรัศมีเครื่องมือตัด
    โดยปกติ ค่าชดเชยขนาดรัศมีของเครื่องมือ จะถูกป้อนระหว่างการตั้งค่าเป็นพารามิเตอร์ของระบบ NC ซึ่งแก้ไขได้โดยการสอบเทียบเกลียวด้วยเกจ ตอนนี้สามารถทำได้ง่ายขึ้น เพียงแค่ป้อนค่า RPRG ตามที่ระบุบนด้ามเครื่องมือตัด

NC Code Generator Software>




Support

3 ปัจจัย ที่ช่วย Support งานต๊าปเกลียว

  1. Reduce Setup Time ลดเวลาการติดตั้ง
  2. Reduce Machining Time ลดเวลาการตัด
  3. Achieve Stable Tool Life อายุการใช้งานที่มีเสถียรภาพ



Lineup


AT-1

  • M6~M24
  • 1/4U~1U
  • R (PT)・Rc (PT)1/16~2
  • Rp (PS)・G (PF)1/16~2
  • NPT1/16~2

Data

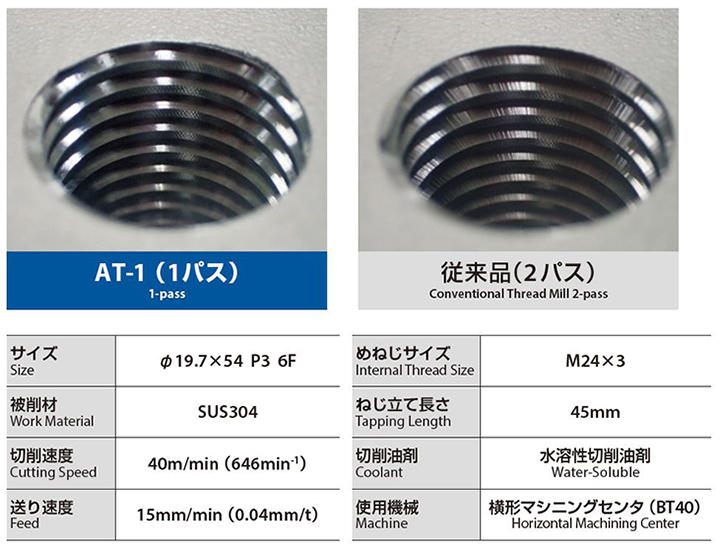

High-Grade Internal threading

แบบสอบถาม

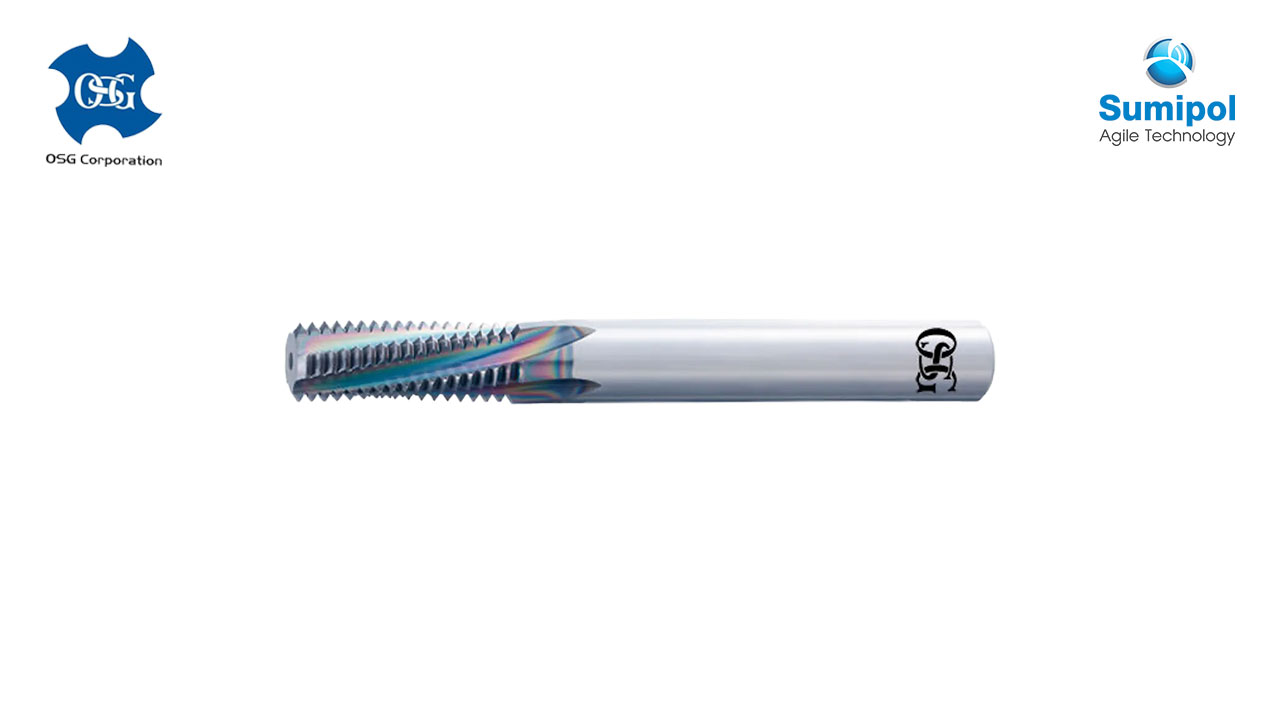

Product Name : ดอกต๊าปเกลียว One Pass Thread Mill – AT-1
