Mitutoyo

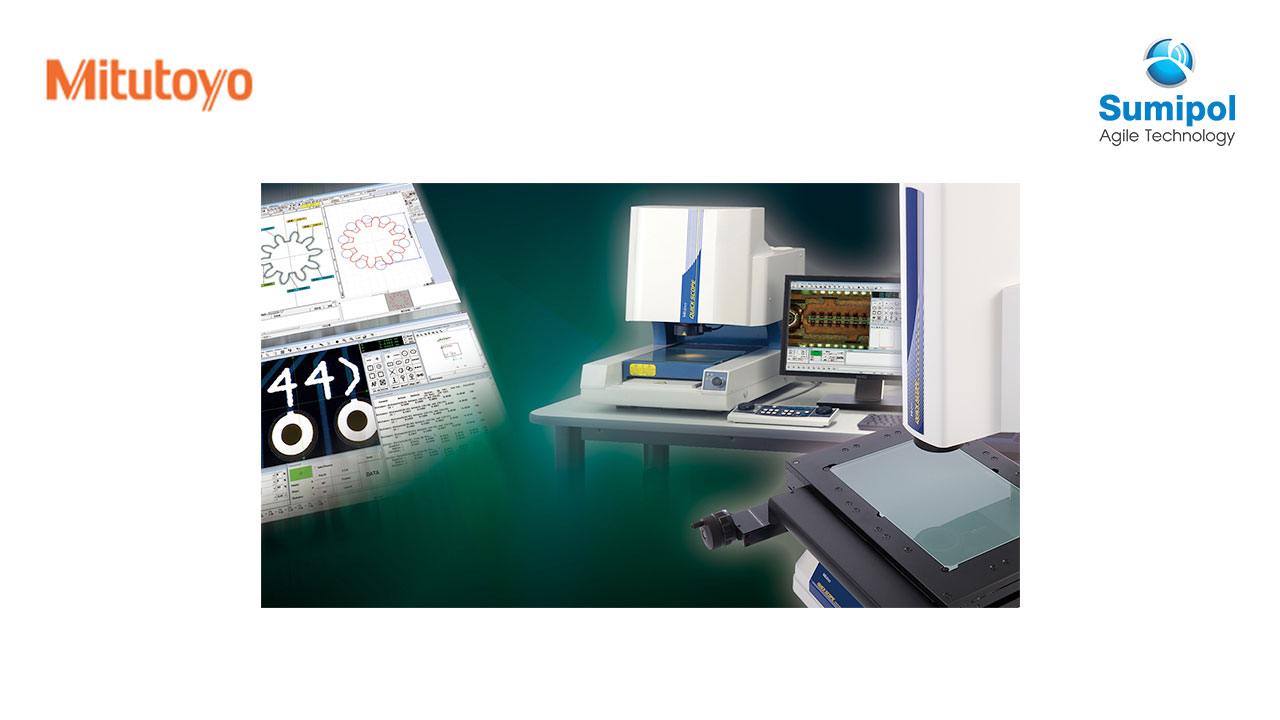

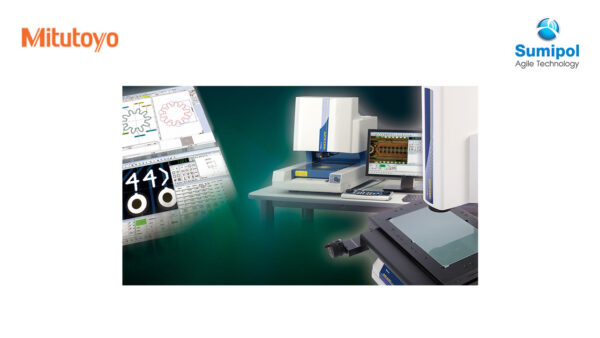

QUICK SCOPE Series – Vision Measuring Systems

ความสามารถในการวัดอย่างละเอียด “ใช้งานง่าย” และ “การวัดความแม่นยำสูง”

  • Software ที่ใช้งานง่ายช่วยให้การทำงานของอุปกรณ์เป็นเรื่องง่ายสำหรับทุกคน
  • High-Accuracy Linear scale ติดตั้งในแกน X, Y และ Z
  • Optical เทคโนโลยีเลนส์ที่ออกแบบมาเพื่อใช้แทนดวงตามนุษย์
Download Catalogue
หมวดหมู่: ,
  • Surface, contour และวงแหวนส่องสว่างใน fiber-optic ทำให้ผู้ใช้สามารถกำหนดค่าแสง QS เพื่อตอบสนองความต้องการการวัดที่หลากหลาย
  • ซอฟต์แวร์ QSPAK ที่ใช้Windows®ที่ทรงพลังมอบความสามารถในการวัดและวิเคราะห์ที่หลากหลาย
  • ฟังก์ชั่นรวมถึงระบบออโต้โฟกัส, การเล่นการวัด, การตรวจจับขอบในคลิกเดียว, การแสดงผลกราฟิก, มาโครที่แตกต่างกัน 48 ชนิด และฟังก์ชั่นการจับคู่รูปแบบสำหรับคุณสมบัติทั่วไปหลายประการ
  • แบบจำลองการสังเกตพื้นผิวที่ยอดเยี่ยมสำหรับชิ้นงานที่หลากหลาย
  • ความละเอียด0.1μmและ 150 มม. แกน Z
  • กำลังซูมช่วยให้สามารถเปลี่ยนกำลังขยายได้อย่างรวดเร็ว
  • ความสามารถในการส่องสว่างที่ดีช่วยให้การเปลี่ยนแปลงของแสงตรงกับความต้องการของชิ้นงาน
  • ระบบ Quick Release ช่วยให้สามารถสลับระหว่างการเคลื่อนไหวแบบหยาบและแบบละเอียดได้ทันที
  • ฟังก์ชั่น Quick Navigation ช่วยให้ผู้ใช้ทำการวัดซ้ำอย่างรวดเร็ว
Model No. QS-L2010ZB QS-L3017ZB QS-L4020ZB
Order No. 359-710-1A 359-711-1A 359-712-1A
Feed mechanism Manual Manual Manual
Observation unit Zoom: 0.75X – 5.25X (8X in 7 steps) Zoom: 0.75X – 5.25X (8X in 7 steps) Zoom: 0.75X – 5.25X (8X in 7 steps)
Measuring Range X-Axis 0-8in 0-200mm 0-12in 0-300mm 0-15.7in 0-400mm
Measuring Range Y-Axis 0-4in 0-100mm 0-6.7in 0-170mm 0-8in 0-200mm
Measuring Range Z-Axis 0-6in 0-150mm 0-6in 0-150mm 0-6in 0-150mm
Resolution/Length Standard 0.1µm/Linear encoder 0.1µm/Linear encoder 0.1µm/Linear encoder
Image detecting unit 1/2-inch color CMOS camera 3 mega-pixels 1/2-inch color CMOS camera 3 mega-pixels 1/2-inch color CMOS camera 3 mega-pixels
Digital zoom 1x-2x-4x 1x-2x-4x 1x-2x-4x
Measuring Accuracy*1 XY(2.5+20L/1000)?m
Z(5+40L/1000)?m		 XY(2.5+20L/1000)?m
Z(5+40L/1000)?m		 XY(2.5+20L/1000)?m
Z(5+40L/1000)?m
Stage glass size 9.84×5.91in 250x150mm 14.57×9.45in 370x240mm 17.32×9.45in 440x240mm
Max stage loading 22lbs 10kg 44lbs 20kg 33lbs 15kg
Illumination Surface: co-axial light, fiber-optic ring light Contour, stage light Surface: co-axial light, fiber-optic ring light Contour, stage light Surface: co-axial light, fiber-optic ring light Contour, stage light
Dimensions*2 25x30x28in 624x769x722mm 27x36x33in 682x916x837mm 30x37x33in 757x930x837mm
Main unit 160lbs 72kg 311lbs 140kg 321lbs 146kg
Power Consumption 160W at max 160W at max 160W at max
