Mitutoyo

ไมโครมิเตอร์ ที่ใช้ร่วมกับไดอัลอินดิเคเตอร์

ไมโครมิเตอร์ ที่ใช้ร่วมกับไดอัลอินดิเคเตอร์ได้หลายแบบ เพื่อแสดงค่าการวัด เหมาะสำหรับการวัดชิ้นงานอย่างต่อเนื่อง และมีจำนวนมาก

Snap Meters SERIES 523


  • เหมาะสำหรับการวัดชิ้นส่วนที่ผลิตจำนวนมาก
  • เหมาะสำหรับวัดงานประจำ ไม่เปลี่ยนแปลงขนาด
  • สามารถเลือกไดอัลอินดิเคเตอร์ได้หลายแบบ สำหรับแสดงค่าการวัด เหมาะกับงานที่ต้องการความความละเอียดและแม่นยำ
  • ผิวหน้าของหัววัด : คาร์ไบด์

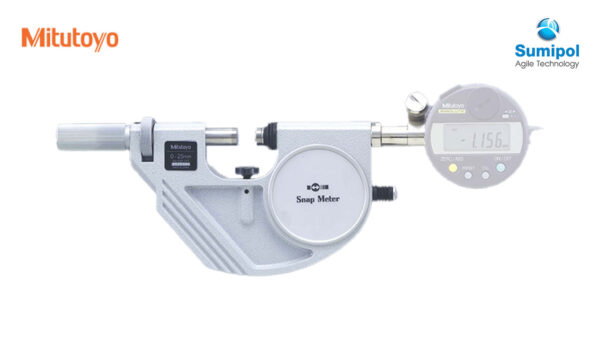

SNAP METER WITH EXTERNAL INDICATOR

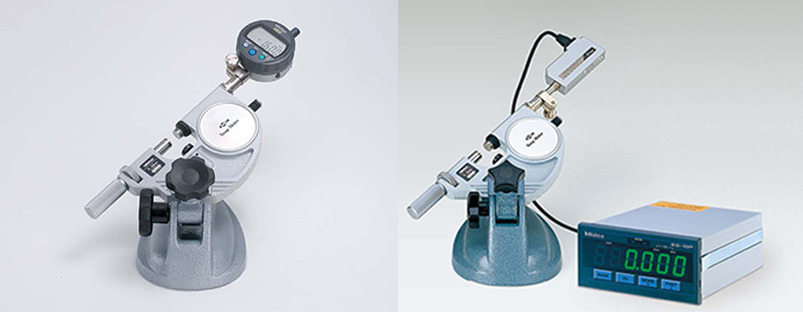

ตัวบ่งชี้ทั่วไปที่ใช้กับเกจ


  • ID-C (0.001 มม.) /543-390B
  • LGF-L (0.0001 มม.) /542-181 & ตัวนับ 542-015

ข้อมูลจำเพาะ


Metric

Order No
Range (mm)
Anvil movement (mm)
Measuring force* (N)
Mass (g)
Repeatability of indication (μm)
Flatness (μm)
Parallelism (μm)
523-141
0-25
2
5-10
710
0.4
0.3
0.6
523-142
25-50
810
523-143
50-75
920
1
523-144
75-100
1050

Inch

Order No
Range (mm)
Anvil movement (mm)
Measuring force* (N)
Mass (g)
Repeatability of indication (μm)
Flatness (μm)
Parallelism (μm)
523-151
0-1
0.078
5-10
710
0.00002
0.000012
0.000024
523-152
1-2
810
523-153
2-3
920
0.00004
523-154
3-4
1050

* วัดที่ตำแหน่งที่หดทั่งตีกลับ 1 มม. จากตำแหน่งว่างโดยไม่ต้องติดตั้งตัวแสดง
