Mitutoyo

ไมโครมิเตอร์ ปากเล็ก

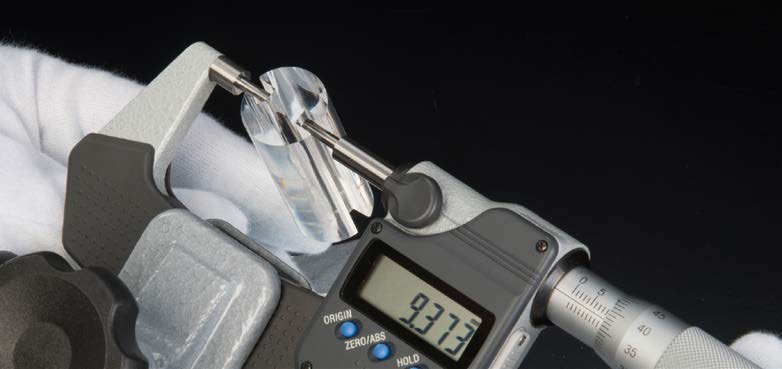

ไมโครมิเตอร์ ที่ออกแบบแกนรับและแกนวัด มีขนาดเส้นผ่านศูนย์กลางที่เล็ก บาง สำหรับการวัดร่อง spline , ร่อง slots และ รูสลัก หรือ รูกุญแจ

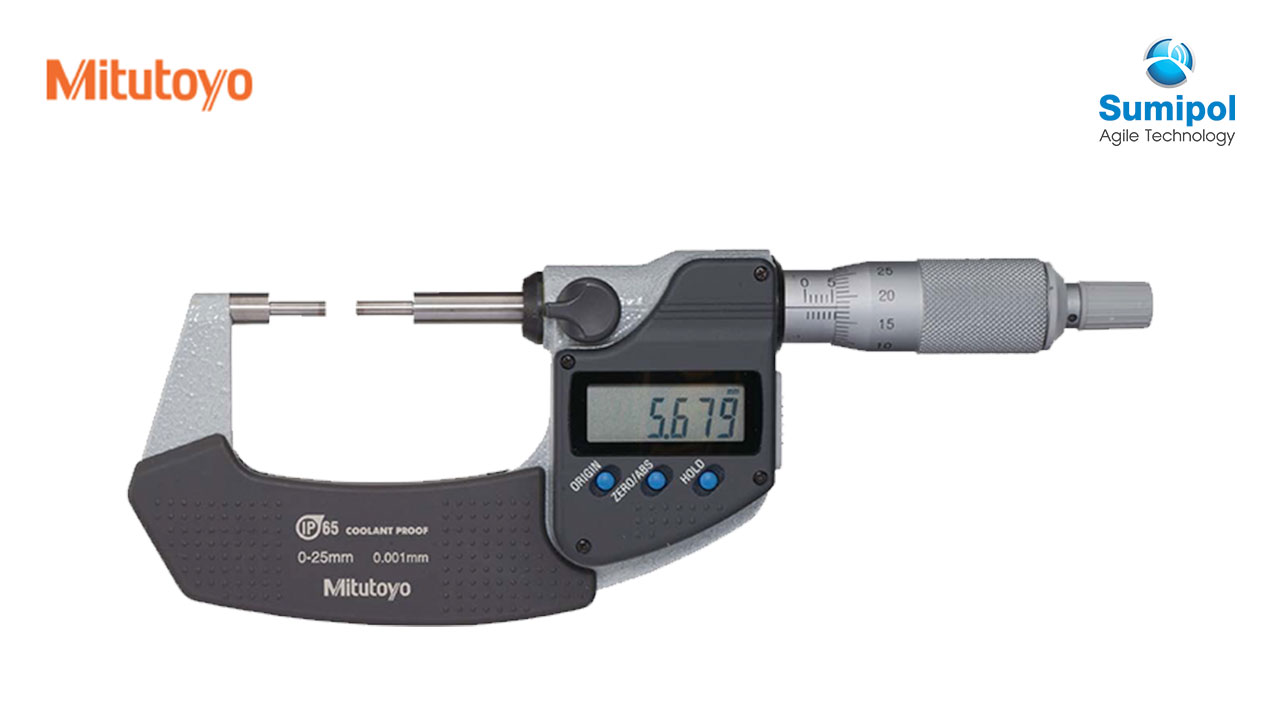

Spline Micrometers SERIES 331, 111, 131


  • แกนรับและแกนวัด มีขนาดเส้นผ่านศูนย์กลางที่เล็ก สำหรับการวัดร่อง spline , ร่อง slots และ รูสลัก หรือ รูกุญแจ
  • ตัวเครื่องป้องกันน้ำ/ฝุ่น ระดับ IP65 (series 331)
  • ผิวหน้าหัววัด : คาร์ไบด์
  • มาพร้อมกับตัวหยุดแกนหมุน (Ratchet Stop) เป็นตัวตัดแรงในการวัด



SPLINE MICROMETER

ข้อมูลทางเทคนิค


  • แบตเตอรี่สำหรับรุ่น 331
    SR44 (1 ชิ้น) 938882 สำหรับการตรวจสอบการทำงานเบื้องต้น (อุปกรณ์เสริมมาตรฐาน)
  • อายุการใช้งานแบตเตอรี่: ประมาณ 2.4 ปีภายใต้การใช้งานปกติ (สำหรับรุ่น 331)
  • มาตรฐานความยาว: เซ็นเซอร์หมุนแม่เหล็กไฟฟ้า (สำหรับรุ่น 331)
  • อุปกรณ์เสริมมาตรฐาน:
    แถบอ้างอิง 1 ชิ้น (ยกเว้นรุ่นที่มีช่วงการวัด 0 ถึง 25 มม. (0 ถึง 1 นิ้ว))
    ประแจ (301336) 1 ชิ้น

อุปกรณ์เสริม


  • สายเชื่อมต่อสำหรับซีรีส์ 331
    1 ม.: 05CZA662
    2 ม.: 05CZA663
  • เครื่องมืออินพุต USB โดยตรง
  • USB-ITN-B (2 ม.): 06AFM380B
  • สายเชื่อมต่อเฉพาะ U-WAVE-T
    160 มม.: 02AZD790B
    สำหรับสวิตช์เหยียบ: 02AZE140B

Wireless Data Output U-WAVEfit


  • U-WAVE-TM 264-622 (ประเภท IP67) , 264-623 (ประเภท Buzzer)
  • เครื่องส่งสัญญาณ U-WAVE-TMB
    Mitutoyo Bluetooth® U-WAVE 264-626 (ประเภท IP) ,264-627 (ประเภท Buzzer)
  • หน่วยเชื่อมต่อสำหรับ U-WAVE-TM/TMB 02AZF310 (ข้อกำหนดทั่วไปสำหรับประเภท IP67/Buzzer)

ข้อมูลจำเพาะ

Metric : Digimatic (LCD)

Order No.
Range (mm)
Resolution (mm)
Maximum permissible error JMPE (µm)
Flatness (µm)
Parallelism (µm)
Remarks
331-251-30
0 – 25
0.001
±2
0.3
2
Type A
331-252-30
25-50
331-253-30
50-75
331-254-30*
75-100
±3
3
331-261-30
0 – 25
±2
2
Type B
331-262-30
25-50
331-263-30
50-75
331-264-30*
75-100
±3
3

* ทำตามสั่ง
หมายเหตุ : สายเชื่อมต่อเสริมมีเฉพาะรุ่นกันน้ำ (รุ่น Digimatic) เท่านั้น



Inch/Metric : Digimatic (LCD)

Order No.
Range (in)
Resolution
Maximum permissible error JMPE (in)
Flatness (in)
Parallelism (in)
Remarks
331-351-30
0-1
0.00005 in/0.001 mm
±0.0001
0.000012
0.00008
Type A
331-352-30
1-2
331-353-30
2-3
331-354-30
3-4
±0.00015
0.00012
331-361-30
0-1
±0.0001
0.00008
Type B
331-362-30
1-2
331-363-30
2-3
331-364-30
3-4
±0.00015
0.00012



Metric :

Order No.
Range (mm)
Graduation (mm)
Maximum permissible error JMPE (µm)
Flatness (µm)
Parallelism (µm)
Remarks
Analog
111-215
0 – 25
0.01
±3
0.3
2
Type B
111-115
0 – 25
Type A
111-116
25 – 50
111-117
50 – 75
111-118
75 – 100
±4
3
111-119
100 – 125
111-120
125 – 150
111-121
150 – 175
±5
111-122
175 – 200
4
111-123
200 – 225
111-124
225 – 250
±6
111-125
250 – 275
111-126
270 – 300
5
Mechanical counter model
131-115
0 – 25
0.01
±3
0.3
2
Type A



Inch

Order No.
Range (in)
Graduation (in)
Maximum permissible error JMPE (in)
Flatness (in)
Parallelism (in)
Remarks
Analog
111-166
0 – 1
0.0001
±0.00015
0.000012
0.00008
Type A
