Sumitomo

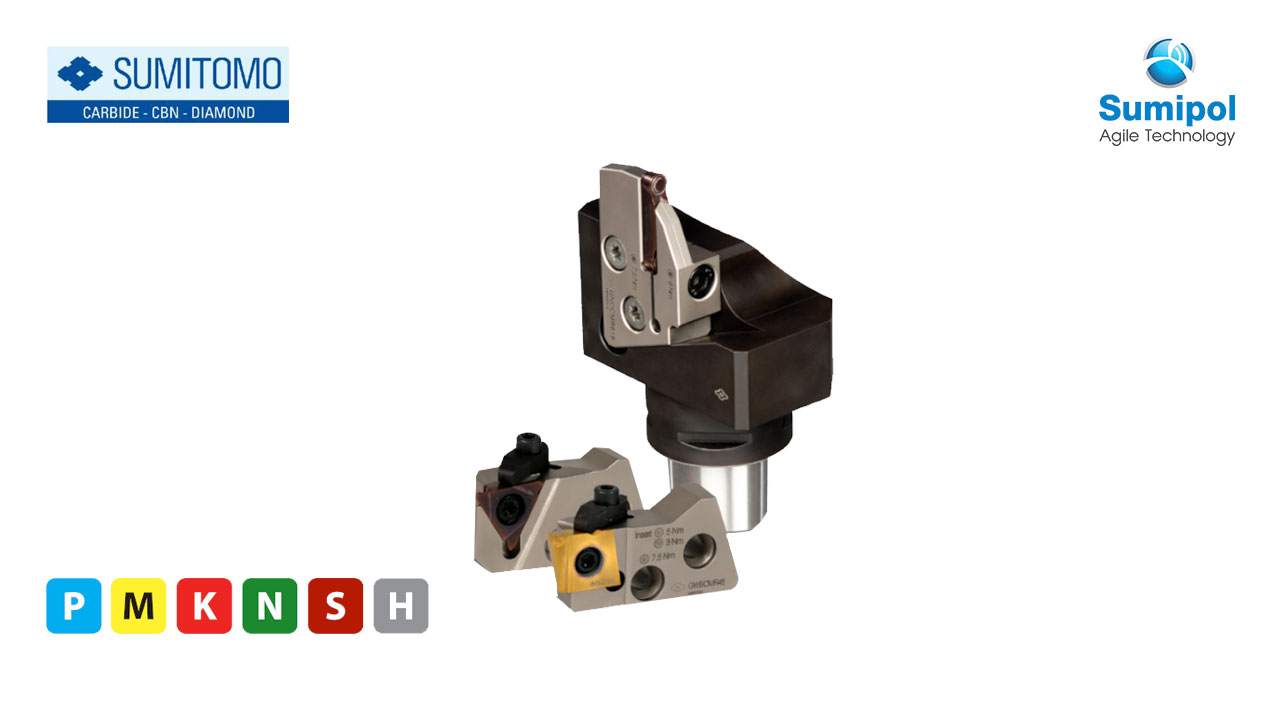

SUMIPOLYGON – Tooling System

  • ด้ามเหลี่ยมมีข้อต่อแบบไม่ใช้ประแจซึ่งมีลักษณะเฉพาะ
  • รูปร่างเหลี่ยมซึ่งมีแรงบิดในการตัดทุก ๆ ทั้งสามพื้นผิวเพื่อให้มีความแข็งแกร่งสูงและมีความแม่นยำในการดัชนีสูง
รหัสสินค้า: SUMIPOLYGON01 หมวดหมู่:

ด้ามเหลี่ยมมีข้อต่อแบบไม่ใช้ประแจซึ่งมีลักษณะเฉพาะ

รูปร่างเหลี่ยมซึ่งมีแรงบิดในการตัดทุก ๆ ทั้งสามพื้นผิวเพื่อให้มีความแข็งแกร่งสูงและมีความแม่นยำในการดัชนีสูง





ขนาด : สอดคล้องกับขนาดก้านรูปหลายเหลี่ยมตั้งแต่ PSC32 (DCSFMS=32 มม.) ถึง PSC80 (DCSFMS=80 มม.)

ความแข็งแกร่งสูงและความแม่นยำสูง

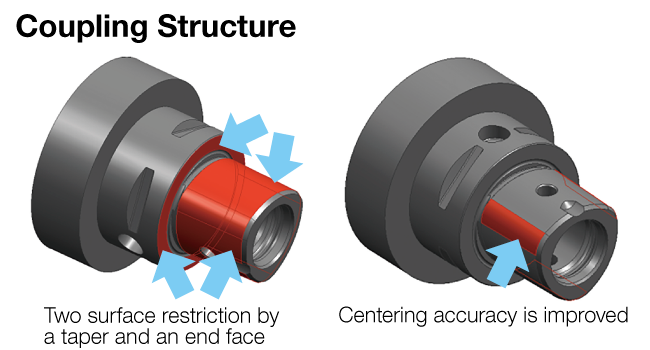

  • ข้อจำกัดพื้นผิวสองประการด้วยเทเปอร์รูปหลายเหลี่ยม 1/2 เหลี่ยมและส่วนปลายทำให้มีความแข็งแกร่งสูง
  • การครอบปิดแบบไม่ใช้กุญแจให้แรงบิดในการตัดแบริ่งบนพื้นผิวสามแบบและมีความแม่นยำของดัชนีสูงในตำแหน่งขอบ
  • มีความแม่นยำสูงและความสามารถในการทำซ้ำ ±2μm ใน 3 แกน

ลดระยะเวลาในการเปลี่ยนเครื่องมือ

  • ในขณะที่เป็นไปได้ที่จะได้รับเวลาการใช้งานเครื่องจักรที่สูงขึ้น

การจ่ายน้ำหล่อเย็น

  • (ต่ำกว่า 1MPa)
