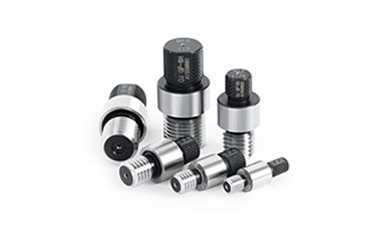

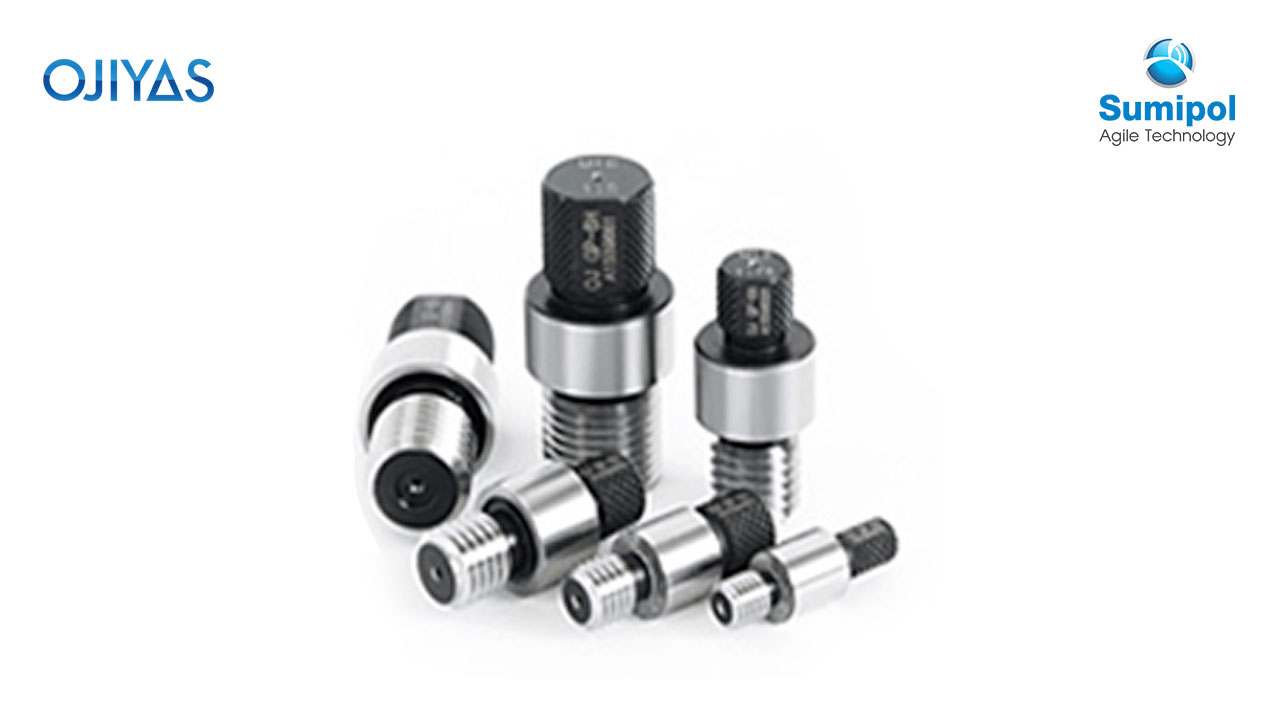

Ojiyas Threaded Hole Location Gauge CPG ออกแบบมาเพื่อการวัดตำแหน่งของตำแหน่งรูเกลียว ระยะห่างจากศูนย์กลาง และระยะพิทช์โดยใช้เครื่องวัดพิกัด (CMM) Ojiyas นำเสนอวิธีที่ดีที่สุดในการค้นหาจุดศูนย์กลางเกลียวโดยการค้นหาจุดศูนย์กลางกระบอกสูบที่มีเส้นผ่านศูนย์กลางเกลียวภายใน คุณเพียงแค่ขันสกรู Ojiyas Threaded Hole Locator Gage เข้าไปในรูเกลียว จากนั้นให้ตั้งศูนย์กลางรูด้วย CMM, เครื่องเปรียบเทียบความแม่นยำ, เครื่องสแกนเลเซอร์ หรือเครื่องมือวัดอื่นๆ ปลายของเกจวัดตำแหน่งรูเกลียวที่ยื่นออกมาจากรูเกลียวมี ‘กระบอกสูบที่ทราบ’ คือการอ้างอิงการวัดและปุ่มเพื่อให้ง่ายต่อการใส่และถอด
Ojiyas Threaded Hole Location Gauge CPG เป็นเครื่องวัดตำแหน่งรูเกลียวรูปแบบยอดนิยม เนื่องจากมีหลายขนาดให้เลือกจากสต็อกและการวัดขนาด ผิวเคลือบที่ยอดเยี่ยมได้รับการขัดอย่างระมัดระวังและออกแบบมาสำหรับเกลียวขนาด M3 ถึง M20 เกจวัดตำแหน่งรูเกลียวตันถูกขันให้แน่นกับพื้นผิวชิ้นส่วนที่ตั้งฉากกับเกลียว แรงกดที่มีต่อปลอกสวมในขณะที่ขันให้แน่น จะบังคับให้ตัวระบุตำแหน่งรูเกลียวตันต้องอยู่ตรงกลางกับมุมด้านข้างของเกลียวด้านในโอจิยาส

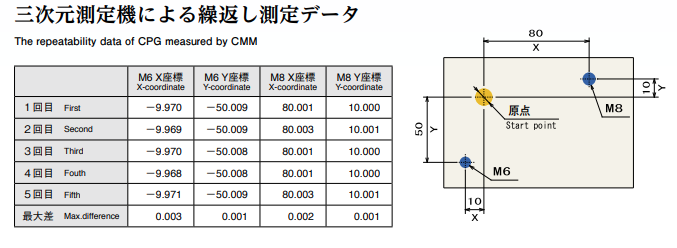

ด้านล่างของปลอกสวม CPG ของ Ojiyas ได้รับการออกแบบให้มีส่วนนูนแบบกลม เพื่อให้เฉพาะเส้นผ่านศูนย์กลางด้านนอกสุดเท่านั้นที่สัมผัสกับพื้นผิวของชิ้นส่วน อย่างไรก็ตาม ปัญหาจะเกิดขึ้นหากพื้นผิวไม่ตั้งฉากกับการออกแบบหรือปัจจัยมนุษย์ที่ทำให้การวัดบนเกลียวนั้นผิดพลาด การขันสกรูกับพื้นผิวที่ลาดเอียงอาจทำให้เครื่องเอียงและจัดตำแหน่งเกจวัดตำแหน่งรูเกลียวผิดตำแหน่ง ซึ่งจะทำให้เกิดข้อผิดพลาดในการวัดซ้ำ ปัญหานี้สามารถแก้ไขได้ง่ายๆ ด้วยการสอบเทียบตามปกติด้วยเกจหลัก คุณเพียงแค่ต้องแน่ใจว่าพื้นผิวด้านล่างของส่วนสวมนั้นปลอดภัยจากการสึกหรอ
คุณสมบัติ CPG เกจวัดตำแหน่งรูเกลียวของ Ojiyas
- ส่วนประกอบเกลียวเป็นไปตามมาตรฐาน 6H หรือคลาส 2 ของฝั่ง GO และสามารถใช้ตรวจสอบเส้นผ่านศูนย์กลางพิทช์ของรูเกลียวได้
- ส่วนประกอบทรงกระบอก (ส่วนพินเกจ) มีความถ่วงจำเพาะภายใน 0.01 และตั้งฉากของส่วนปลายอยู่ภายใน 0.005 เทียบกับส่วนประกอบของเกลียว
- ศูนย์กลางของรูเกลียวและส่วนประกอบของเกลียวได้รับการดูแลโดยกลไกการขันให้แน่น
- วัสดุที่ใช้คือ SKS-31 ซึ่งมีความแข็งเกินกว่า HRC58 หลังจากการอบชุบด้วยความร้อนที่ได้รับการจดสิทธิบัตรโดย Ojiyas
