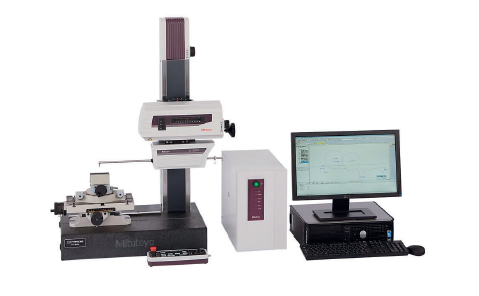

เครื่องมือวัดประเภทรูปทรง Contracer CV-4500

นวัตกรรมเครื่องมือวัดสำหรับการวัดขนาดของรูปทรงด้วยความแม่นยำสูงรุ่นล่าสุด

CONTRACER CV-4500 Series

การผสมผสานรูปแบบการวัดและการวิเคราะห์ขนาดของรูปทรงด้วยความแม่นยำสูง พร้อมระบบขับเคลื่อนความเร็วสูงและการวัดด้วย CNC ที่ง่ายต่อการใช้งาน

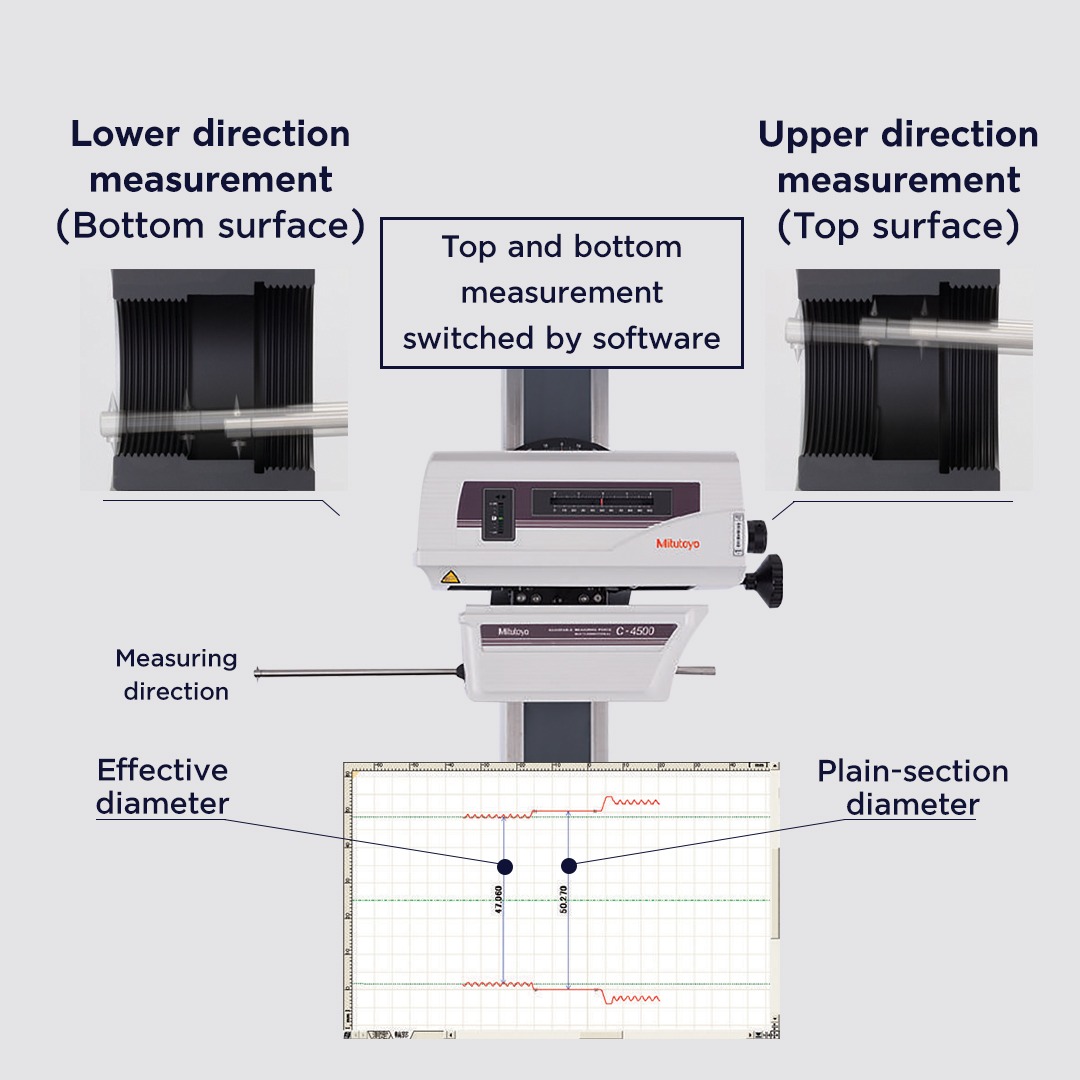

มีฟังก์ชันการวัดด้านบนด้านล่างอย่างต่อเนื่องช่วยให้สามารถวัดพื้นผิวทั้งสองด้านได้ง่ายขึ้น

สามารถวัดพื้นผิวด้านบนและด้านล่างได้อย่างต่อเนื่องโดยใช้สไตลัสรูปกรวยสองด้านของมิตูโตโย ข้อมูลการวัดแบบต่อเนื่องนี้สามารถใช้เพื่อช่วยในการวิเคราะห์คุณลักษณะที่ยากต่อการวัดให้ง่ายขึ้น เช่น เส้นผ่าศูนย์กลางของเกลียวใน


การวัดด้านบนด้านล่างอย่างต่อเนื่องทำให้การสอบเทียบสามารถทำได้ง่ายในขั้นตอนเดียว

ชุดเครื่องมือสอบเทียบในขั้นตอนเดียวที่มาพร้อมกับ CV-4500 ซีรีส์ได้รับการอัพเกรดเพื่อให้สามารถสอบเทียบสไตลัสรูปกรวยสองด้านได้อย่างง่ายดายโดยมีหน้าสัมผัสวัดทั้งด้านบนและด้านล่างงานที่มีความซับซ้อน เช่น การสอบเทียบค่าชดเชยแกนZ1 การสอบเทียบความสมมาตร และการสอบเทียบรัศมีสไตลัส ก็สามารถทำได้ได้ในครั้งเดียวกัน




มีฟังก์ชั่นการปรับแรงวัดได้หลากหลาย
แรงวัดสามารถปรับเปลี่ยนได้ 5 ระดับโดยใช้ซอฟต์แวร์ที่มีมาให้พร้อม (FORMTRACEPAK) ไม่จำเป็นต้องปรับแรงวัดโดยการเปลี่ยนน้ำหนักหรือปรับตำแหน่ง CV-4500 ซีรี่ส์ ยังสามารถรักษาแรงวัดที่กำหนดไว้ได้แม้จะอยู่ในมุมระนาบเอียง



มีความแม่นยำสูงในการเคลื่อนตำแหน่ง
CV-4500 ซีรี่ส์ มี Built-in arc scale แม่นยำสูง ที่ติดตั้งบน Z1-axis (อุปกรณ์รับสัญญาณ) ซึ่งช่วยให้สามารถอ่านค่า trajectory arc ของปลายสไตลัสได้โดยตรง ลดข้อผิดพลาดของอุปกรณ์รับสัญญาณและทำให้สามารถวัดความแม่นยำสูงได้ บนแกน X (ชุดขับเคลื่อน) เป็นแบบเส้นตรงทำให้สามารถวัดได้เต็มรูปแบบด้วยความแม่นยำสูง

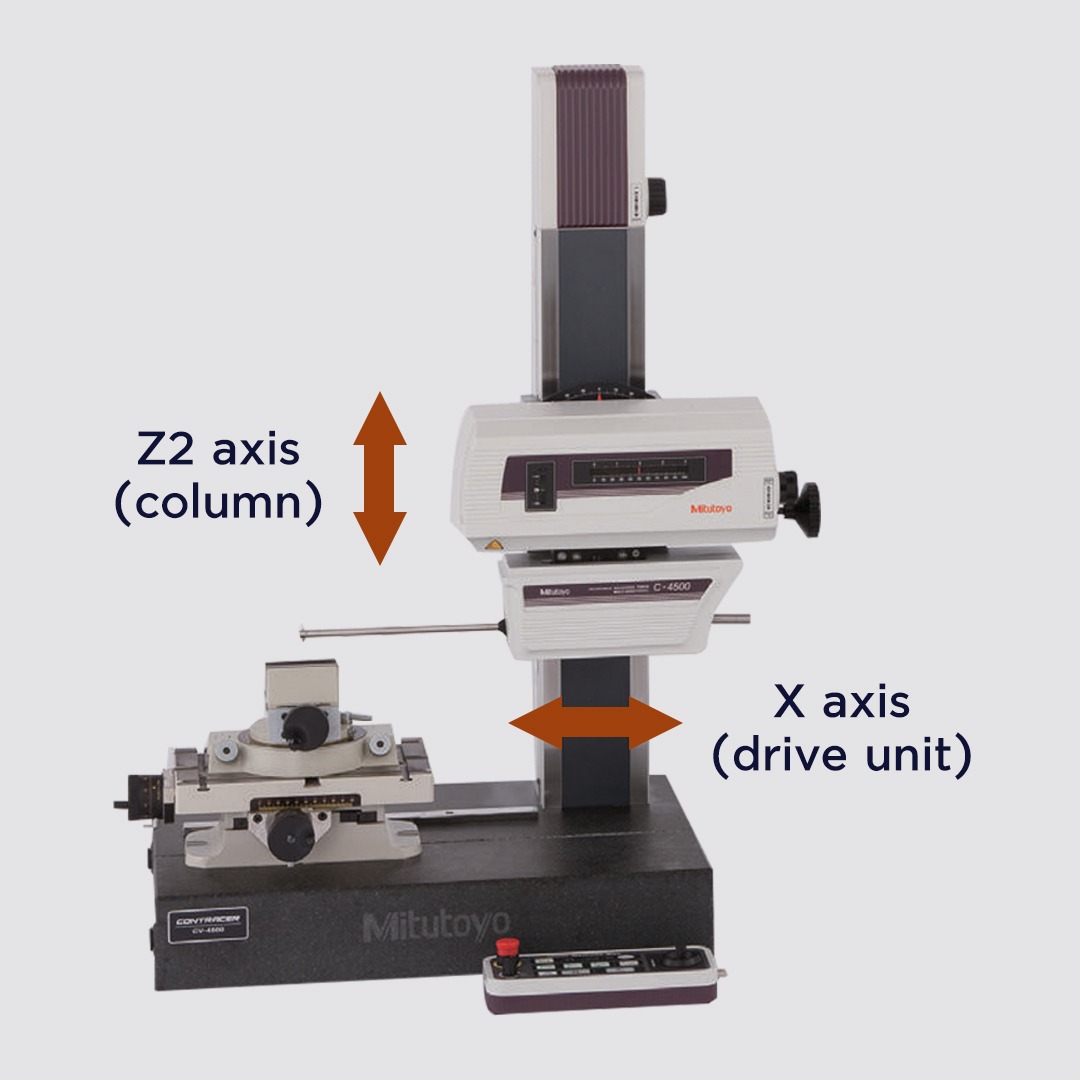

การเคลื่อนที่ที่รวดเร็วช่วยเพิ่มประสิทธิภาพในการวัด
X-axis (drive unit): 80mm/s (MAX) Z2-axis (column) :30mm/s(MAX)
เวลาในการวัดทั้งหมดสั้นลงด้วยการเพิ่มความเร็วในการเคลื่อนที่


อุปกรณ์รับสัญญาณพร้อมก้านวัดแบบใหม่
เพื่อเพิ่มช่วงการวัดที่กว้างขึ้นและลดความผิดพลาดจากการชนกับชิ้นงาน ก้านวัดของมิตูโตโยที่ได้รับการออกแบบใหม่จะช่วยลดความผิดพลาดจากการชนกับชิ้นงาน และมีช่วงการวัดในแนวแกน Z1 ที่ขยายเพิ่มขึ้น (อุปกรณ์รับสัญญาณ)

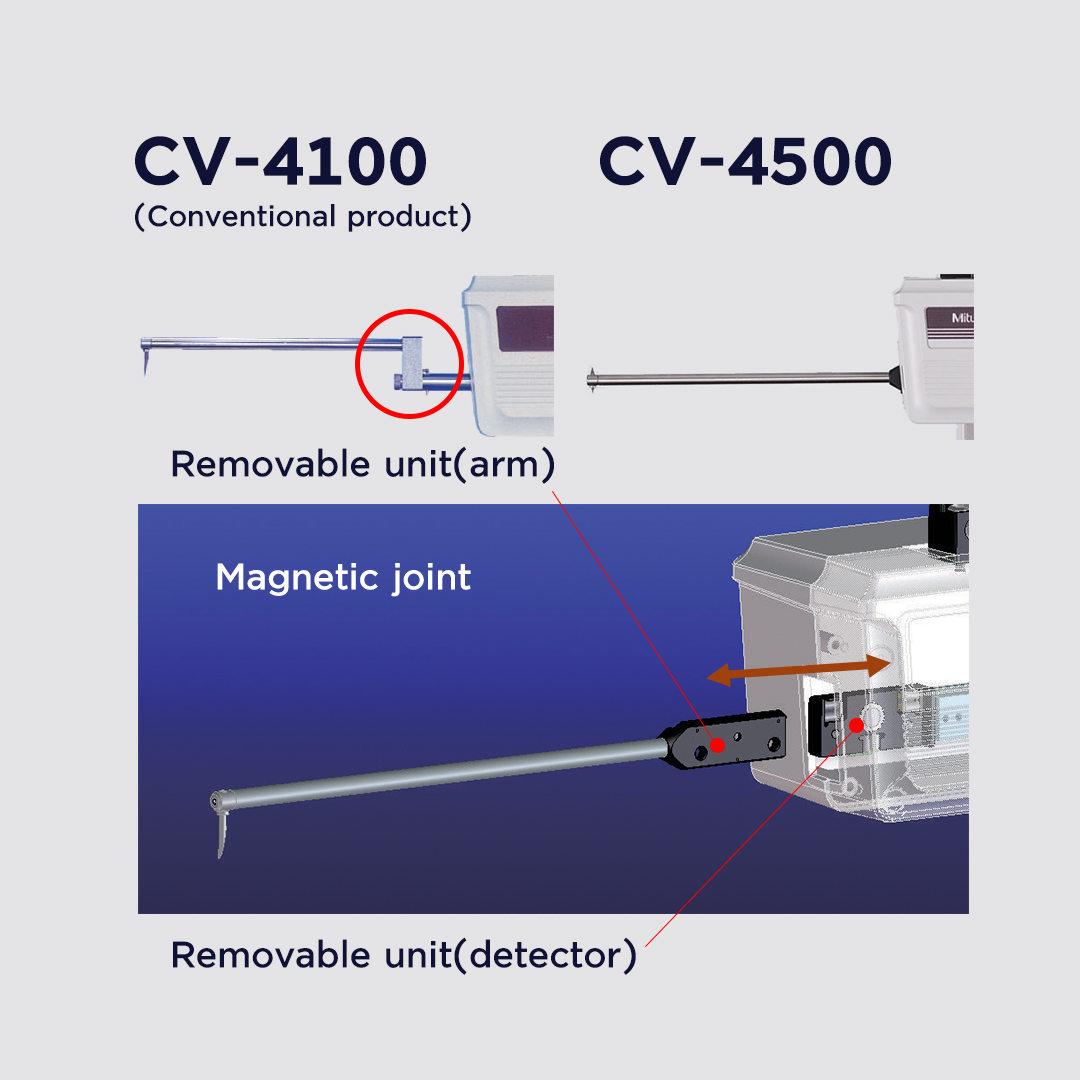

การติดตั้งก้านวัดง่ายในขั้นตอนเดียว


ก้านวัดที่มาพร้อมกับข้อต่อแม่เหล็กทำให้ติดตั้งได้สะดวกรวดเร็วและง่ายในการถอดเปลี่ยน อีกทั้งยังมีกลไกความปลอดภัยติดตั้งมาด้วย

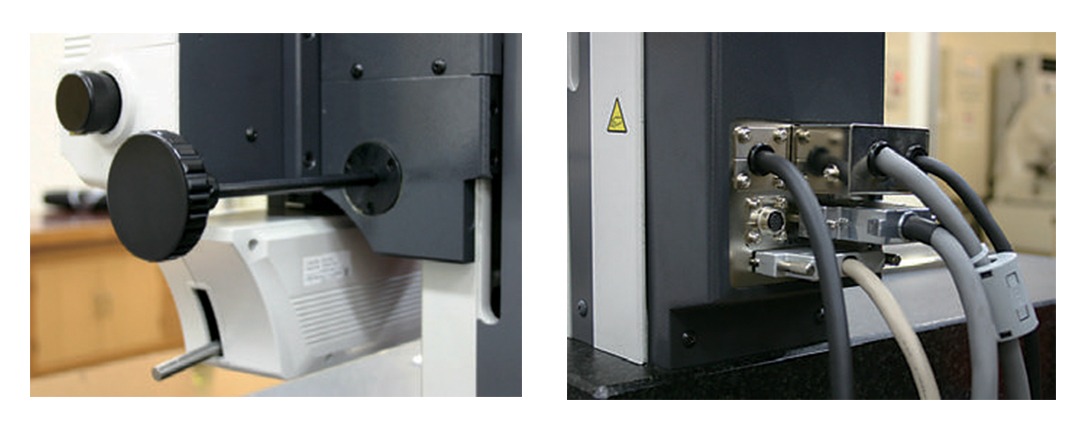

สายเคเบิลของชุดขับเคลื่อนและอุปกรณ์รับสัญญาณทั้งหมดอยู่ภายในตัวเครื่องหลักช่วยป้องกันความเสี่ยงจากการขีดข่วน และปราศจากปัญหาเมื่อใช้งานด้วยความเร็วสูง




ด้วยระบบการหยุดอัตโนมัติช่วยให้มั่นใจถึงความปลอดภัยแม้ในขณะที่เคลื่อนที่ด้วยความเร็วสูง

อุปกรณ์รับสัญญาณมีกลไกลด้านความปลอดภัย (ตัวเครื่องจะหยุดทำงานอัตโนมัติหากเกิดการชน) เพื่อรับประกันความปลอดภัยในการวัดแม้เคลื่อนที่ด้วยความเร็วสูง หากมีการถอดก้านวัดหรือยกขึ้นระหว่างการวัด กลไกความปลอดภัยจะทำงานและหยุดเครื่องทันที

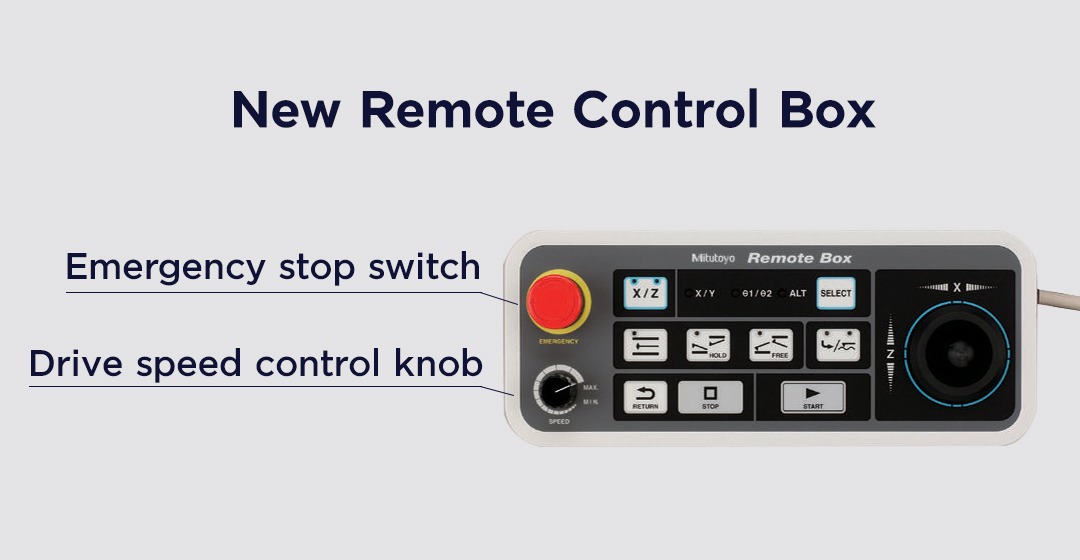

การทำงานที่ยอดเยี่ยม

อุปกรณ์ชุดควบคุมการทำงานเพื่อการวัดที่สะดวก รวดเร็ว และปลอดภัยช่วยให้เลื่อนจุดที่จะทำการวัดได้อย่างรวดเร็วทั้งยังมีสวิตช์หยุดฉุกเฉินและปุ่มหมุนควบคุมความเร็วที่ช่วยเพิ่มความปลอดภัยขณะเคลื่อนที่ด้วยความเร็วสูง




ง่ายต่อการใช้งานอย่างน่าทึ่ง
การใช้ระบบ ABS ร่วมกับแกน Z2 ช่วยลดความจำเป็นในการตั้งค่าที่แสนน่าเบื่อที่ต้องทำซ้ำ ๆ ในทุกขั้นตอนของการวัดในแต่ละจุดการทำงาน

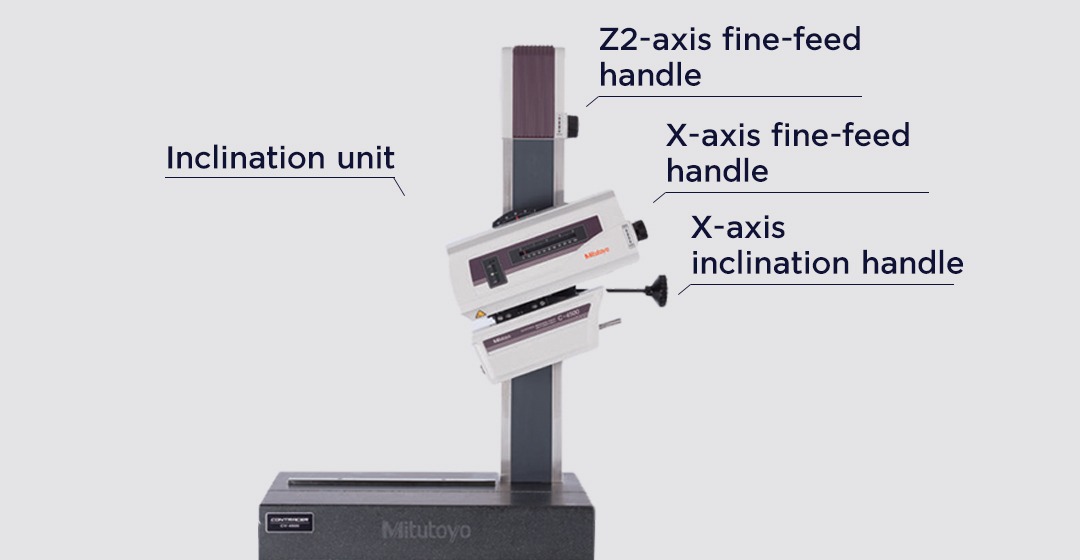

การหาตำแหน่งแบบง่ายด้วยกลไกการฟีดแบบละเอียด
รูขนาดเล็กและระนาบเอียงช่วยให้สามารถวัดได้อย่างมีประสิทธิภาพโดยใช้ชุดขับเคลื่อนแกน X แบบเอียงและด้ามฟีดแบบละเอียดบนแกน X และ Z2

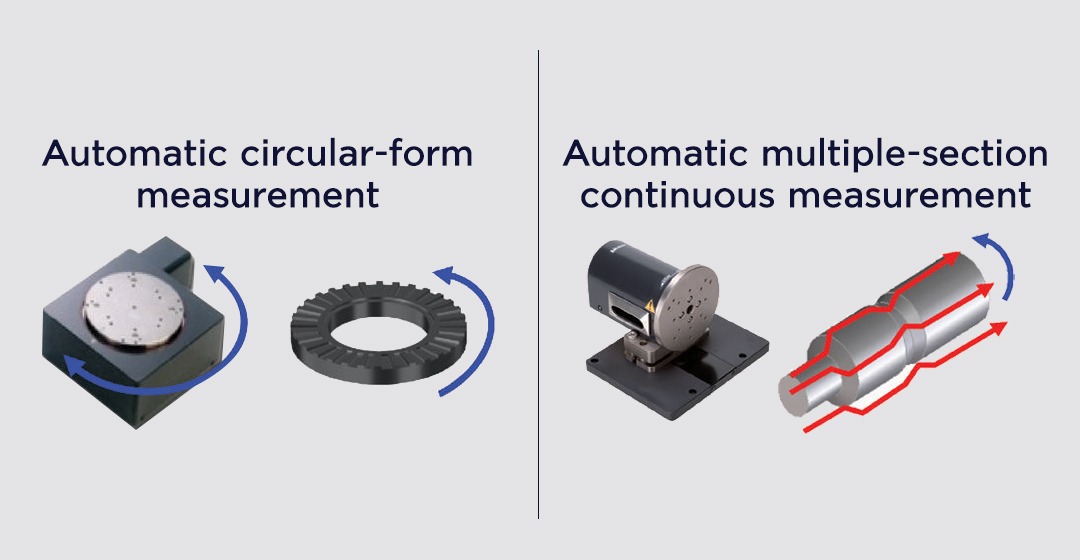

ฟังก์ชัน CNC แบบง่าย
ด้วยอุปกรณ์ต่อพ่วงที่หลากหลายซึ่งออกแบบมาเพื่อใช้กับเครื่องวัดแบบ CNC จะช่วยให้สามารถวัด CNC ได้ง่ายขึ้น




นวัตกรรมเครื่องมือวัด สำหรับการวัดขนาดของรูปทรงด้วยความแม่นยำสูงรุ่นล่าสุด

CONTRACER
CV-4500 Series

การผสมผสานรูปแบบการวัดและการวิเคราะห์ขนาดของรูปทรงด้วยความแม่นยำสูง พร้อมระบบ

ขับเคลื่อนความเร็วสูงและการวัดด้วย CNC ที่ง่ายต่อการใช้งาน

ฟังก์ชันการวัดด้านบนด้านล่างอย่างต่อเนื่อง

ช่วยให้สามารถวัดพื้นผิวทั้งสองด้านได้ง่ายขึ้น

สามารถวัดพื้นผิวด้านบนและด้านล่างได้อย่างต่อเนื่องโดยใช้สไตลัสรูปกรวยสองด้านของมิตูโตโย ข้อมูลการวัดแบบต่อเนื่องนี้สามารถใช้เพื่อช่วยในการวิเคราะห์คุณลักษณะที่ยากต่อการวัดให้ง่ายขึ้น เช่น เส้นผ่าศูนย์กลางของเกลียวใน

Insert Image

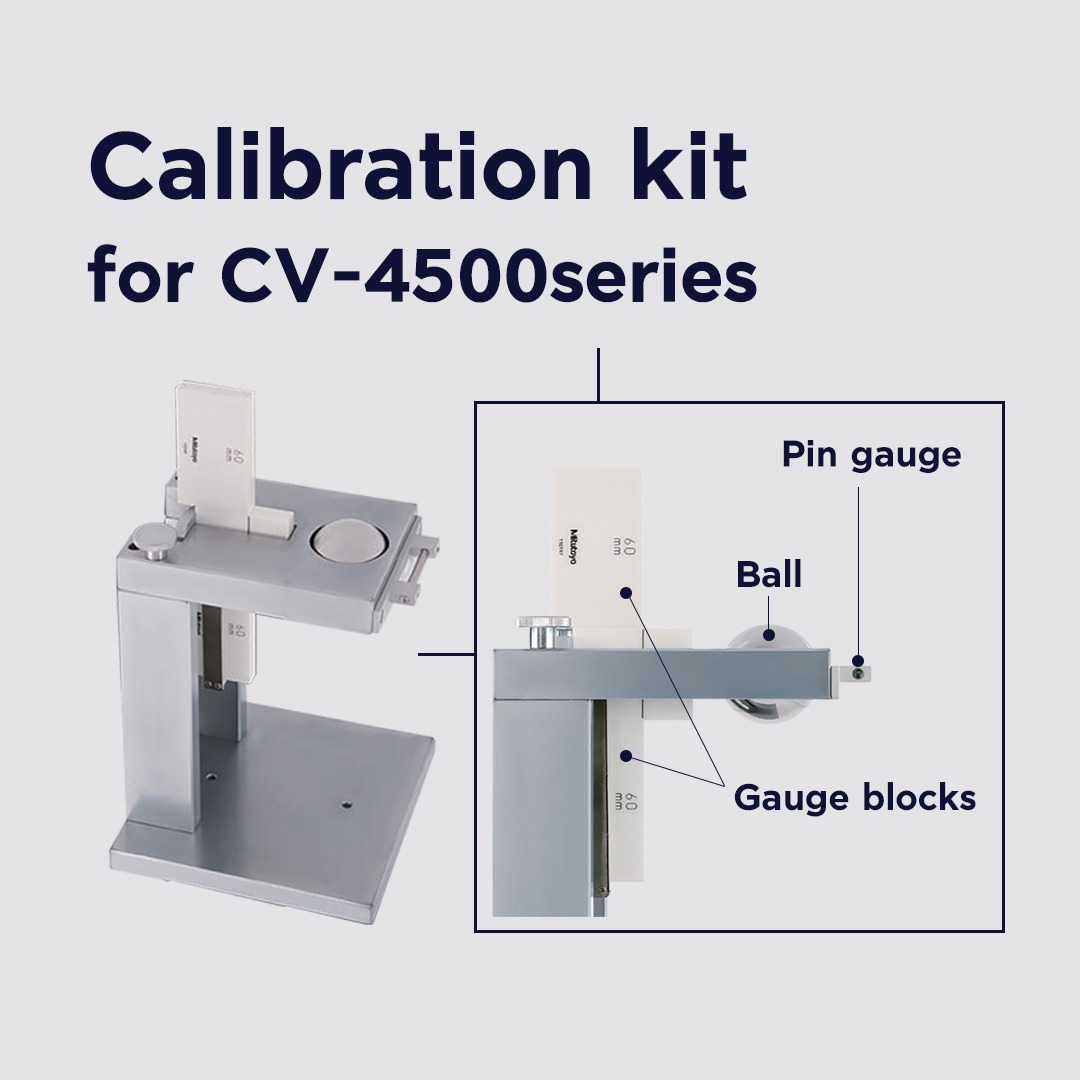

การวัดด้านบนด้านล่างอย่างต่อเนื่อง

ทำให้การสอบเทียบสามารถทำได้ง่ายในขั้นตอนเดียว

ชุดเครื่องมือสอบเทียบในขั้นตอนเดียวที่มาพร้อมกับ CV-4500 ซีรีส์ได้รับการอัพเกรดเพื่อให้สามารถสอบเทียบสไตลัสรูปกรวยสองด้านได้อย่างง่ายดายโดยมีหน้าสัมผัสวัดทั้งด้านบนและด้านล่างงานที่มีความซับซ้อน เช่น การสอบเทียบค่าชดเชยแกนZ1 การสอบเทียบความสมมาตร และการสอบเทียบรัศมีสไตลัส ก็สามารถทำได้ในครั้งเดียวกัน

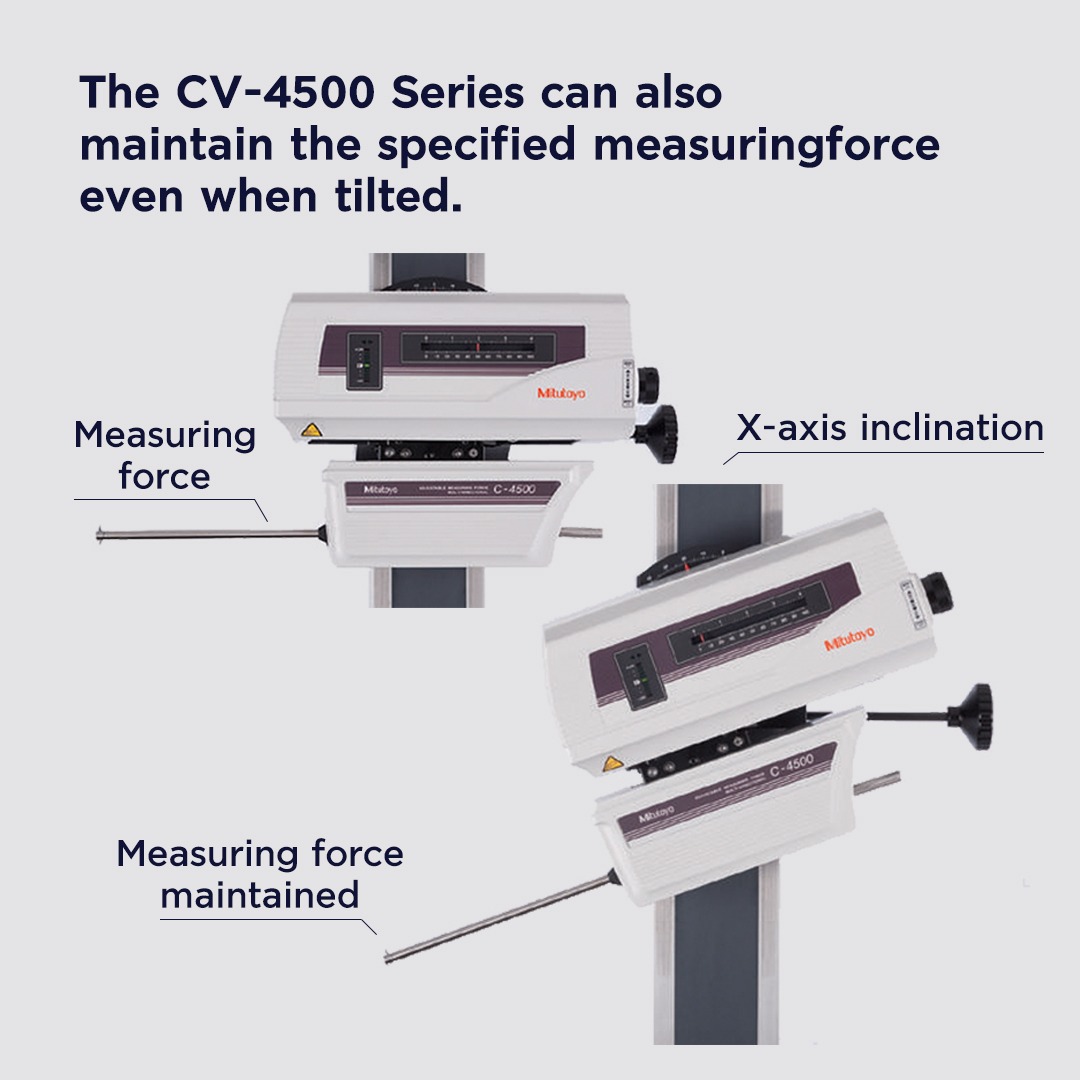

มีฟังก์ชั่นการปรับแรงวัดได้หลากหลาย

แรงวัดสามารถปรับเปลี่ยนได้ 5 ระดับโดยใช้ซอฟต์แวร์ที่มีมาให้พร้อม (FORMTRACEPAK) ไม่จำเป็นต้องปรับแรงงวัดโดยการเปลี่ยนน้ำหนักหรือปรับตำแหน่ง CV-4500 ซีรี่ส์ ยังสามารถรักษาแรงวัดที่กำหนดไว้ได้แม้จะอยู่ในมุมระนาบเอียง

มีความแม่นยำสูงในการเคลื่อนตำแหน่ง

CV-4500 ซีรี่ส์ มี Built-in arc scale แม่นยำสูง ที่ติดตั้งบน Z1 -axis (อุปกรณ์รับสัญญาณ) ซึ่งช่วยให้สามารถอ่านค่า trajectory arc ของปลายสไตลัสได้โดยตรง ลดข้อผิดพลาดของอุปกรณ์รับสัญญาณและทำให้สามารถวัดความแม่นยำสูงได้ บนแกน X (ชุดขับเคลื่อน) เป็นแบบเส้นตรงทำให้สามารถวัดได้เต็มรูปแบบด้วยความแม่นยำสูง

การเคลื่อนที่ที่รวดเร็วช่วยเพิ่มประสิทธิภาพในการวัด

X-axis (drive unit): 80mm/s (MAX) Z2-axis (column) :30mm/s(MAX)
เวลาในการวัดทั้งหมดสั้นลงด้วยการเพิ่มความเร็วในการเคลื่อนที่

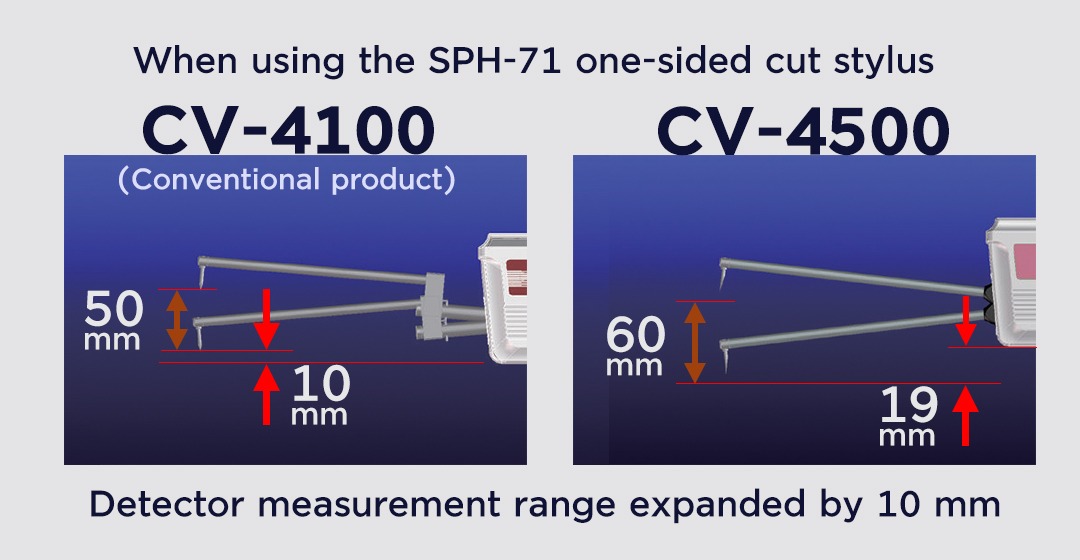

อุปกรณ์รับสัญญาณพร้อมก้านวัดแบบใหม่

เพื่อเพิ่มช่วงการวัดที่กว้างขึ้นและลดความผิดพลาดจากการชนกับชิ้นงาน ก้านวัดของมิตูโตโยที่ได้รับการออกแบบใหม่จะช่วยลดความผิดพลาดจากการชนกับชิ้นงาน และมีช่วงการวัดในแนวแกน Z1 ที่ขยายเพิ่มขึ้น (อุปกรณ์รับสัญญาณ)

การติดตั้งก้านวัดง่ายในขั้นตอนเดียว

ก้านวัดที่มาพร้อมกับข้อต่อแม่เหล็กทำให้ติดตั้งได้สะดวกรวดเร็วและง่ายในการถอดเปลี่ยน อีกทั้งยังมีกลไกความปลอดภัยติดตั้งมาด้วย


สายเคเบิลของชุดขับเคลื่อนและอุปกรณ์รับสัญญาณทั้งหมดอยู่ภายในตัวเครื่องหลักช่วยป้องกันความเสี่ยงจากการขีดข่วน และปราศจากปัญหาเมื่อใช้งานด้วยความเร็วสูง

ด้วยระบบการหยุดอัตโนมัติช่วยให้มั่นใจถึงความปลอดภัยแม้ในขณะที่เคลื่อนที่ด้วยความเร็วสูง

อุปกรณ์รับสัญญาณมีกลไกลด้านความปลอดภัย (ตัวเครื่องจะหยุดทำงานอัตโนมัติหากเกิดการชน) เพื่อรับประกันความปลอดภัยในการวัดแม้เคลื่อนที่ด้วยความเร็วสูง หากมีการถอดก้านวัดหรือยกขึ้นระหว่างการวัด กลไกความปลอดภัยจะทำงานและหยุดเครื่องทันที

การทำงานที่ยอดเยี่ยม

อุปกรณ์ชุดควบคุมการทำงานเพื่อการวัดที่สะดวก รวดเร็ว และปลอดภัย

อุปกรณ์ชุดควบคุมการทำงานช่วยให้เลื่อนจุดที่จะทำการวัดได้อย่างรวดเร็วทั้งยังมีสวิตช์หยุดฉุกเฉินและปุ่มหมุนควบคุมความเร็วที่ช่วยเพิ่มความปลอดภัยขณะเคลื่อนที่ด้วยความเร็วสูง

Insert Image

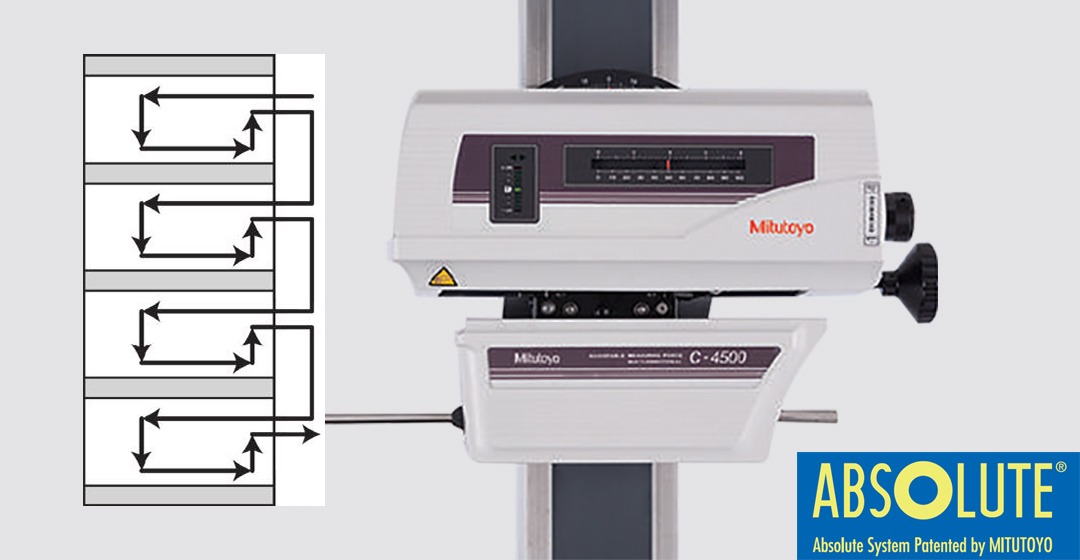

​ง่ายต่อการใช้งานอย่างน่าทึ่ง

การใช้ระบบ ABS ร่วมกับแกน Z2 ช่วยลดความจำเป็นในการตั้งค่าที่แสนน่าเบื่อที่ต้องทำซ้ำ ๆ ในทุกขั้นตอนของการวัดในแต่ละจุดการทำงาน

​การหาตำแหน่งแบบง่ายด้วยกลไกการฟีดแบบละเอียด

รูขนาดเล็กและระนาบเอียงช่วยให้สามารถวัดได้อย่างมีประสิทธิภาพโดยใช้ชุดขับเคลื่อนแกน X แบบเอียงและด้ามฟีดแบบละเอียดบนแกน X และ Z2

​ฟังก์ชัน CNC แบบง่าย

ด้วยอุปกรณ์ต่อพ่วงที่หลากหลายซึ่งออกแบบมาเพื่อใช้กับเครื่องวัดแบบ CNC จะช่วยให้สามารถวัด CNC ได้ง่ายขึ้น
