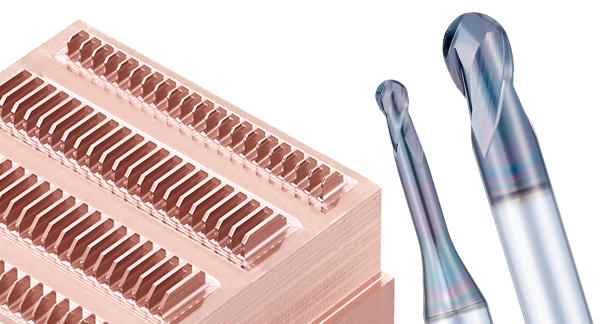

ดอกเอ็นมิลคาร์ไบด์ปลายบอลสำหรับ Copper Electrodes – AE-LNBD-N

ดอกเอ็นมิลคาร์ไบด์เคลือบผิว DLC ด้วยรูปร่างคมกัดที่มีความแม่นยำสูงพร้อมกับความสามารถของคมตัดเฉือนที่เหมาะที่สุด ทำให้การกัดอิเล็กโทรดทองแดงมีคุณภาพสูงและผิวงานเรียบสวยไร้ครีบ

เทคโนโลยีของผู้ผลิตที่ปรับเปลี่ยนพัฒนาได้รวดเร็วและดียิ่งขึ้น
ภายใต้ Concept : The A Brand สะดวกและง่ายต่อการเลือกใช้งาน.

AE-LNBD-N ดอกเอ็นมิลคาร์ไบด์คอยาวชนิด 2 ฟันที่ออกแบบมาสำหรับการเก็บผิวละเอียดอิเล็กโทรดทองแดงที่มีความแม่นยำสูง ผิวงานที่เรียบสวย และ เกิดครีบน้อยเป็นส่วนสำคัญสำหรับการใช้ในงาน Copper Electrodes



Features

Carbide Ball End Mill รูปทรงปลายบอลที่มีเอกลักษณ์เฉพาะตัว เคลือบผิว DLC สำหรับกัดผิวละเอียดความแม่นยำสูง เหมาะกับงานตัด Copper Electrodes ที่ต้องการความเที่ยงตรงสูงไม่เกิดครีบ

AE-LNBD-N

  • การเคลือบผิวด้วย DLC-IGUSS coating
    เป็นการเคลือบประเภทฟิล์มหนาที่ยับยั้งการสึกหรอที่คมตัด ให้ทั้งความทนทานและความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม



  • Sharp edge ที่เหมาะสมที่สุดสำหรับการกัดทองแดง ได้ผิวขอบเรียบเนียนลดการเกิดครีบ
    –  ปลายคมตัดแหลมคม เพิ่มประสิทธิภาพความเรียบของผิวชิ้นงานและความทนทานของเครื่องมือ
    –  ทำจากวัสดุ Carbide Ultrafine grain คาร์ไบด์เนื้อละเอียด
    –  เคลือบผิว DLC-IGUSS coating ที่เพิ่มอายุการใช้งาน

AE-LNBD-N



  • ส่วน Ball สามารถใช้ในงาน Copper Electrodes ได้อย่างเที่ยงตรงและคุณภาพสูง
    –  R ส่วน Ball มีความละเอียด เที่ยงตรงสูง
    –  ผิวหลบ Ball มีความเรียบสูง

AE-LNBD-N



  • ความแม่นยำของด้ามที่เหนือกว่า รองรับ h4 tolerance (0/-0.004)

คมกัดด้านข้างรูปหยดน้ำ (Teardrop-shaped)
คุณลักษณะพิเศษ Strong back taper ทำให้สามารถกัดงานทีละจุดได้ ป้องกันการสะท้านและการแตกบิ่น ส่งผลให้ความแม่นยำของพื้นผิวดีขึ้น

AE-LNBD-N




การเคลือบผิว DLC-IGUSS ที่พัฒนาเฉพาะสำหรับการตัดเฉือนอิเล็กโทรดทองแดง – Copper Electrodes มีความแข็ง ทนทานต่อการสึกหรอสูง

  • เนื่องจากมีผิวเรียบ ลื่น และค่าสัมประสิทธิ์ของความเสียดทานต่ำ จึงมีประสิทธิภาพอย่างยิ่งกับการตัดเฉือนโลหะที่ไม่ใช่เหล็ก เช่น โลหะผสมทองแดง ที่ต้องการความคมของคมตัด ต้านทานการพอกติด และเรียบของผิวชิ้นงาน



  • เมื่อเทียบกับการเคลือบ DLC ทั่วไป DLC-IGUSS เป็นฟิล์มชนิดหนาที่ลดการสึกหรอคมตัดและให้ทั้งความทนทานสูงและความแม่นยำในการตัดเฉือนที่ดี ช่วยให้การสึกหรอของเครื่องมือสม่ำเสมอเป็นชั้น ๆ ทำให้สามารถกัดงานต่อได้ ยืดอายุการใช้งาน



  • ในงานตัด Tough Pitch Copper (C1100) DLC-IGUSS ยิ่งแสดงให้เห็นประสิทธิภาพด้านต้านทานการสึกหรออย่างเด่นชัด และความแม่นยำในการตัดเฉือนที่มั่นคงได้เป็นระยะเวลานาน

Applications


Copper Alloy・Aluminum Alloy・Plastic



Lineup


ดอกเอ็นมิล Long Neck แบบ 2 ฟัน เพื่อการเก็บผิวละเอียดที่มีความแม่นยำสูง (AE-LNBD-N)

  • R0.05~R3



Data


สามารถทำงานบนผิวละเอียดได้อย่างแม่นยำ แม้จะเป็นวัสดุที่มีความยากต่อการตัดเฉือนอย่าง Copper Tungsten

AE-LNBD-N



AE-LNBD-N

AE-LNBD-N
