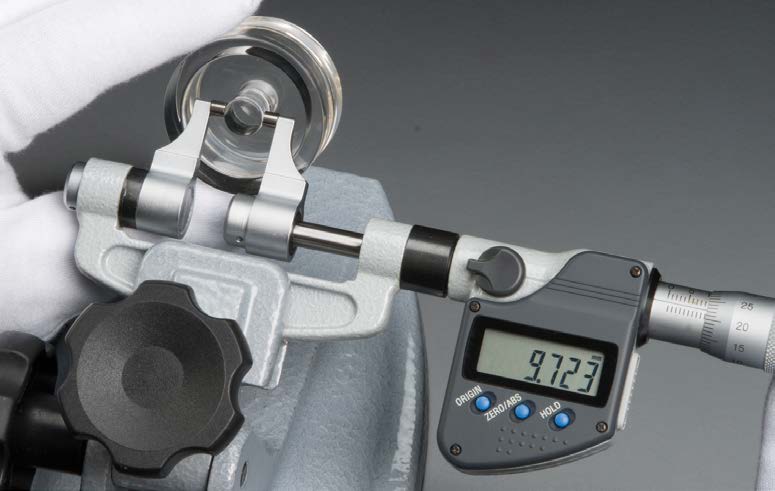

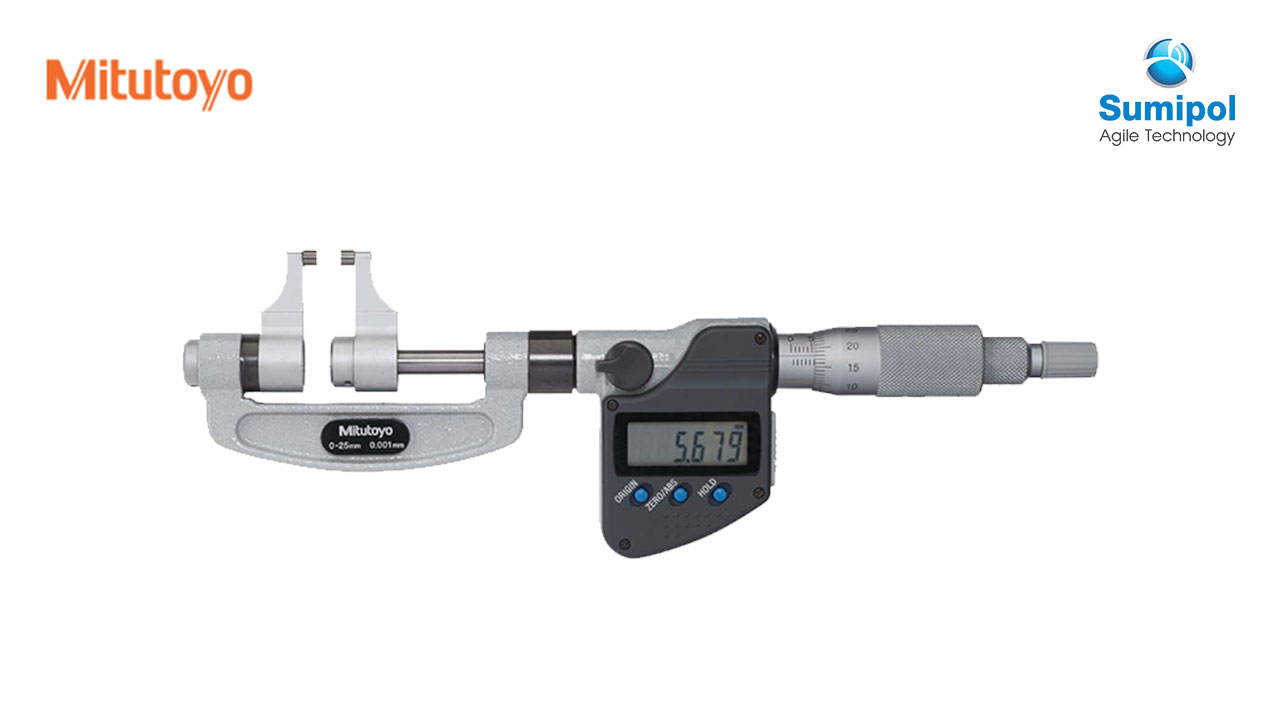

ไมโครมิเตอร์ วัดนอก แบบหัววัดคาลิเปอร์

ข้อมูลทางเทคนิค

---

• แบตเตอรี่สำหรับรุ่น 343 : SR44 (1 ชิ้น) 938882 สำหรับการตรวจสอบการทำงานเบื้องต้น (อุปกรณ์เสริมมาตรฐาน)
• อายุการใช้งานแบตเตอรี่ : ประมาณ 2.4 ปีภายใต้การใช้งานปกติ (สำหรับรุ่น 343)
• มาตรฐานความยาว : เซ็นเซอร์หมุนแม่เหล็กไฟฟ้า (สำหรับรุ่น 343)
• อุปกรณ์เสริมมาตรฐาน :
  แถบอ้างอิง 1 ชิ้น (ยกเว้นรุ่นที่มีช่วงการวัด 0 ถึง 25 มม. (0 ถึง 1 นิ้ว))
  ประแจ (301336) 1 ชิ้น

---

อุปกรณ์เสริมสำหรับซีรีย์ 343

---

• การเชื่อมต่อสายเคเบิล
  1 m: 05CZA662
  2 m: 05CZA663
• เครื่องมืออินพุต USB โดยตรง
  USB-ITN-B (2 ม.): 06AFM380B
• สายเชื่อมต่อเฉพาะ U-WAVE-T
  160 มม.: 02AZD790B
  สำหรับสวิตช์เหยียบ: 02AZE140B

---

เอาท์พุตข้อมูลไร้สาย

---

• U-WAVE-TM 264-622 (ชนิด IP67), 264-623 (ชนิด Buzzer)
• เครื่องส่งสัญญาณ U-WAVE-TMB
  Mitutoyo Bluetooth® U-WAVE : 264-626 (ชนิด IP), 264-627 (ชนิด Buzzer)
• หน่วยเชื่อมต่อสำหรับ U-WAVE-TM/TMB : 02AZF310 (ข้อกำหนดทั่วไปประเภท IP67/บัซเซอร์)

---

ข้อมูลจำเพาะ

---

Metric : Digimatic (LCD)

Order No.	Range (mm)	Resolution (mm)	Maximum permissible error J MPE (µm)	Flatness (μm)	Parallelism (μm)
343-250-30	0 – 25	0.001	±5	0.3	3
343-251-30	25 – 50		±6
343-252-30	50 – 75		±7		4
343-253-30	75 – 100		±8



Inch/Metric : Digimatic (LCD)

Order No.	Range (in)	Graduation (in)	Maximum permissible error J MPE (in)	Flatness (in)	Parallelism (in)
343-350-30	0 – 1	0.00005 in/0.001 mm	±0.00025	0.000012	0.00012
343-351-30	1 – 2		±0.0003
343-352-30	2 – 3		±0.00035		0.00016
343-353-30	3 – 4		±0.0004



Metric : Analog

Order No.	Range (mm)	Resolution (mm)	Maximum permissible error J MPE (µm)	Flatness (μm)	Parallelism (μm)
143-101	0 – 25	0.01	±5	0.3	3
143-102	25 – 50		±6
143-103	50 – 75		±7		4
143-104	75 – 100		±8
143-105	100 – 125		±9
143-106	125 – 150				5
143-107	150 – 175		±10
143-108	175 – 200
143-109	200 – 225		±11		6
143-110	225 – 250
143-111	250 – 275		±12
143-112	275 – 300				7

หมายเหตุ : โปรดทราบว่ารุ่นเหล่านี้ไม่กันน้ำ



Inch : Analog

Order No.	Range (in)	Graduation (in)	Maximum permissible error J MPE (in)	Flatness (in)	Parallelism (in)
143-121	0 – 1	0.001 in	±0.00025	0.000012	0.00012
143-122	1 – 2		±0.0003
143-123	2 – 3		±0.00035
