เครื่องมือวัดเส้นผ่านศูนย์กลางเกลียวใน – DCT75・DCT

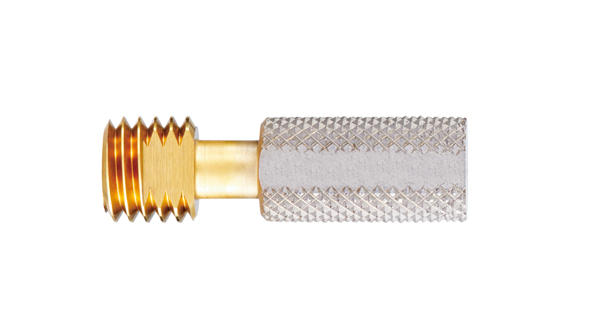

เครื่องมือ Diameter Correction Tool (DCT) สำหรับการต๊าปเกลียว ทำให้ง่ายต่อการหาค่าของเส้นผ่านศูนย์กลางที่มีประสิทธิภาพของเกลียวภายใน ซึ่งเคยวัดได้ยาก

แต่ DCT ช่วยให้สามารถวัดค่าได้อย่างรวดเร็วและง่ายดาย ในขณะที่ DCT75 (อุปกรณ์เสริม) สามารถวัด คำนวณ และแสดงผลแบบดิจิทัลได้

ช่วยยืดอายุการใช้งานเครื่องมือ ด้วยการวัดค่าเส้นผ่านศูนย์กลางที่แม่นยำ


กำหนดค่าการแก้ไขเส้นผ่านศูนย์กลางได้อย่างถูกต้องได้อย่างไร?

เมื่อเส้นผ่านศูนย์กลางที่มีประสิทธิภาพของลิมิตเกจ มีค่าเป็นลบ ไม่สามารถกำหนดค่าการแก้ไขรัศมีของดอกต๊าปเกลียวได้

อย่างไรก็ตาม ด้วยการใช้เครื่องมือ Diameter Correction Tool (DCT) ของดอกกัดเกลียว สามารถวัดเส้นผ่านศูนย์กลางที่มีประสิทธิภาพได้ ด้วยค่าที่อ่านได้ การแก้ไขค่าเส้นผ่านศูนย์กลางที่เหมาะสม สามารถขจัดความเสี่ยงของการขยายตัวของรู ช่วยสามารถปรับตั้งค่าให้เหมาะสม และลดเวลาการตั้งค่าได้อย่างมาก

■ เส้นผ่านศูนย์กลางเกลียวในประสิทธิภาพจะเหมือนเดิมหลังจากเปลี่ยนเครื่องมือ หรือไม่?
ทราบค่าเส้นผ่านศูนย์กลางของเกลียวภายใน สามารถช่วยรักษาค่าเส้นผ่านศูนย์กลางให้เท่าเดิม หลังจากเปลี่ยนเครื่องมือ ตราบใดที่ตำแหน่งเริ่มต้นเจาะยังเหมือนเดิม สามารถจัดตำแหน่งเพื่อช่วยคาดการณ์ และทำให้อายุการใช้งานเครื่องมือมีเสถียรภาพ



Features


  • เส้นผ่านศูนย์กลางของเกลียวภายใน, ซึ่งเมื่อก่อนกำหนดได้ยาก ปัจจุบันสามารถวัดได้ด้วยค่าที่อ่านได้

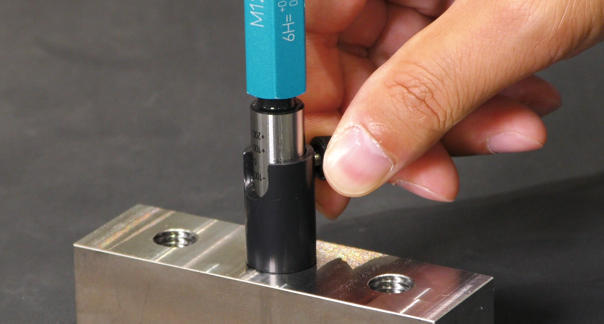

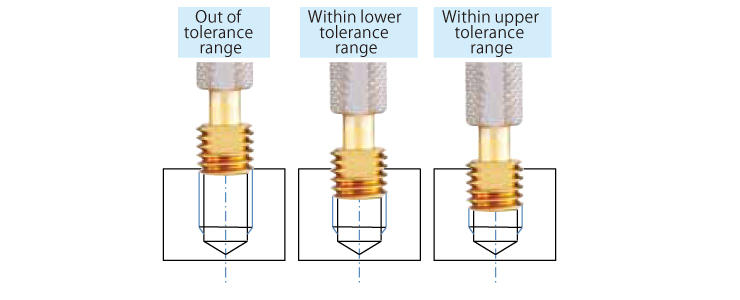

  • วิธีใช้ [ตอนที่ 1]: การวัดที่ง่ายและสะดวกพร้อม อ่านค่าได้ง่าย

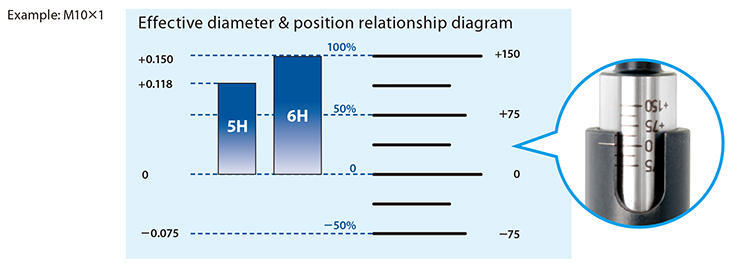

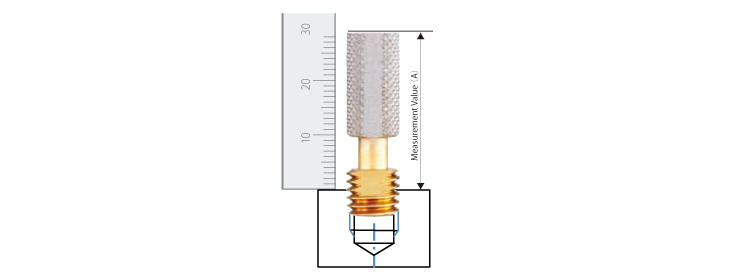

  • วิธีใช้ [ตอนที่ 2]>: การคำนวณโดยการวัดความสูง (สูตรแตกต่างกันไปตามขนาดเกลียว)

Conversion table of measurement results for M・U

Conversion table of measurement results for R・PT

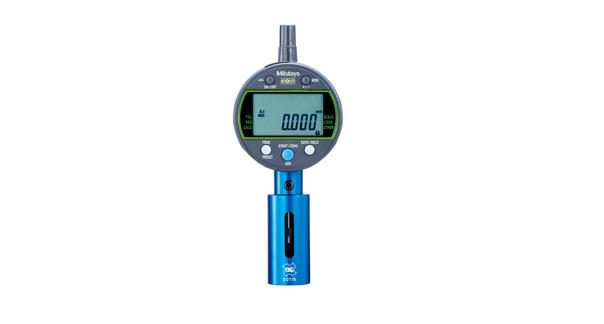

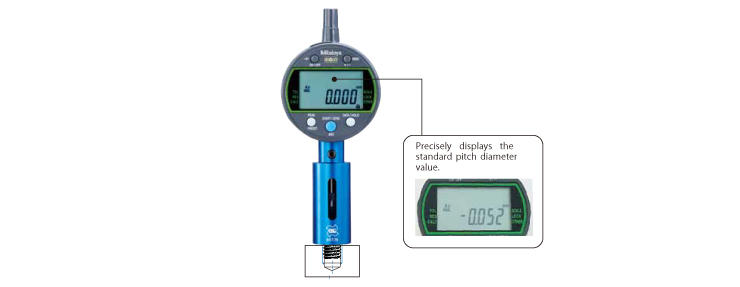

  • วิธีใช้ [ตอนที่ 3]: วางจอ Digital display ไว้เหนือ DCT75 เพื่อคำนวณผลลัพธ์ได้ (อุปกรณ์เสริม)




  • ช่วงที่วัดได้คือความคลาดเคลื่อน 100% ~ -50% ของขนาดเกลียว (6H)



Support


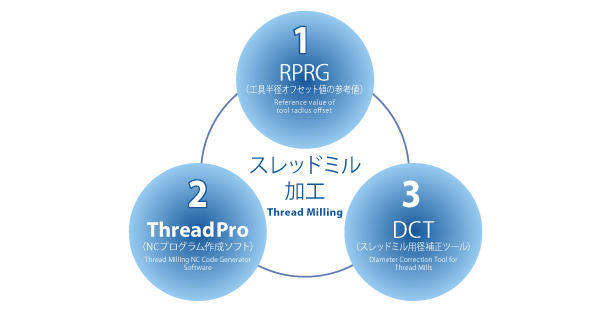

3 ปัจจัย ที่ช่วย Support งานต๊าปเกลียว

  1. Reduce Setup Time ลดเวลาการติดตั้ง
  2. Reduce Machining Time ลดเวลาการตัด
  3. Achieve Stable Tool Life อายุการใช้งานที่มีเสถียรภาพ

Lineup

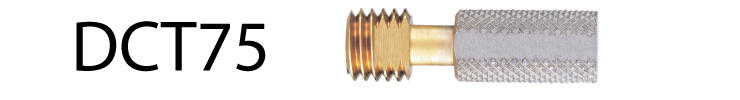

DCT75

  • M6x1~M16x1.5
  • 1/4-20UNC~1/2-20UNF
  • R(PT)1/16~R(PT)3/8

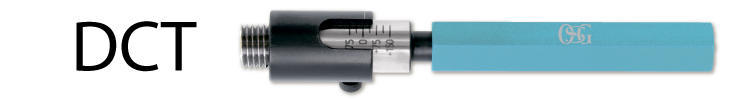

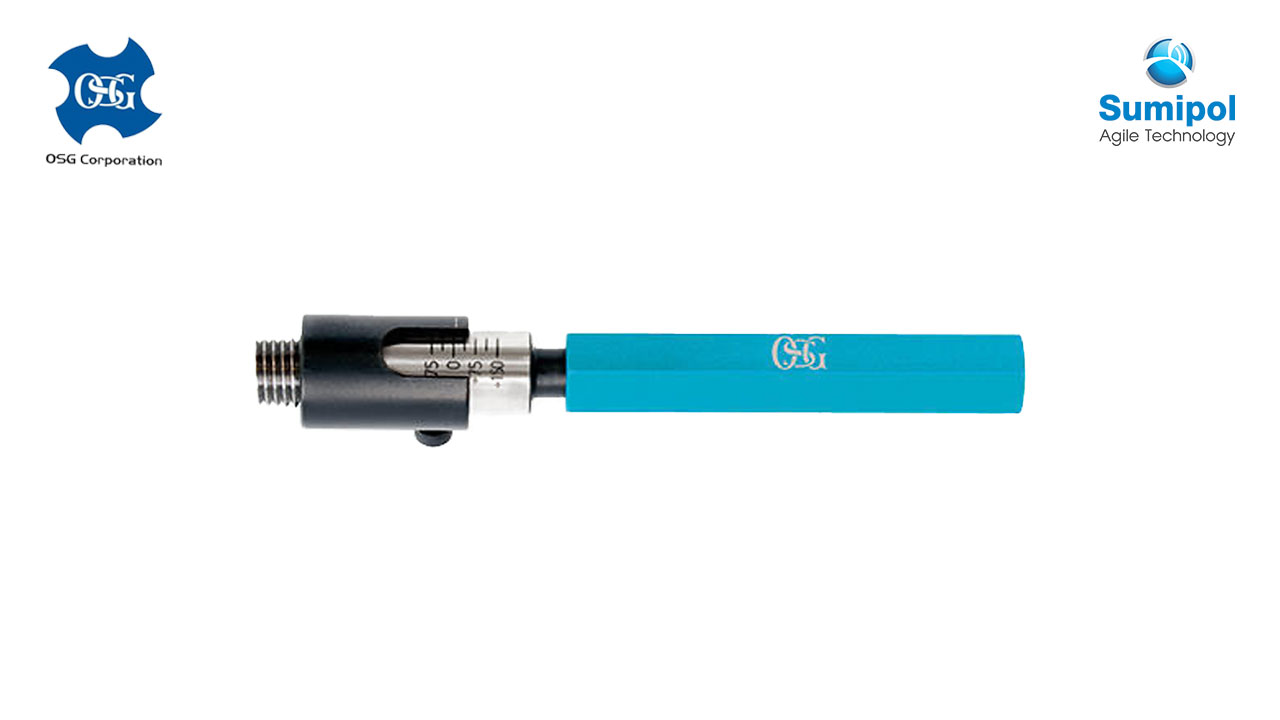

DCT

  • for 6H with scale M6~M24
  • for 3B with scale 5/16U

แบบสอบถาม

Product Name : เครื่องมือวัดเส้นผ่านศูนย์กลางเกลียวใน – DCT75・DCT
