Mitutoyo

ไมโครมิเตอร์ วัดความหนาฟันเฟือง

ไมโครมิเตอร์ ที่มีแกนวัดเป็นแบบจาน ใช้วัดความหนาฟันเฟือง วัด “root tangent length” ของเฟือง มี Compatible modules แตกต่างกันตามรุ่น

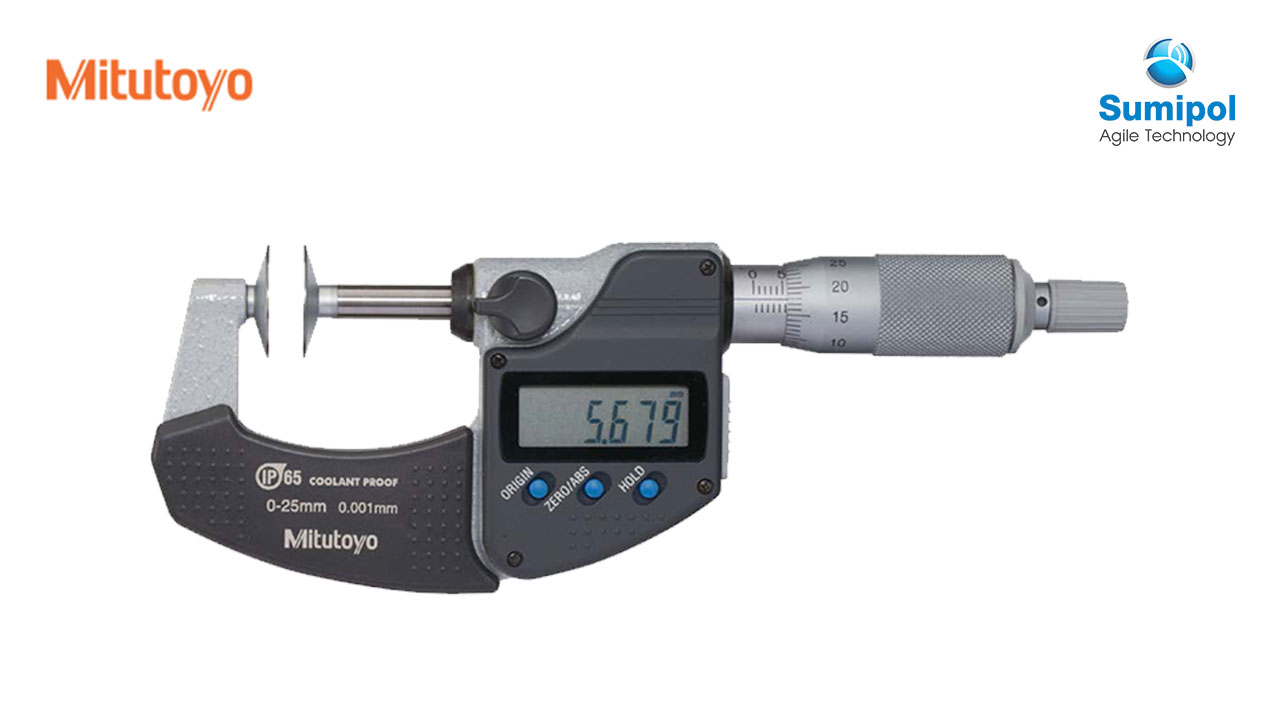

Disk Micrometers SERIES 323, 223, 123

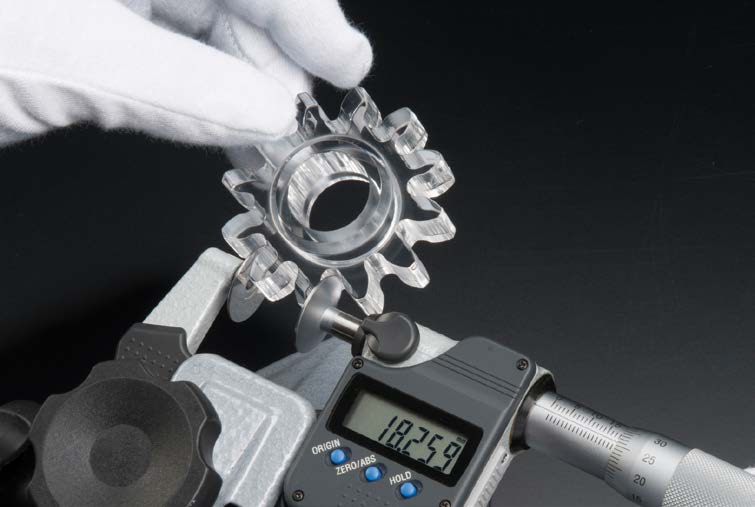

  • ใช้วัด “root tangent length” ของเฟืองตรง (Spur Gears) และเฟืองเฉียง (Helical Gear)
  • มาพร้อมกับตัวหยุดแกนหมุน (Ratchet Stop) เป็นตัวตัดแรงในการวัด
  • มาพร้อมกับการตั้งค่ามาตรฐาน (ยกเว้นรุ่นที่ช่วงการวัด 0 ถึง 25 มม. / 0 ถึง 1 นิ้ว)



Technical Data

  • Battery for series 323 : SR44 (1 pc.), 938882, for initial operational checks (standard accessory)
  • Battery life : Approx. 2.4 years under normal use (for series 323)
  • Length standard : Electromagnetic rotary sensor (for series 323)
  • Standard accessories :
    Reference bar, 1 pc.(except for measuring range 0 to 25 mm (0 to 1 in) models)
    Spanner (301336), 1 pc.

Optional Accessories for Series 323

  • Connecting cables
    1 m: 05CZA662
    2 m: 05CZA663
  • USB Input Tool Direct
    USB-ITN-B (2 m): 06AFM380B
  • U-WAVE-T dedicated connection cable
    160 mm: 02AZD790B
    For foot switch: 02AZE140B

Wireless Data Output

  • U-WAVE-TM : 264-622 (IP67 type) , 264-623 (Buzzer type)
  • U-WAVE-TMB Transmitter
    Mitutoyo Bluetooth® U-WAVE : 264-626 (IP type) , 264-627 (Buzzer type)
  • Connecting unit for U-WAVE-TM/TMB : 02AZF310 (IP67/buzzer type common specification)

SPECIFICATIONS
Metric : Digimatic (LCD)

Order No.
Range (mm)
Resolution (mm)
Maximum permissible error JMPE (µm)
Anvil dia. (mm)
Measurable module
323-250-30
0 -25
0.001
±4
ø20
0.5 – 6
323-251-30
25 – 50
323-252-30
50 – 75
±6
323-253-30
75 – 100



Inch/Metric : Digimatic (LCD)

Order No.
Range (in)
Resolution
Maximum permissible error JMPE (in)
Anvil dia. (in)
Measurable module
323-350-30
0 – 1
0.00005 in/0.001 mm
±0.0002
0.787
0.5 – 6
323-351-30
1 – 2
323-352-30
2 – 3
±0.0003
323-353-30
3 – 4



Metric

Order No.
Range (mm)
Graduation (mm)
Maximum permissible error JMPE (µm)
Anvil dia. (mm)
Measurable module
Mechanical counter model
223-101
0 – 25
0.01
±4
ø20
0.5 – 6
223-102
25 – 50
Analog
123-101
0 – 25
0.01
±4
ø20
0.5 – 6
123-113*
123-102
25 – 50
123-114*
223-103
50 – 75
±6
223-115*
123-104
75 – 100
123-116*
123-105
100 – 125
±7
ø30
0.7 – 11
123-106
125 – 150
123-107
150 – 175
±8
123-108
175 – 200
123-109
200 – 225
123-110
225 – 250
±9
123-111
250 – 275
123-112
275 – 300

* The measuring disks have carbide tips.
Note 1: Optional connecting cable is available only for water-proof type (Digimatic model).
Note 2: Root tangent length measurement is not available for some types of gears



Inch

Order No.
Range (in)
Resolution
Maximum permissible error JMPE (in)
Anvil dia. (in)
Measurable module
Mechanical counter model
223-125
0 – 1
0.001
±0.0002
0.787
0.5 – 6
Analog
123-125
0 – 1
0.001
±0.0002
0.787
0.5 – 6
123-126
1 – 2
123-127
2 – 3
±0.0003
123-128
3 – 4
