ไมโครมิเตอร์ แบบปากจาน วัดความหนากระดาษ

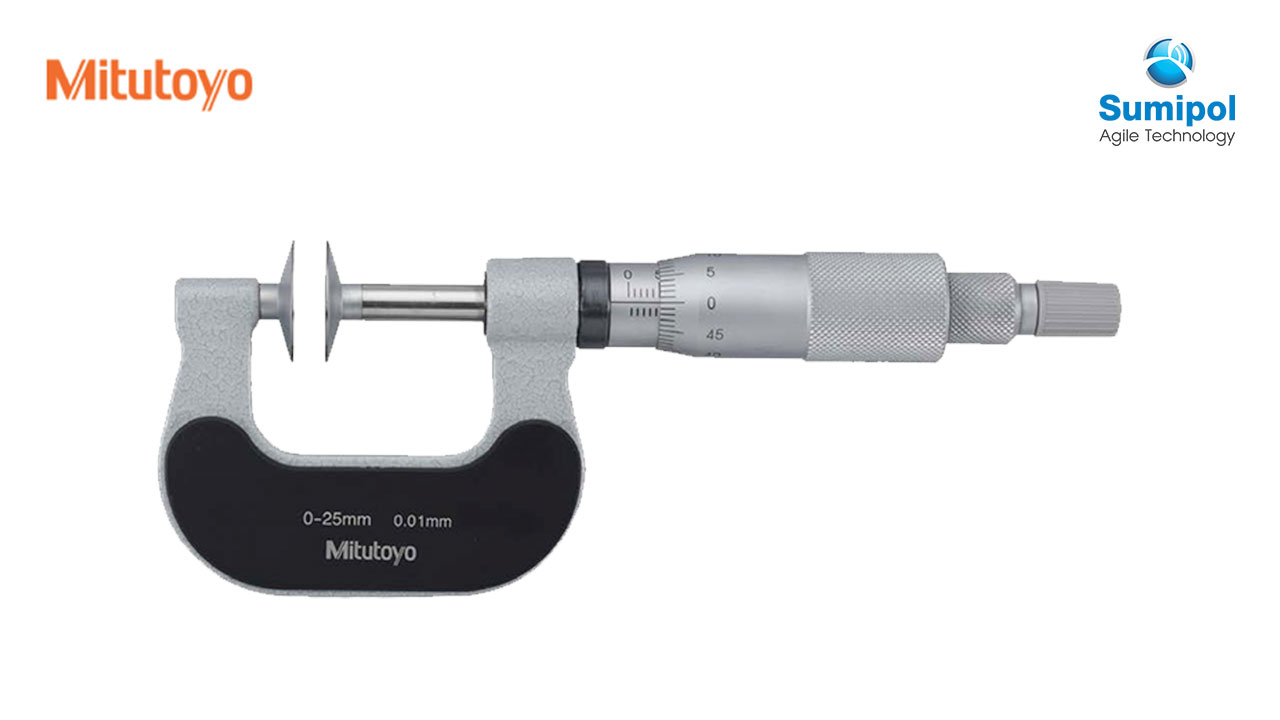

ไมโครมิเตอร์ ที่มีแกนวัดเป็นแบบจานขนาดใหญ่ เพื่อใช้วัดขนาดความหนากระดาษ วัดระยะห่างของฟันเกียร์ เส้นผ่านศูนย์กลางแกนวัด 14.3 มิลลิเมตร

Disk Micrometers SERIES 369, 227, 169 — Non-Rotating Spindle Type

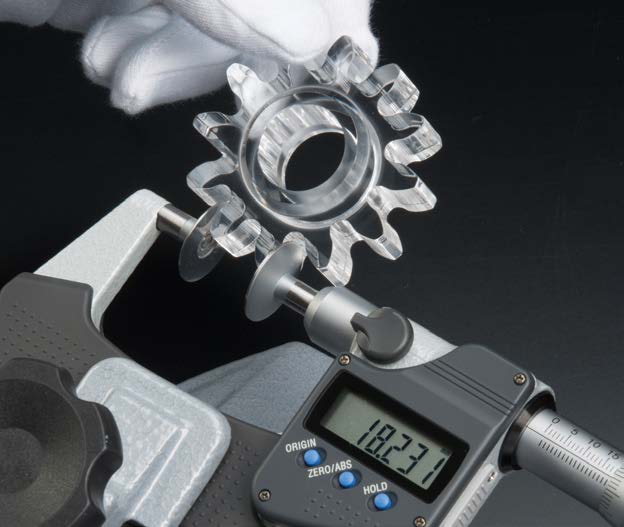

  • ใช้วัด “root tangent length” ของเฟืองตรง (Spur Gears) และเฟืองเฉียง (Helical Gear)
  • ไมโครมิเตอร์แบบ Non-rotating spindle
  • สำหรับวัดระยะพิจเกียร์ 0.5 ถึง 11 Module
  • ระยะห่างของ Gear pitch ที่วัดได้ :  0.5 ถึง 6 module (series 227: 0.4 ถึง 3 module).
  • มาพร้อมกับตัวหยุดแกนหมุน (Ratchet Stop) เป็นตัวตัดแรงในการวัด
  • มาพร้อมกับการตั้งค่ามาตรฐาน (ยกเว้นรุ่นที่ช่วงการวัด 0 ถึง 25 มม. / 0 ถึง 1 นิ้ว)



NON ROTATING SPINDLE TYPE PAPER MICROMETER

Technical Data

  • Battery for series 369 and 227 : SR44 (1 pc.), 938882, for initial operational checks (standard accessory)
  • Battery life :
    Approx. 2.4 years under normal use (for series 369-2XX, 3XX)
    Approx. 5 year under normal use (for series 369-4XX)
    Approx. 5 years under normal use (for series 227-2XX)
  • Length standard :
    Electromagnetic rotary sensor (for series 369-2XX, 3XX)
    Electrostatic capacity absolute sensor (for series 369-4XX, 2XX)
  • Standard accessories:
    Reference bar, 1 pc. (except for measuring range 0 to 10 mm/0 to 15 mm/0 to 25 mm/0 to 30 mm (0 to 1/0 to 1.2 in) models)
    Spanner (301336), 1 pc. (for series 169-2XX, 369-2XX, 3XX)
    Screwdriver (210183), 1 pc. (for series 227-2XX)

Optional Accessories

  • Connecting cables for 369, 227 Series
    1 m: 05CZA662
    2 m: 05CZA663
  • USB Input Tool Direct : USB-ITN-B (2 m): 06AFM380B
  • U-WAVE-T dedicated connection cable
    160 mm: 02AZD790B
    For foot switch: 02AZE140B

Wireless Data Output* U-WAVEfit

  • U-WAVE-TM : 264-622 (IP67 type) , 264-623 (Buzzer type)
  • U-WAVE-TMB Transmitter
    Mitutoyo Bluetooth® U-WAVE : 264-626 (IP type) , 264-627 (Buzzer type)
  • Connecting unit for U-WAVE-TM/TMB : 02AZF310 (IP67/buzzer type common specification)
    * Only series 369-2XX, 3XX can be attached.

Quickmike
Provides a speedy spindle feed of 10 mm per thimble rotation, which enables widely differently sized features to be measured quickly.

Quickmike Type with Adjustable Measuring Force
Digimatic micrometer dedicated to applications requiring a constant /low measuring force such as measuring wire, paper, and plastic / rubber parts.


SPECIFICATIONS

Metric

Order No.
Range (mm)
Resolution (mm)
Anvil dia. (mm)
Maximum
permissible
error JMPE (µm)
Flatness (µm)
Parallelism (µm)
Measuring
force (N)
Digimatic (LCD)
369-250-30
0 – 25
0.001
20
±4
1
4
3 – 8
369-251-30
25 – 50
369-252-30
50 – 75
±6
6
369-253-30
75 – 100
Quickmike type (LCD)
369-411-20
0 – 30
0.001
20
±4
1
4
3 – 8
369-412-20
25 – 55
Quickmike type adjustable measuring force (LCD)
227-221-20
0 – 15
0.001
14.3
±4
1
3
0.5 – 2.5
227-223-20
0 – 10
2 – 10



Metric : Analog

Order No.
Range (mm)
Graduation (mm)
Anvil dia. (mm)
Maximum
permissible
error JMPE (µm)
Flatness (µm)
Parallelism (µm)
Measuring
force (N)
169-201-10
0 – 25
0.01
20
±4
1
4
3 – 8
169-202-10
25 – 50
169-205-10
50 – 75
±6
6
169-207-10
75 – 100



Inch/Metric

Order No.
Range (in)
Resolution
Anvil dia. (in)
Maximum
permissible
error JMPE (in)
Flatness (in)
Parallelism (in)
Measuring
force (N)
Digimatic (LCD)
369-350-30
0 – 1
0.00005 in/
0.001 mm
0.787
±0.0002
0.00004
0.0002
3 – 8
369-351-30
1 – 2
369-352-30
2 – 3
±0.0003
0.0003
369-353-30
3 – 4
Quickmike type (LCD)
369-421-20
0 – 1.2
0.00005 in/
0.001 mm
0.787
±0.0002
0.00004
0.0002
3 – 8
369-422-20
1 – 2.2



Inch : Analog

Order No.
Range (in)
Graduation (in)
Anvil dia. (in)
Maximum
permissible
error JMPE (in)
Flatness (in)
Parallelism (in)
Measuring
force (N)
169-203-10
0 – 1
0.001
0.787
±0.0002
0.00004
0.0002
3 – 8
169-204-10
1 – 2
169-206-10
2 – 3
±0.0003
0.0003
169-208-10
3 – 4

Note 1: series 369 – Please note that these models are not water-proof.
Note 2: Root tangent length measurement is not available for some types of gears.
