Sumitomo

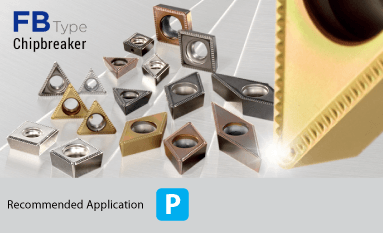

FB type Chipbreaker – เม็ดมีดสำหรับการควบคุมเศษ

ขอบคมตัดที่ออกแบบมาเฉพาะสำหรับการควบคุมเศษตัด

รหัสสินค้า: FB type - Chipbreaker หมวดหมู่: ,

ขอบคมตัดที่ออกแบบมาเฉพาะสำหรับการควบคุมเศษตัด

ลดการแตกบิ่นที่ไม่คาดคิด การหยุดชะงักของโช้ก และความเสียหายของงานในท่อเหล็กกล้า เหล็กกล้ารีด และเหล็กกล้าคาร์บอนต่ำ

1. ลดการแตกบิ่นของคมมีดด้วยแนวสันนูน

2. แนวสันบริเวณหน้ามีดให้สูงเพื่อปรับปรุงการหักเศษ

3. การออกแบบลาดเอียงแบบแปรผันภายในรัศมีปลายมีดเพิ่มการบิดเบี้ยวของเศษตัดและปรับปรุงการแตกหักของเศษตัด

คุณลักษณะ
ช่วงการปรับใช้

ขอบคมตัดที่ออกแบบมาเฉพาะสำหรับการควบคุมเศษตัด

มีการปรับปรุงแยกกันระหว่างแรงตัดต่ำและอัตราป้อนต่ำ
มีการตัดที่มีความเสถียรโดยไม่คำนึงถึงการเปลี่ยนแปลงของระดับการตัด



ชิ้นส่วนดุมล้อ SPCH440

กำจัดการหยุดชะงักของโช้กที่เกิดจากการพันกันของเศษตัดเหล็กกล้ารีด

ชนิด FB-Ex1
เม็ดมีดDCMT11T308N-FB (T3000Z)
เงื่อนไข
การตัด
vc=200 ม./นาที, f=0.03, 0.04, 0.05มม./รอบ
ap=0.50 ถึง 0.60 มม. แบบเปียก

ชิ้นส่วนลูกสูบ SAPH440

กำจัดการหยุดชะงักของโช้กโดยการหักเศษตัดเป็นส่วนเล็กๆ แม้ที่ความลึกในการตัดน้อยก็ตาม

ชนิด FB-Ex2
เม็ดมีดDCMT11T308N-FB (T1500Z)
เงื่อนไข
การตัด
vc=360 ม./นาที, f=0.14มม./รอบ, ap=0.30 มม. (หยาบ) 0.02 มม. (ขั้นสุดท้าย), แบบเปียก

ชิ้นส่วนตลับลูกปืน STKM13A

การแตกหักของเศษตัดที่ดีขึ้นช่วยให้การตัดมีความเสถียรและอายุการใช้งานเครื่องมือนานขึ้น 30%

ชนิด FB-Ex3
เม็ดมีดTPMT110304N-FB (T3000Z)
เงื่อนไข
การตัด
vc=200 ม./นาที, f=0.09มม./รอบ, ap=0.25 มม., แบบเปียก

ชิ้นส่วนคลัตช์ SAPH440

การควบคุมเศษตัดที่ดีขึ้นเพื่อปรับปรุงคุณภาพการผลิต

ชนิด FB-Ex4
เม็ดมีดDCMT11T308N-FB (T3000Z)
เงื่อนไข
การตัด
vc=200 ม./นาที, f=(1)0.08 มม. (2)0.10มม./รอบ, ap=(1)0 ถึง 0.50 มม. (2)0.50 มม., แบบเปียก

ชิ้นส่วนชุดส่งกำลัง S45C

การแตกหักของเศษตัดที่ดีขึ้นลดความเสียหายของเครื่องมือลง 40%

ชนิด FB-Ex5
เม็ดมีดDCMT11T308N-FB (T3000Z)
เงื่อนไข
การตัด
vc=250 ม./นาที, f=0.15มม./รอบ(การเจาะ, ปาดหน้าด้านใน) 0.10 มม./รอบ(มุมมน), ap=0.25 มม., แบบเปียก

ชิ้นส่วนคลัตช์ SCMr420H

คุณภาพผิวที่ดีเยี่ยมพร้อมกับปรับปรุงการหักเศษและความแข็งแรงของคมตัด

ชนิด FB-Ex6
เม็ดมีดDCMT11T304N-FB (T1500Z)
เงื่อนไข
การตัด
vc=220 ม./นาที, f=(1)0.15 มม. (2)0.12 มม. (3)0.18มม./รอบ, ap=0.25 มม., แบบเปียก
