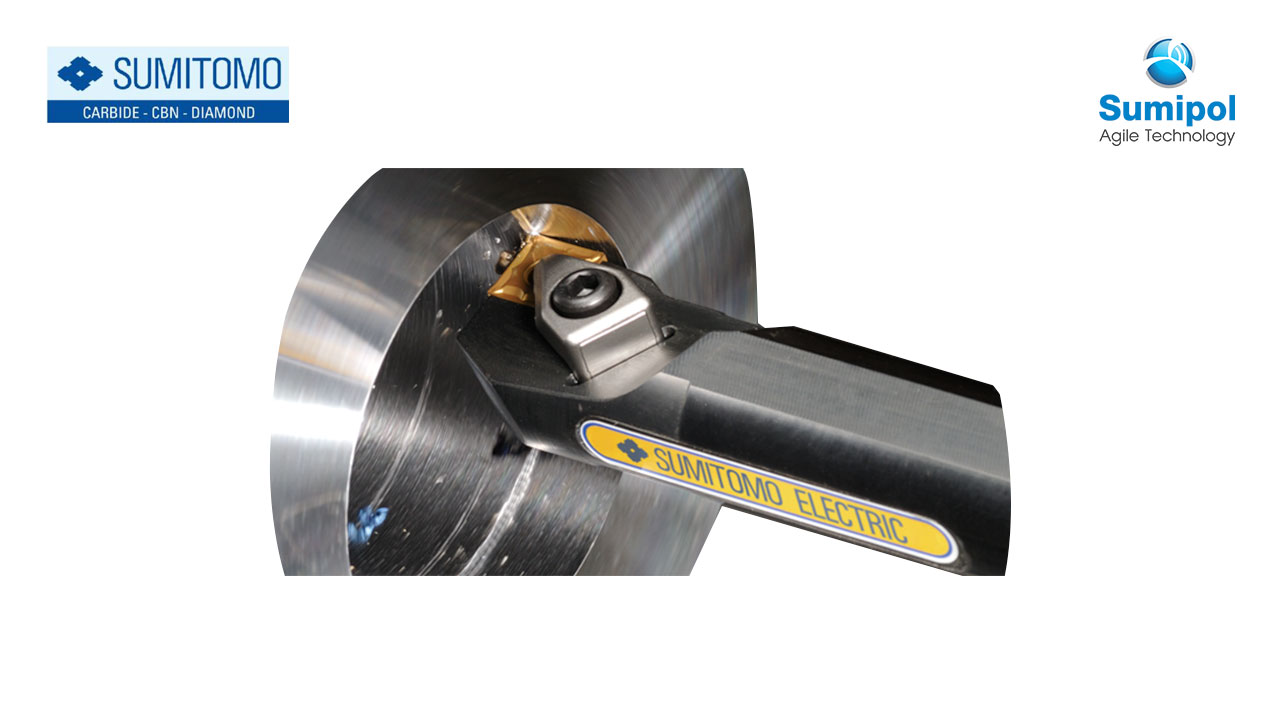

X-Bar-02

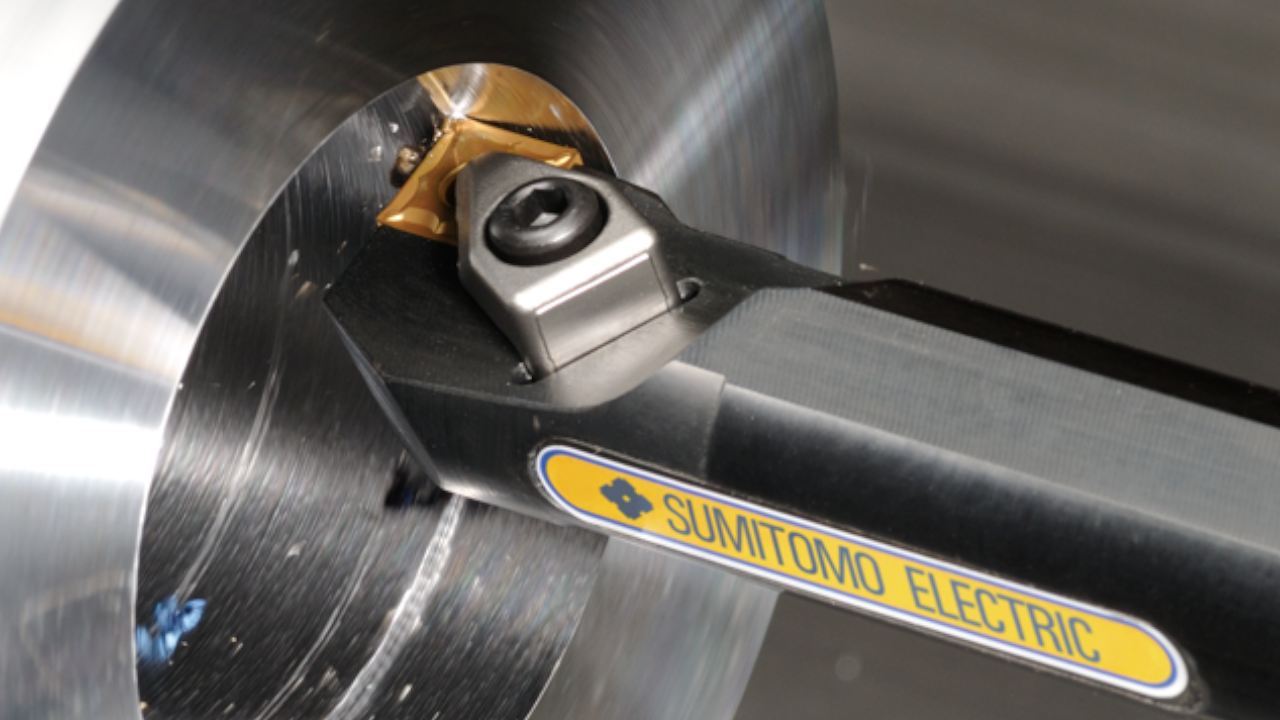

X-Bar
Sumitomo

SumiTurn X-Bar – ก้านเหล็กคว้านในต้านการสั่นสะเทือน

ก้านเหล็กคว้านใน ความสามารถในการต้านการสั่นสะเทือนที่น่าทึ่งให้การดำเนินการที่มีต้นทุนต่ำ ประสิทธิภาพสูง และการเจาะช่องลึก

Download Catalogue
รหัสสินค้า: SumiTurn X-Bar01 หมวดหมู่: ,
ความสามารถในการป้องกันการสั่นสะเทือนที่น่าทึ่งให้ค่าใช้จ่ายต่ำประสิทธิภาพสูงในการดำเนินการเจาะรูลึก

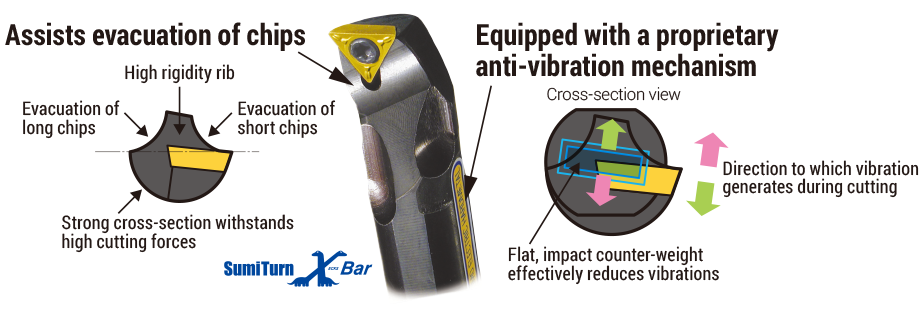

กลไกต้านการสั่นสะเทือน

x-bar_features



ข้อควรระวัง

SumiTurn X-Bar

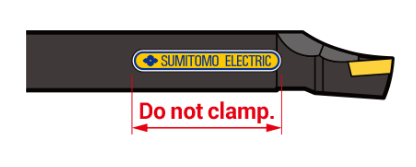

  • การจับยึดบนส่วนที่มีป้ายติดอยู่อาจทำให้เครื่องมือทำงานอย่างไม่ถูกต้องได้ (เนื่องจากกลไกต้านการสั่นสะเทือนในตัว) ดังนั้นส่วนยื่นของเครื่องมือต่ำสุดควรเป็น 3.5 เท่า

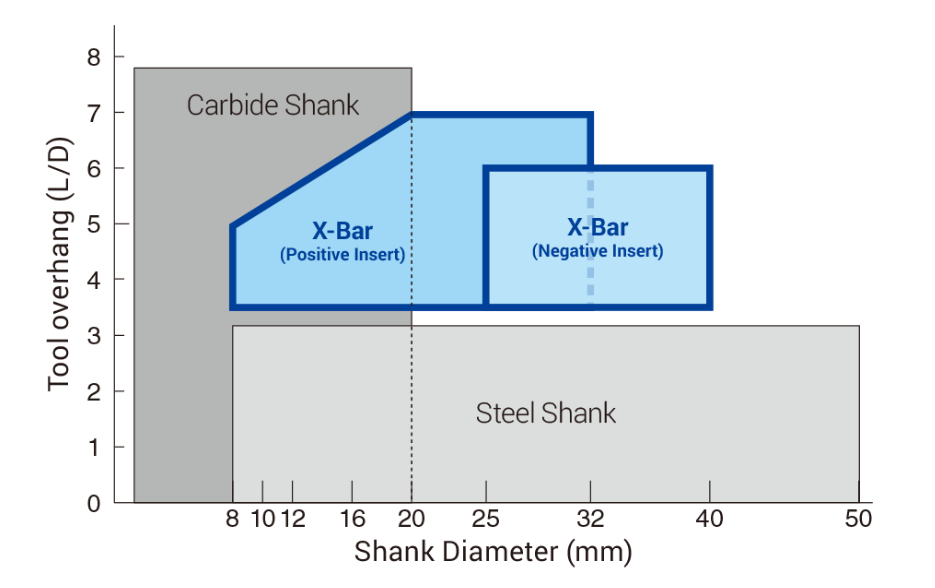

SumiTurn X-Bar-2

1. ให้การเจาะช่องลึก 6 เท่า สำหรับ ø32 มม. ขึ้นไป
2. เม็ดมีดชนิดลบจะลดค่าใช้จ่ายต่อมุม
3. มีลายหน้ามีดให้เลือกมากมายเพื่อการปรับใช้ที่หลากหลายตั้งแต่การตัดหยาบไปจนถึงงานเก็บผิว



เงื่อนไข
การตัด		 vc=20 ถึง 200 ม./นาที, f=0.1 ถึง 0.3มม./รอบ, ap=0.1 ถึง 2.0 มม.

*ส่วนยื่นของเครื่องมือจริงอาจเปลี่ยนแปลง ทั้งนี้ขึ้นอยู่กับวัสดุที่ใช้งาน รูปร่างเครื่องมือ สภาวะการตัด เป็นต้น

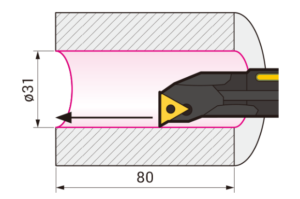

SKH55(High speed steel)

SumiTurn X-Bar-3



ด้าม XBPT216R(B16R-STUPR1103-20)
เม็ดมีด TPMT110304N-SU(AC820P)
เงื่อนไข
การตัด		 vc=120 ม./นาที, f=0.20มม./รอบ, ap=1.0 มม., แบบเปียก

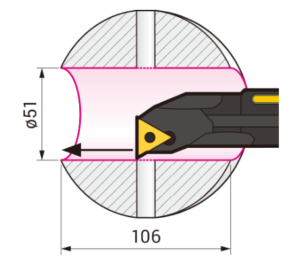

SUS316(Joint parts)

SumiTurn X-Bar-4

ด้าม XBPT325R(B25T-STUPR1604-32)
เม็ดมีด TPMT1604N-SU(AC820P)
เงื่อนไข
การตัด		 vc=104 ม./นาที, f=0.25มม./รอบ, ap=0.15 มม., แบบเปียก
