Yukiwa

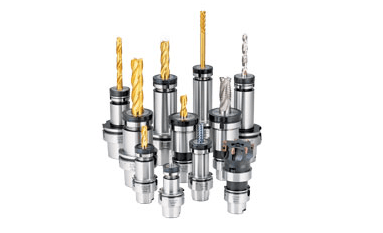

HSK Duplex-Holding Holder

ซีรีส์ที่มีความเที่ยงตรงสูงด้วยระบบหน้าสัมผัสสองด้านภายในกลวง

HSK Hybrid G1 Chuck


รับประกันความแม่นยำของการรันเอาท์แบบรวมที่ 3μm

  • สำหรับรุ่นมาตรฐานที่มีหัวจับคอลเล็ต รับประกันความแม่นยำรันเอาท์ในตัวที่ 3μm

ใช้งานง่ายของตัวจับยึดปลอกรัดด้วยความแม่นยำสูงกว่าตัวจับยึดแบบหด

  • หัวจับ HSK Super G1 ใช้ระบบตัวจับยึดคอลเล็ต และมีความแม่นยำรันเอาท์เท่ากันหรือดีกว่าของตัวจับยึดแบบหดพอดี โดยไม่ต้องใช้อุปกรณ์พิเศษอื่นใด เช่น อุปกรณ์ทำความร้อน ซึ่งทำให้ระยะเวลาในการเปลี่ยนเครื่องมือลดลงอย่างมาก

ใช้งานได้นานถึง 50,000 นาที -1

  • ลักษณะภายนอกที่เรียบง่ายและตรง ไม่มีช่องว่างของน็อตล็อค ควบคุมเพื่อลดเสียงรบกวนตามหลักอากาศพลศาสตร์และการกระจายตัวของของเหลวในการตัด น็อตล็อคขนาดเล็กช่วยลดความรักที่ลอยอยู่ในสมดุล

HSK Super G1 Chuck


รับประกันความแม่นยำของการรันเอาท์แบบรวมที่ 5μm
  • เนื่องจากการเบี่ยงเบนหนีศูนย์รวมกับปลอกรัด รุ่นมาตรฐานรับประกันความแม่นยำ 5μm

แรงยึดเกาะที่แข็งแกร่ง

  • ระบบคอลเล็ตเทเปอร์คู่ช่วยให้มั่นใจได้ถึงแรงบิดในการยึดเกาะที่แข็งแกร่งกว่าคอลเล็ตเทเปอร์เดี่ยว

สุดยอดความสมดุล เหมาะที่สุดสำหรับการตัดด้วยความเร็วสูง

  • การเจียรพื้นผิวภายนอกของตัวจับยึดทำให้มีความสมดุลสูง

ใช้งานได้กับน้ำหล่อเย็นแรงดันสูง

  • ด้วยสกรูซีลสารหล่อเย็น สามารถใช้ตัวจับยึดเพื่อทำงานกับสารหล่อเย็นผ่านสปินเดิลทรูแรงดันสูงได้ถึง 7.0 MPa (70กก./ซม.3)

HSK New Drill Mill Chuck


กำลังบีบ 1 มม. ต่อ 1 คอลเล็ท
  • ปลอกรัดโรงสีสว่าน YCC สามารถบีบได้สูงสุด 1 มม. แต่ขึ้นอยู่กับความจุ

มีความแข็งแกร่งและมีความแม่นยำสูง

  • โดดเด่นด้วยความแข็งแกร่งที่ส่วนการสอดปลอกรัดที่หนาขึ้นของตัวจับยึด และลดความแม่นยำที่ไม่สม่ำเสมอลง

สุดยอดความสมดุล

  • การเจียรพื้นผิวด้านนอกของตัวจับยึดทำให้มีความสมดุลสูง

มีจำหน่ายสำหรับน้ำหล่อเย็นแรงดันสูง

  • ติดตั้งสกรูซีลน้ำหล่อเย็นและจะใช้ได้กับน้ำหล่อเย็นสปินเดิลแรงดันสูงถึง 7.0MPa




การวาดภาพของตัวจับยึดโดยใช้น้ำหล่อเย็นแรงดันสูง




Hybrid G1 Chucks with HSK 25E/32E/40E




Super G1 Chucks with HSK 25E / 32E / 40E




Super G1 Chucks with HSK 40A / 63A



สเปคพิเศษเฉพาะเครื่องบราเดอร์
ท่อน้ำหล่อเย็นและสกรูสำรองซีลน้ำหล่อเย็นเป็นอุปกรณ์เสริมที่แยกจากกัน
L3 คือความยาวเมื่อติดตั้งสกรูสำรองซีลสารหล่อเย็น
มีรูสำหรับการหนีบแบบแมนนวลและชิป ID ให้เลือกเป็นตัวเลือก

HSK Holder Dimensions



New Drill Mill Chucks with HSK 40A / 63A



For NDC7S series, collet end level is lower than that of the Nut.
Coolant duct and coolant sealing back-up screw are separate accessories.
L3 is the length when the coolant sealing back-up screw is mounted.
Holes for manual clamping and ID chip are available as option.

Coolant Sealing Back-up Screws (Special Accessory)


  • Coolant sealing back-up screw with a floating mechanism to increase contacting to the tool.
