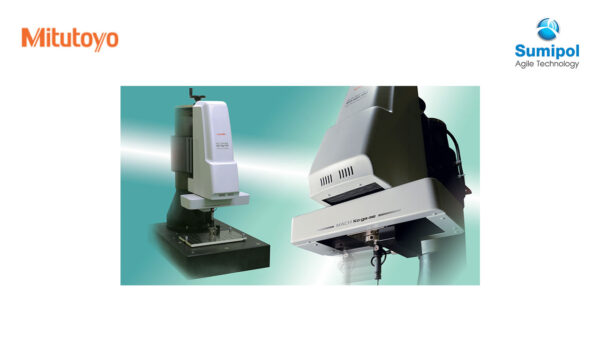

MACH Ko-ga-me – เครื่องวัด CMM ในไลน์การผลิต

A fast, highly accurate and flexible CNC measuring head

Download Catalogue

หมวดหมู่: เครื่องมือวัด, เครื่องวัดชิ้นงานละเอียด 3 มิติ

รายละเอียดเพิ่มเติม
Technical Specifications

MACH Ko-ga-me สามารถใช้ในแอปพลิเคชันแบบสแตนด์อโลนหรือแบบรวมเข้าในไลน์การผลิต
หากจำเป็นระบบสามารถวัดคุณสมบัติชิ้นงานที่เกิน X-stroke ของ Ko-ga-me โดยการติดตั้งชิ้นงานหรือ Ko-game บนแกน X เสริม
เหมาะสำหรับการตรวจสอบชิ้นงานขนาดใหญ่หรือขนาดเล็กและมีตัวเลือก probes การวัดที่หลากหลาย รวมถึง touch-trigger และประเภทการสแกน

Model		KGM888-B	KGM888-B
Measuring range (X, Y, Z)		80×80×80mm	120×120×80mm
Accuracy*3	Max. permissible length measurement error E0,MPE (ISO 10360-2:2009)	19-21ºC: (2.4+5.7L/1000)μm
		15-25ºC: (2.7+6.4L/1000)μm
		10-30ºC: (3.1+7.2L/1000)μm
		10-35ºC: (3.4+7.9L/1000)μm
	Repeatability range R0,MPL (ISO 10360-2:2009)	1.9μm*4
		1.3μm*5
	Max. permissible single stylus form error PFTU,MPE (ISO 10360-5:2010)	2.2μm
	Maximum permissible error (scanning mode) MPETHP (ISO 10360-4:2000)	2.7μm(30s)
Drive speed		Max. 200 (1 axis) / Max. 340 (Composition of 3 axes)
Drive acceleration		Max. 3900 (1 axis) / Max. 6750 (Composition of 3 axes)
