ฟังก์ชัน STREAM ให้ปริมาณงานสูงอย่างน่าทึ่ง เนื่องจากการวัดแบบไม่หยุดนิ่ง โดยที่การเคลื่อนไหวของกล้องและแสงแฟลชจะซิงโครไนซ์กัน ฟังก์ชันนี้สามารถย่นระยะเวลาการวัดได้มากกว่า StrobeSnap เนื่องจากการวัดองค์ประกอบอย่างต่อเนื่อง ดังที่แสดงในภาพแนวคิดการวัดต่อไปนี้
- นี่คือรุ่นที่เหนือกว่าของ QUICK VISION ซึ่งมาพร้อมกับฟังก์ชัน StrobeSnap เป็นมาตรฐาน ทำให้สามารถวัดค่าได้อย่างรวดเร็ว
- เราขอเสนอรุ่นที่มี Tracking Auto Focus (TAF) ที่สามารถโฟกัสวัตถุได้อย่างรวดเร็ว ช่วยเพิ่มปริมาณงานได้อย่างมาก
- การเคลื่อนไหวของกล้องและแสงแฟลชจะซิงโครไนซ์กันเพื่อวัดค่าการมองเห็นอย่างต่อเนื่องโดยไม่ต้องหยุดเวที ทำให้สามารถใช้ STREAM เพื่อลดระยะเวลาการวัดได้อย่างมาก
เทคโนโลยีที่ไม่เคยหยุดพัฒนา
เทคโนโลยีการวัดแบบไม่สัมผัสขั้นสูง
- หน่วยหลักที่ออกแบบมาอย่างดีพร้อมโครงสร้างสำหรับการวัดที่แม่นยำสูงและโฟกัสอัตโนมัติ
- การผสานรวมเทคโนโลยีประสิทธิภาพสูงเหล่านี้ทำให้การวัดแบบ 3 มิติโดยไม่ต้องสัมผัสกลายเป็นจริง

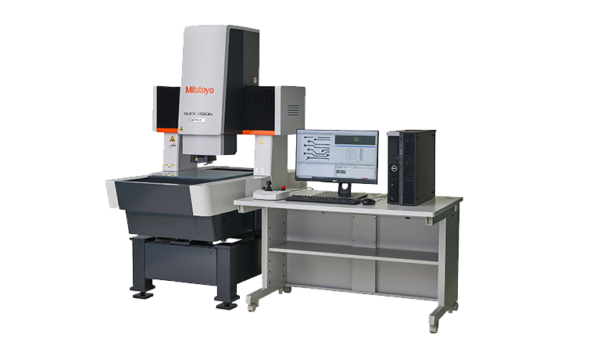

- QUICK VISION Pro ซึ่งเป็นกลุ่มเครื่องมือวัดด้วยภาพ CNC ของเรา ไม่เคยหยุดพัฒนา
ช่วยให้สามารถวัดงานได้ครั้งละจํานวนมาก (High-Throughput)
- ในช่วงไม่กี่ปีมานี้ เทคโนโลยีที่อยู่รอบๆ ชีวิตของเราได้เข้าสู่ช่วงการเปลี่ยนแปลงครั้งใหญ่ การอัปเดตรายวันและนวัตกรรมทางเทคโนโลยีในยานยนต์ การสื่อสาร 5G และเทคโนโลยี IoT กำลังพัฒนาไปอย่างความเร็วแบบที่ไม่เคยมีมาก่อน
- QUICK VISION Pro ได้รับการพัฒนาเพื่อให้ทันกับนวัตกรรมทางเทคโนโลยีและความท้าทายทางอุตสาหกรรมเหล่านี้
การใช้งาน
ตัวอย่าง การวัดอย่างต่อเนื่องด้วย STREAM
- การวัดงานได้ครั้งละจํานวนมาก (High-Throughput) ของ QUICK VISION Pro เหมาะสำหรับการวัดตำเเหน่งชิ้นงานในกระบวนการ RDL สำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์ FO-PLP นอกจากนี้ IO software ที่หลากหลาย (ตัวเลือกเสริม) จะช่วยให้คุณรวมระบบอัตโนมัติได้อย่างง่ายดาย เช่น การถ่ายโอนชิ้นงานโดยอัตโนมัติด้วยหุ่นยนต์ SCARA เป็นต้น

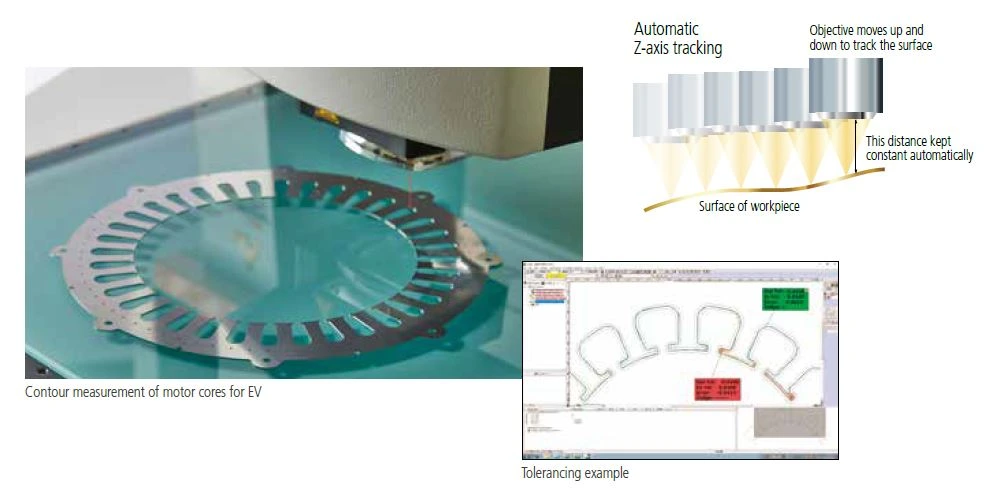

ตัวอย่าง การติดตามแกน Z วัดชิ้นงานครั้งละจํานวนมาก (High-Throughput)
- QUICK VISION Pro สามารถตรวจจับขอบชิ้นงานด้วยความเร็วสูงและมีประสิทธิภาพสูง ด้วยฟังก์ชัน StrobeSnap ที่พัฒนาขึ้นใหม่ ใช้ TAF (Tracking Auto Focus) ช่วยในการวัดขอบชิ้นงานที่ไม่คงที่ โดยการตรวจจับขอบชิ้นงานโดยอัตโนมัติ

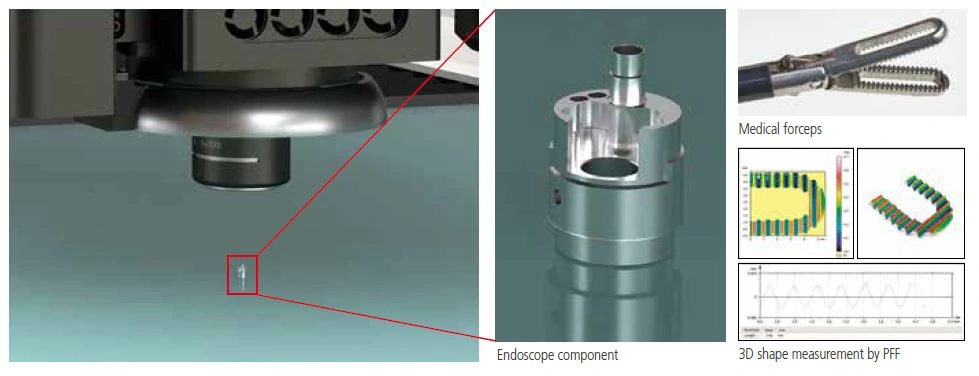

ตัวอย่าง การวัดชิ้นส่วนเครื่องมือแพทย์
- เมื่อวัดชิ้นส่วน”ทางการแพทย์” ที่มีขนาดเล็กพิเศษที่ต้องการ “ความน่าเชื่อถือ” สูง
QUICK VISION Pro มีประสิทธิภาพในการวัดชิ้นงานที่มีขนาดเล็กมาก เนื่องจากมีเลนส์ใกล้วัตถุที่หลากหลาย ดังนั้น แม้แต่ชิ้นส่วนที่มีรูปทรงละเอียดซับซ้อนที่เครื่องมือวัดแบบสัมผัสทั่วไปไม่สามารถวัดได้ แต่สามารถวัดได้ด้วย PFF ซึ่งทำการวัดแบบ 3 มิติตามโทนมืดกับสว่างของภาพ (Image Contrasts) และ CPS (Non-contact displacement sensor)
TECHNOLOGY ฟังก์ชันที่หลากหลายรองรับการวัดรูปแบบต่างๆ
- QUICK VISION Pro ประสบความสำเร็จในการผสานรวมเทคโนโลยีการวัดระดับสูงที่ Mitutoyo ได้พัฒนาขึ้นตลอดหลายปีที่ผ่านมา ด้วยการรวมเลนส์ใกล้วัตถุมาตรฐาน ซอฟต์แวร์พิเศษ (QVPAK) และเซ็นเซอร์เสริมต่างๆ เข้าด้วยกัน ทำให้ QUICK VISION Pro มีฟังก์ชันการทำงานที่หลากหลายเพื่อรองรับการวัดประเภทต่างๆ
- QV Pro ยังคงปรับปรุงฟังก์ชันการทำงานเหล่านี้ต่อไป เพื่อรองรับการแก้ปัญหาที่ท้าทายมากยิ่งขึ้นและตอบสนองความต้องการที่เพิ่มขึ้นของสภาพแวดล้อมการวัด

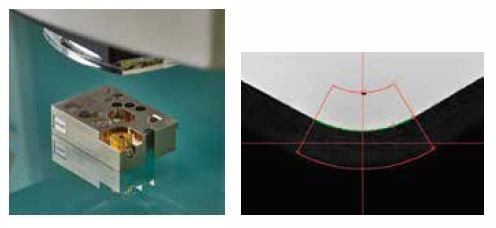

StrobeSnap : ภาพขยายที่ถ่ายผ่านเลนส์จะแสดงบนหน้าจอ PC สามารถใช้ฟังก์ชันต่างๆ รวมถึงการตรวจจับขอบและการโฟกัสอัตโนมัติเพื่อวัดขนาดชิ้นงานได้ (ใช้ได้กับทุกรุ่น)

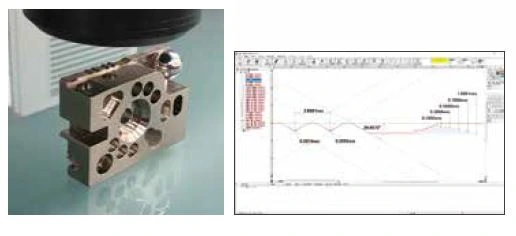

Touch Trigger Probe : การวัดชิ้นงาน 3D ในจุดที่วัดยากสำหรับการใช้กล้องเพียงอย่างเดียว ระบบสามารถจับภาพวัตถุ 3 มิติ ด้วยการใช้หัววัดทริกเกอร์แบบสัมผัส วัดที่ด้านข้างในความสูงที่กำหนด โดยไม่ต้องหมุนปรับตำแหน่งชิ้นงาน
CPS Probe : การวัดแบบไม่สัมผัสของพื้นผิวมุมสูงชันและวัตถุโปร่งใส ใช้ความยาวโฟกัสที่แตกต่างของแหล่งกำเนิดแสงสีขาวในการวัดพื้นผิวที่ทำมุม
นอกจากนี้ ความหนาบางของวัตถุโปร่งใสยังถูกวัด ด้สยการตรวจจับความสูงของพื้นผิวพร้อมกันสองจุดบนวัตถุ

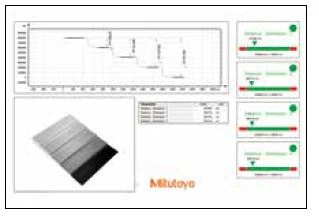

White Light Interferometer : จับภาพลักษณะโครงสร้างระดับกล้องจุลทรรศน์ของวัตถุ 3 มิติโดยใช้ White Light Interferometer
ระบบจะทำการวัด 3 มิติที่มีความแม่นยำสูงสำหรับการวิเคราะห์พื้นผิว (ความหยาบ ฯลฯ) และการวัดรูปร่าง

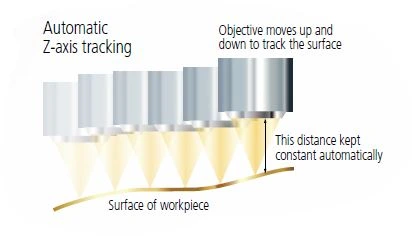

Tracking Auto Focus (TAF) : การวัดรูปร่างของวัตถุทุกชนิด เลเซอร์ที่ปล่อยออกมาจากเลนส์ใกล้วัตถุทำให้สามารถจับโฟกัสอัตโนมัติได้ ระบบจะคงวัตถุให้อยู่ในโฟกัสโดยอัตโนมัติตามรูปร่าง ทำให้ไม่ต้องปรับโฟกัสและเพิ่มปริมาณงานในการวัด
PFF (Points From Focus) 3D : การวัดด้วยภาพตัดขวางหลายภาพ
การสแกนวัตถุด้วยการโฟกัสอัตโนมัติ เลนส์ใกล้วัตถุสามารถจับภาพตัดขวางได้หลายภาพ (Image Contrasts) ที่ความสูงต่างกัน จึงได้ข้อมูลรูปร่าง 3 มิติจากภาพดังกล่าว
Laser Probe : การวัดความแตกต่างของความสูงและรูปทรงโค้งแบบไม่สัมผัสด้วยความเร็วสูง โดย Laser Confocal Sensor ซึ่งได้รับผลกระทบจากสีของวัตถุน้อยกว่า สามารถสแกนพื้นผิวได้ เซ็นเซอร์สแกนวัตถุเพื่อจับข้อมูลรูปร่างพื้นผิวได้โดยไม่ต้องสัมผัสชิ้นงาน
QV Index : ขั้นตอนการวัดอย่างง่าย ช่วยให้สามารถทำการวัดอัตโนมัติพื้นผิวหลายแบบในการตั้งค่าเดียว
