ไมโครมิเตอร์ วัดเกลียวสกรู

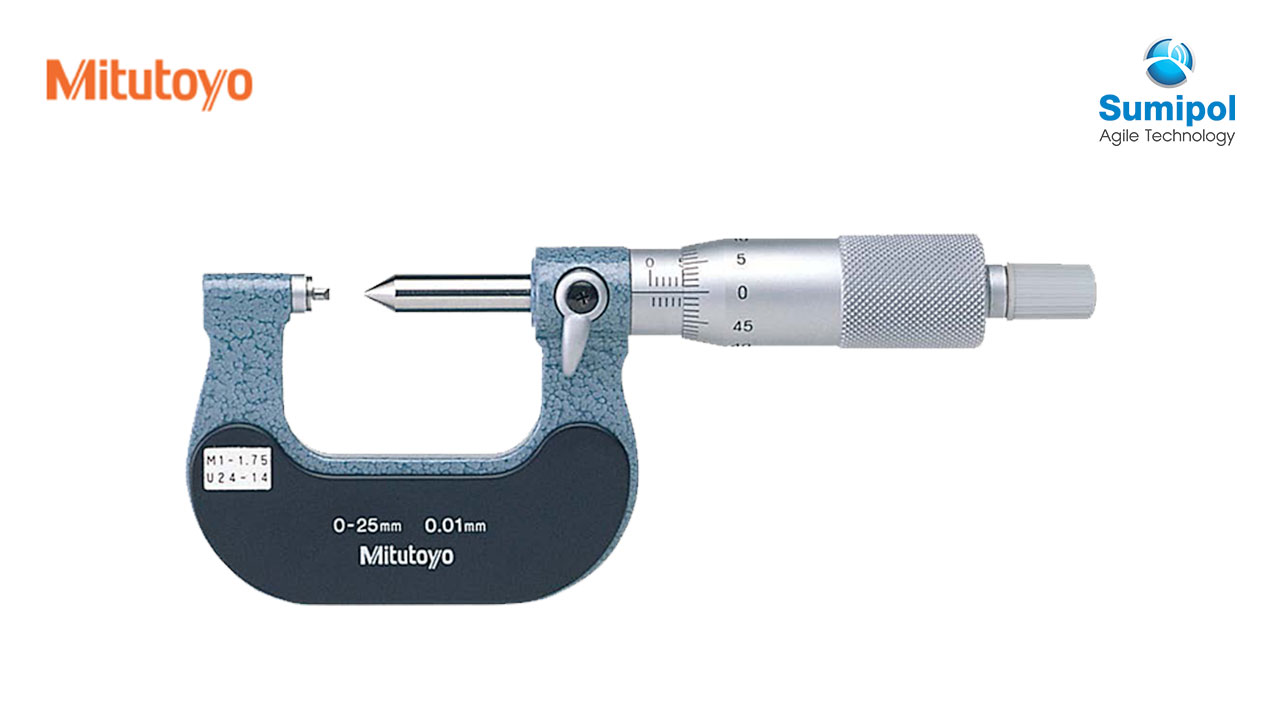

ไมโครมิเตอร์ วัดเกลียวสกรู แบบ Fixed anvil type มีปลายแกนรับ (Anvil) และ แกนวัด (Spindle) ที่เหมาะสำหรับการวัดเกลียวสกรูในตัว

Screw Thread Micrometers SERIES 125

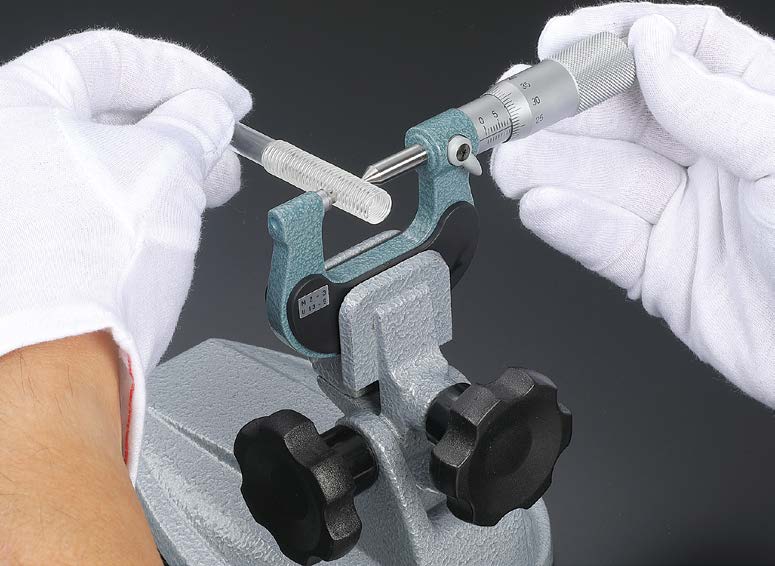

  • มีปลายแกนรับ (Anvil) และ แกนวัด (Spindle) สำหรับการวัดเกลียวสกรูในตัว
  • สามารถอ่านค่าเส้นผ่านศูนย์กลางของสกรูโดยตรง (ไม่จำเป็นต้องคำนวณ)
  • มาพร้อมกับตัวหยุดแกนหมุน (Ratchet Stop) เป็นตัวตัดแรงในการวัด
  • มีแกนรับแบบ Fixed anvil type เพื่อให้พอดีกับมุมองศาเกลียว 60º threads.



Standard Accessories : Spanner (301336), 1 pc.


SPECIFICATIONS

Metric

Order No.
Thread to be measured (Metric / Unified)
Range (mm)
Graduation (mm)
Spindle feed error (μm)
125-101
0.4 – 0.5 mm / 64 – 48TPI
0 – 25
0.01
3
125-102
0.6 – 0.9 mm / 44 – 28TPI
125-103
1 – 1.75 mm / 24 – 14TPI
125-104
2 – 3 mm / 13 – 9TPI
125-105
3.5 – 5 mm / 8 – 5TPI
125-106
0.4 – 0.5 mm / 64 – 48TPI
25 – 50
125-107
0.6 – 0.9 mm / 44 – 28TPI
125-108
1 – 1.75 mm / 24 – 14TPI
125-109
2 – 3 mm / 13 – 9TPI
125-110
3.5 – 5 mm / 8 – 5TPI
125-111
0.6 – 0.9 mm / 44 – 28TPI
50 – 75
125-112
1 – 1.75 mm / 24 – 14TPI
125-113
2 – 3 mm / 13 – 9TPI
125-114
3.5 – 5 mm / 8 – 5TPI
125-115
5.5 – 7 mm / 4.5 – 3.5TPI
125-116
0.6 – 0.9 mm / 44 – 28TPI
75 – 100
125-117
1 – 1.75 mm / 24 – 14TPI
125-118
2 – 3 mm / 13 – 9TPI
125-119
3.5 – 5 mm / 8 – 5TPI
125-120
5.5 – 7 mm / 4.5 – 3.5TPI

Note: A matching setting standard is supplied with each model (except for 0 to 25 mm measuring range).
The setting standard is for metric threads (unified) 60°.
