Improved machine rigidity
- ความเร็วสูงและความแม่นยำในการวัดนั้นมั่นใจได้ด้วยการออกแบบใหม่ของตัวเครื่องที่ปรับปรุงความแข็งแกร่งของโครงสร้างและกลไกการออกแบบใหม่
Newly developed, built-in, high-performance controller
- ใช้ระบบเซอร์โวดิจิตอลที่ประมวลผลลูปควบคุมทั้งหมดสำหรับตำแหน่งความเร็วและกระแสเป็นสัญญาณดิจิตอล
- ระบบเซอร์โวแบบดิจิตอลมีประโยชน์ดังต่อไปนี้:
(1) เสื่อมสภาพเล็กน้อยตามเวลา
(2) ช่วงไดนามิกกว้าง
(3) ใช้งานง่ายของอัลกอริทึมการควบคุมประเภทต่าง ๆ
Scanning measurement technology
การตรวจวัดการสแกนประสิทธิภาพสูงทำได้โดยการปรับปรุงความแข็งแกร่งของโครงสร้างและผนวกรวมเทคโนโลยีการชดเชยที่พัฒนาขึ้นใหม่
Maximum permissible scanning probing error: MPETHP = 1.3 μm (STRATO-Apex 574)
Maximum permissible scanning test time MPTtHP = 40 sec (STRATO-Apex 574)
(cf. Existing FALCIO Series: MPETHP = 2.2 μm)
* Probe used: SP25M
Internal heat generation minimized
- คอนโทรลเลอร์อยู่นอกตำแหน่งหลักหน่วยจึงช่วยลดผลกระทบของสร้างความร้อนบนยูนิตหลัก
- รูปแบบกะทัดรัด ได้รับผลในรอยขนาดเล็กแม้กับภายนอกตำแหน่งควบคุม
Ultra-high precision glass scales
- crystallized glass scale ที่มีความแม่นยำสูงเป็นพิเศษซึ่งไม่มีการขยายตัวทางความร้อน (สัมประสิทธิ์ของการขยายตัวเชิงเส้น 0.01 × 10-6 / ° C) รวมกับตัวเข้ารหัสเชิงเส้นสะท้อนแสงประสิทธิภาพสูงด้วยความละเอียด 2/100 μmเพื่อสร้างหน่วยการวัดความแม่นยำสูงพิเศษที่ติดตั้งในแต่ละแกนของ STRATO-APEX โดยทั่วไปเป็นหน่วยเดียวกับที่ใช้ในซีรีย์ LEGEX ของ CNC เครื่องวัดพิกัดความแม่นยำสูงพิเศษ(ใช้ได้กับซีรี่ส์ STRATO-Apex 700/900)
- วิธีการที่ไม่เหมือนใครที่ใช้กับ scale ช่วยลดข้อผิดพลาด hysteresis ที่อาจเกิดขึ้นได้จากความแตกต่างของสัมประสิทธิ์การขยายตัวเชิงเส้น ระหว่างระนาบการติดตั้งและสเกล
Vibration-damping unit included as a standard accessory
- การสั่นสะเทือนของพื้นที่ติดตั้งอุปกรณ์แสดงเป็นรูปแบบของค่าการวัด ซีรี่ส์ STRATO-Apex มาพร้อมกับการลดการสั่นสะเทือนใช้ auto-leveling air springs ปรับระดับอัตโนมัติ ชุดลดแรงสั่นสะเทือนไม่เพียงป้องกันพื้นการสั่นสะเทือนจากการเข้าถึงหน่วยหลัก แต่ยังมีฟังก์ชั่นที่ใช้เซ็นเซอร์เพื่อตรวจจับการเปลี่ยนแปลง การโหลดที่เกิดจากการเคลื่อนไหวของแต่ละแกน การจัดวางชิ้นงานและเรียกคืนอย่างรวดเร็วของ main unit ในการวางแนวแนวนอน

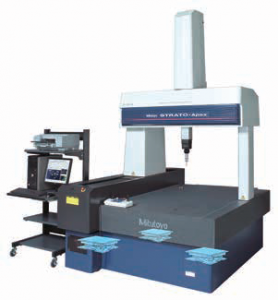

^ Vibration-damping unit with auto-leveling air springs
