SurfaceMeasure-02
Mitutoyo

SurfaceMeasure – หัวโพรบสแกนชิ้นงานโดยไม่ต้องสัมผัส

สำหรับการวัดแม่นยำสูง ความเร็วสูงและมีประสิทธิภาพสูง

Download Catalogue
หมวดหมู่: ,

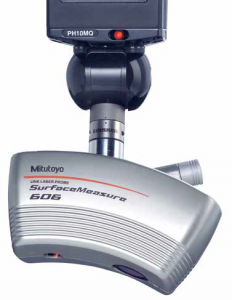

Introducing the new non-contact laser probe

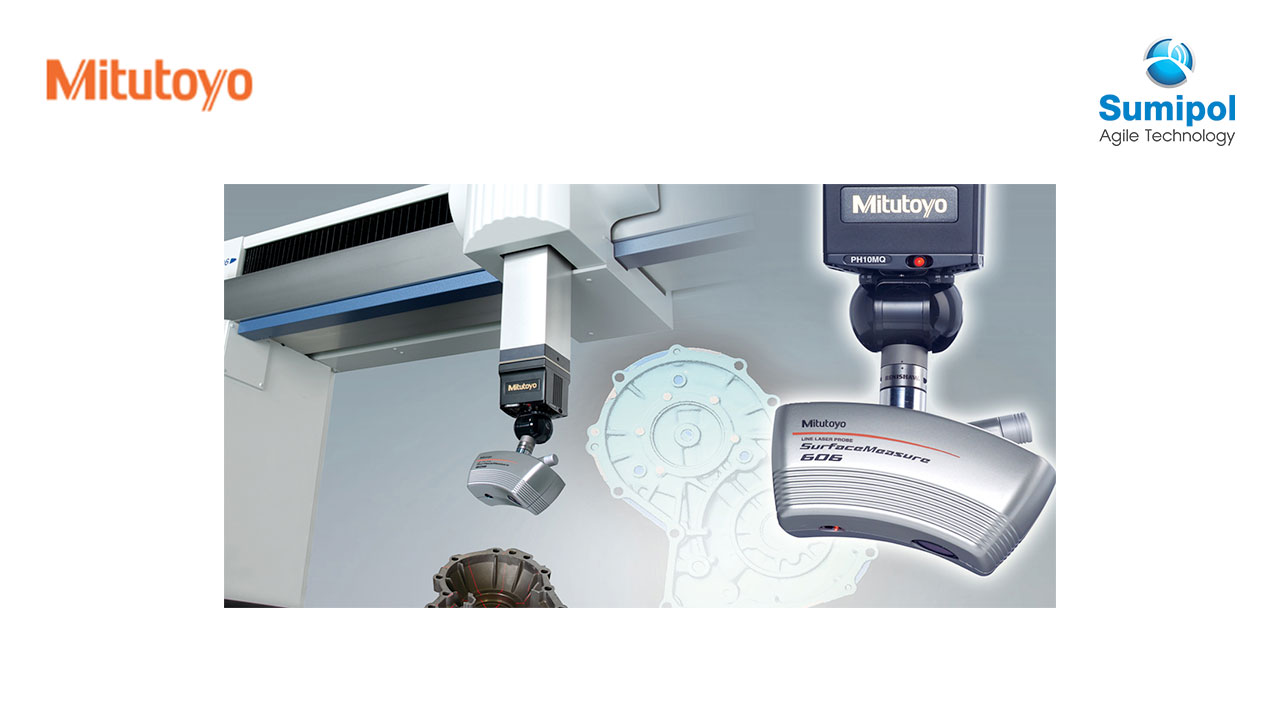

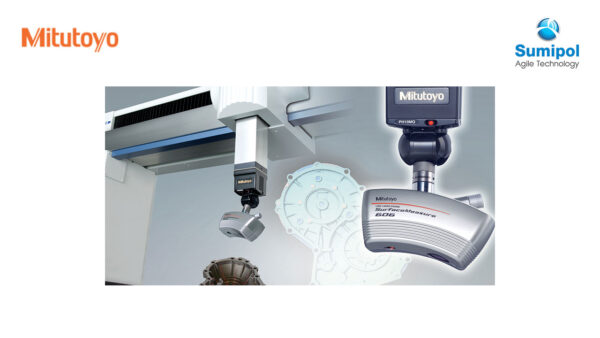

SurfaceMeasure สามารถใช้ได้กับเครื่อง coordinate measuring machines (CMM) ส่วนใหญ่เป็นระบบตรวจสอบ เช่นเดียวกับระบบการผลิตที่สามารถใช้ได้ตลอดทั้งกระบวนการ ตั้งแต่ขั้นการพัฒนาและสร้างต้นแบบเพื่อการผลิต

SurfaceMeasure series

SurfaceMeasure รุ่นต่างๆแบบ non-contact โพรบแบบเลเซอร์ที่ใช้การฉายรังสีที่แตกต่างกัน 3 วิธีการและช่วงการวัด ทั้งหมด 6 รุ่น สุมิพลฯสามารถแนะนำให้ใช้หัววัดเลเซอร์ที่เหมาะสมของพื้นผิวชิ้นงานวิธีการใช้งาน ฯลฯ สำหรับลูกค้าแต่ละราย



Item/Model Surface Measure
403 *1		 Surface
Measure
606		 Surface
Measure
610		 Surface
Measure
1010		 Surface
Measure
606T		 Surface
Measure
201FS
Laser irradiation method Line Laser (single) Line Laser (cross) Flying spot
Max. scan width 40mm 60mm 60mm Max. 100mm 3x65mm Max. 23mm
Max. scan depth 30mm 60mm 100mm 100mm 65mm 15mm
Working distance 66mm 123mm 165mm 165mm 203.5mm 57.5mm
Scanning error *2 8μm 12μm 15μm 18μm 17μm 1.8μm
Max. Acquisition rate 60,000 points/sec 75,000 points/sec 3×25,500 points/ sec 25,000 points/sec
Mass 430g 430g 400g 400g 480g 500g
Laser Class EN/IEC Class2 [ EN/IEC 60825-1(2007) ]
JIS Class2 [ JIS C 6802 : 2011 ]
Laser Type Red semiconductor Semiconductor
Line Laser Wave length 660nm 670nm
Output 4mW 1mW
Point Laser Wavelength – 635nm –
Output – 1mW –
