KABUTO

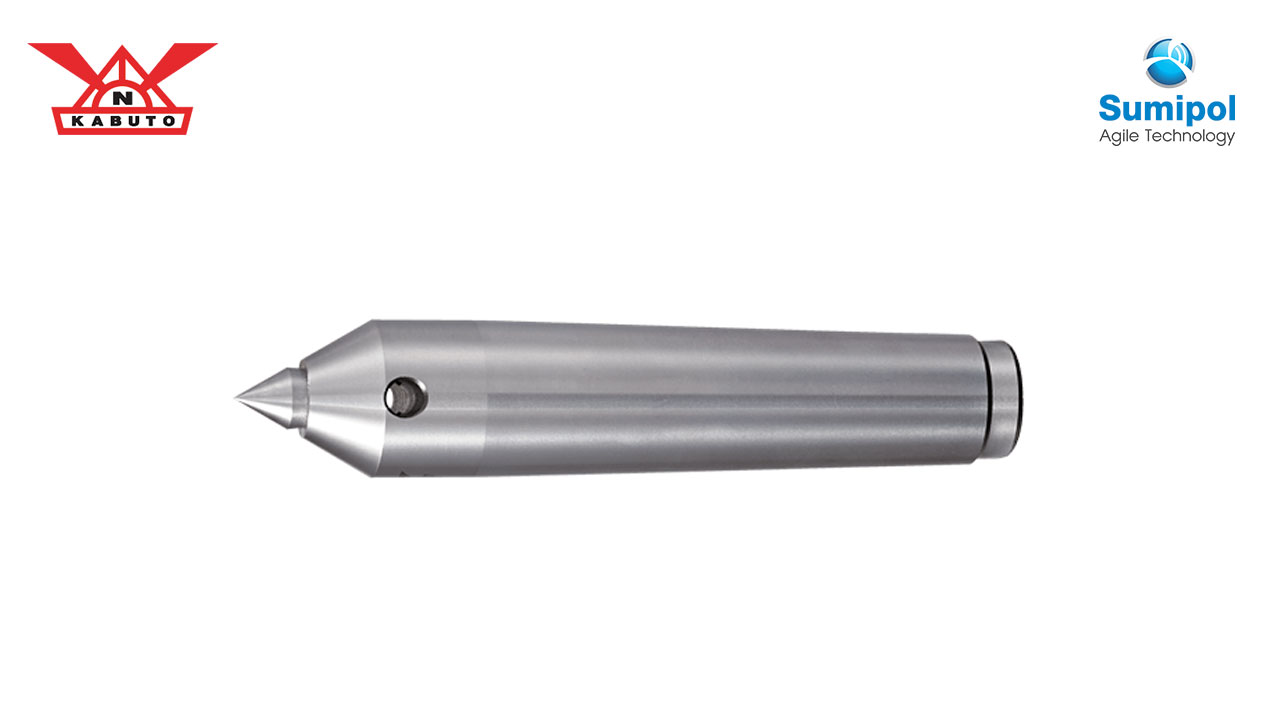

KL KABUTO LATHE CENTER – Cylindrical Grinding Machine

Regular model for cylindrical grinding machine.
The replacement head enables cost reduction.


  • See Technical Specifications (HEAD LIST) for center head types.
  • The center heads available for KL-1 are M.T. No.2,3 and 4.
  • Type KL comes with the center head A and then the center head ejecting drift DHN-1.
DIMENSIONS TABLE
(UNIT mm)
MODEL TYPE M.T. φD φh A C E F L WEIGHT (g)
KL-1 No.1 18 15.5 37.7 58 3.5 24 95.7 210
KL-2 No.2 18 15.5 37.7 69 5 24 106.7 270
KL-3 No.3 24.1 16 41.1 86 5 27.4 127.1 470
KL-4 No.4 31.6 16 47.7 109 6.5 34 156.7 850

*Dimensions are subject to change for alteration without prior notice.



HEAD LIST

HEAD LIST



LOAD CAPACITY & MORSE TAPAR TABLE

ASSUME BEARING LIFE OF 2000 HOURS   (UNIT kgf)

KFL & KFN

KFL
KFN
MORSE TAPER LOAD / rpm 500 1,000 2,000 3,000 4,000 5,000 6,000 7,000
M.T.-3 RADIAL 330 238 192 161 146 137 129 96
THRUST 196 140 113 95 86 81 75 60
M.T.-4 RADIAL 527 419 332 290 264 244 230 172
THRUST 300 238 189 165 150 139 130 104
M.T.-5 RADIAL 705 577 454 409 360 325 306 230
THRUST 470 385 303 273 240 217 204 153

KS & KSN

KS
KSN
MORSE TAPER LOAD / rpm 500 1,000 2,000 3,000 4,000 5,000
M.T.-2 RADIAL 168 135 107 93 84 78
THRUST 221 177 140 122 111 104
M.T.-3 RADIAL 237 190 151 132 120 110
THRUST 312 250 198 173 157 145
M.T.-4 RADIAL 425 340 268 235 213 198
THRUST 556 445 353 308 280 260
M.T.-5 RADIAL 630 504 400 349 317 294
THRUST 780 662 525 460 417 387

KC & KCW

KC
KCW
MORSE TAPER LOAD / rpm 50 150 500 1,000 2,000 3,000
M.T.-1 RADIAL 53 29 24 20 16 12
THRUST 55 37 29 23 20 15
M.T.-2 RADIAL 212 115 95 77 61 48
THRUST 282 189 148 112 97 77
M.T.-3 RADIAL 340 200 160 125 108 86
THRUST 430 298 237 191 155 124
M.T.-4 RADIAL 643 380 302 231 206 164
THRUST 665 445 352 280 245 194
M.T.-5 RADIAL 910 605 485 385 308
THRUST 1065 713 564 450 360
M.T.-6 RADIAL 2800 2100 1380 1170
THRUST 3750 2770 1850 1470

【NOTES】 Load capacity is a value that shows the lifetime limitation of the bearing, and is therefore not a value for the center itself.



MORSE TAPER TABLE

MORSE TAPER GAUGE LINE ONE-SIDED TAPER ANGLE TAPER RATIO
No.1 Ø 12.065 1° 25′ 43″ 0.049882
No.2 Ø 17.780 1° 25′ 50″ 0.049951
No.3 Ø 23.825 1° 26′ 16″ 0.050196
No.4 Ø 31.267 1° 29′ 15″ 0.051938
No.5 Ø 44.399 1° 30′ 26″ 0.052626
No.6 Ø 63.348 1° 29′ 36″ 0.052138
