ปากกาจับชิ้นงาน เป็นเครื่องมือพื้นฐานสำหรับการตัดเฉือนที่ต้องการความเที่ยงตรงสูง เนื่องจากช่วยลดความเสี่ยงหรืออันตรายที่อาจเกิดขึ้นในงานที่ใช้เครื่องจักรกล และช่วยให้ได้ผลงานที่ถูกต้องแม่นยำ มีประสิทธิภาพมากยิ่งขึ้น ทำความรู้จักกับ ปากกาจับชิ้นงาน CNC จะดีกว่าปากกาจับชิ้นงานประเภทต่าง ๆ ที่ใช้ในโรงงานอย่างไร ทำไมถึงต้องใช้ แล้วมีจุดเด่นอะไรบ้าง บทความนี้มีคำตอบ
ปากกาจับชิ้นงาน คือ อะไร?
ปากกาจับชิ้นงาน คือ อุปกรณ์จับยึดชิ้นงานให้อยู่ในตำแหน่งที่ต้องการ โดยหนีบเข้าระหว่างแผ่นปากจับชิ้นงาน (Jaws) ทั้งสองข้าง ข้างหนึ่งยึดตายอยู่กับที่และอีกข้างสามารถหมุนเลื่อนเข้า-ออกได้ โดยใช้กลไกของสกรู ได้รับการออกแบบให้ติดตั้งกับโต๊ะงาน
ใช้เพื่อจับยืดหรือหนีบชิ้นงานให้สะดวกต่อการเลื่อย, เจาะ, ขัด, ตัด ฯลฯ ให้ความแข็งแกร่ง มั่นคง และปลอดภัยมากกว่าการถือวัตถุด้วยมือ อ่านเพิ่ม : ปากกาจับชิ้นงาน คืออะไร มีกี่ประเภท ใช้งานอย่างไรบ้าง
ประเภทของปากกาจับชิ้นงาน

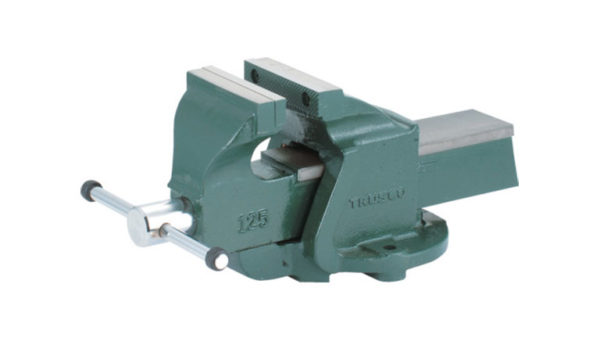

ปากกาจับชิ้นงานทั่วไป (Standard Bench Vise)
ปากกาจับชิ้นงานประเภทนี้สามารถใช้ได้บนโต๊ะทำงาน (work bench) เหมาะสำหรับงานจับชิ้นงานทั่วไปแต่ไม่สามารถใช้กับเครื่องกัด CNC, เครื่องเราเตอร์ หรือเครื่องกัดทั่วไป
ปากกาจับชิ้นงานเครื่องจักร (Machine Vise)
ปากกาจับชิ้นงานเครื่องจักร (Machine Vise) คือ ปากกาจับชิ้นงานหนักที่ทำจากโลหะ แบบดั้งเดิมที่เห็นได้ในเครื่องกัดแบบแมนนวลหลายรุ่น มีฐานหน้าแปลน (Flange) ช่วยให้สามารถติดเข้ากับโต๊ะงานได้ง่าย สะดวก มีทั้งฐานแบบหมุนได้และแบบตายตัว ซึ่งใช้ติดด้านบนของแท่นโต๊ะจับงาน (Mill Table) ต่างจากปากกาจับไม้ที่ใช้ติดด้านข้างของโต๊ะ


ข้อเสียของปากกาจับชิ้นงานประเภทนี้ คือ กินพื้นที่บนโต๊ะงานของเครื่องจักรมากกว่าเมื่อเทียบกับปากกาจับชิ้นงานประเภทอื่น ๆ
ปากกาจับชิ้นงานขนาดเล็ก (Tool Maker Vise)
ปากกาจับชิ้นงานขนาดเล็ก มีหลายชื่อเรียกทั้ง ปากกาจับชิ้นงานเจียร ปากกาเจียรนัย หรือปากกาจับฉาก เป็นปากกาจับงานแบบไม่มีสกรู ใช้ประแจอัลเลนหรือประแจหกเหลี่ยมในการขันให้แน่น เหมาะสำหรับชิ้นงานขนาดเล็ก การเจียรที่แม่นยำ ชิ้นส่วนเปราะบางที่ต้องใช้ความประณีตมากขึ้นในการจับยึด
สามารถยึดกับโต๊ะงานได้โดยตรงโดยใช้แคลมป์สายรัด (Strap Clamp) หรือแท่นจับแบบแม่เหล็ก (Magnetic chuck) แต่วิธีการจับยึดชิ้นงานอาจไม่สะดวกเท่าปากกาจับชิ้นงานเครื่องจักร (Machinist Vise) หรือปากกาจับชิ้นงาน CNC

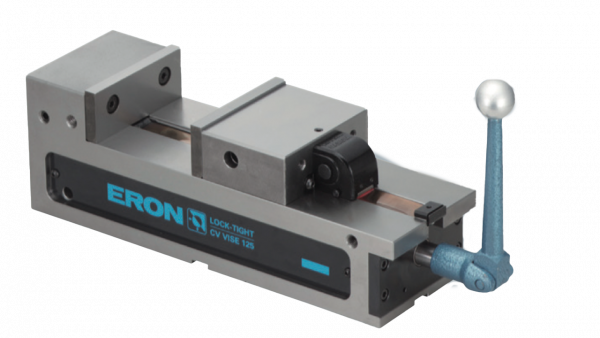

ปากกาจับชิ้นงาน CNC

ปากกาจับชิ้นงาน CNC เป็นเครื่องมือที่ตอบโจทย์ปัญหาในการจับยึดชิ้นงาน ใช้งานได้หลากหลาย และได้รับความนิยมที่สุด เป็นมาตรฐานอุตสาหกรรมสำหรับการตัดเฉือนที่แม่นยำ ออกแบบมาเพื่อใช้กับเครื่องมิลลิ่ง (Milling Machine) หรือเครื่องกัด CNC
มาพร้อมแผ่นปากจับชิ้นงาน (Jaws) ที่แข็งแรงและสามารถถอดเปลี่ยนได้ เพื่อรองรับการจับยึดชิ้นงานทุกรูปแบบ เหมาะสำหรับจับยึดชิ้นงานเพื่อทำการกัด และการเจาะ สามารถใช้ได้กับวัสดุที่หลากหลาย เช่น เหล็ก อะลูมิเนียม พลาสติก ไม้

4 จุดเด่นสำคัญของ ปากกาจับชิ้นงาน CNC
1. แข็งแรง ทนทาน
มีโครงสร้างที่แข็งแรงตัวเครื่องทำจากเหล็กกล้าทนแรงดึงที่มีความแข็งแรงสูง จึงมีความแกร่งช่วยรับแรงตัดได้ดี มีความทนทานกว่าเมื่อเทียบกับปากกาจับชิ้นงานประเภทอื่นที่มีความกว้างแผ่นปากจับชิ้นงาน (Jaws) เท่ากัน
2. ใช้งานได้หลากหลาย

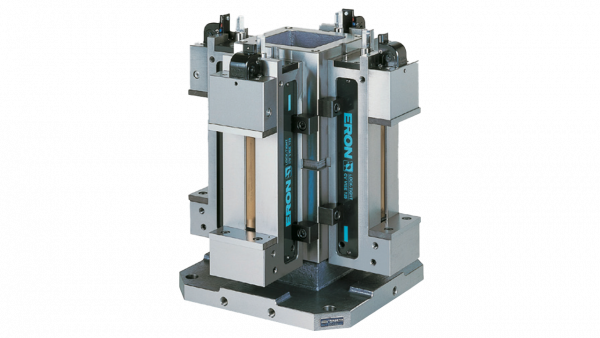

รูปทรงแตกต่างจากปากกาจับชิ้นงานแบบมาตรฐานตรงที่ทุกด้านของปากกาจับชิ้นงาน CNC จะมีลักษณะแบนราบ ตั้งฉากกัน ไม่มีขอบยื่นออกมาเพื่อใช้ยึดเข้ากับโต๊ะงานแบบดั้งเดิม ทำให้สามารถปรับวางได้ทั้งแนวนอนและแนวตั้ง สามารถติดตั้งปากกาจับชิ้นงาน CNC ที่ด้านข้างของเครื่องจักร โดยให้แผ่นปากจับชิ้นงาน (Jaws) หันไปทางด้านข้างได้
3. ยืดหยุ่น คล่องตัวในการทำงาน
สามารถปรับเปลี่ยนปากจับชิ้นงาน (Jaws) หรือปรับแต่งให้เหมาะสมกับงานในรูปแบบต่าง ๆ ได้อย่างง่ายดาย เพื่อเพิ่มความคล่องตัวในการทำงาน
4. มีขนาดเล็ก กะทัดรัด ใช้พื้นที่น้อย
ให้ความแข็งแกร่งและกำลังการจับยึดแบบเดียวกันกับปากกาจับชิ้นงาน แบบมาตรฐานแต่มาในขนาดที่เล็กกว่า จึงสามารถใช้ได้กับเครื่อง CNC ขนาดเล็กได้และไม่กินพื้นที่ทำงาน
สรุป
การจับยึดชิ้นงานมีความสำคัญในกระบวนการผลิตเป็นสิ่งที่โรงงานอุตสาหกรรมไม่ควรมองข้าม ดังที่กล่าวมาข้างต้น ปากกาจับชิ้นงานมีหลากหลายประเภทให้เลือกใช้งาน แต่หากคำนึงถึงประโยชน์ในการใช้งานเมื่อเทียบกันแล้วจะเห็นได้ว่าปากกาจับชิ้นงาน CNC นั้น สามารถตอบโจทย์ปัญหาต่าง ๆ ที่มีในปากกาจับชิ้นงานประเภทอื่นๆ รองรับการจับยึดชิ้นงานทุกรูปแบบสามารถใช้งานได้กับวัสดุที่หลากหลาย
