Back Jaw
Back Jaw
Mitutoyo

เวอร์เนียดิจิตอล วัดความกว้างระหว่างรู

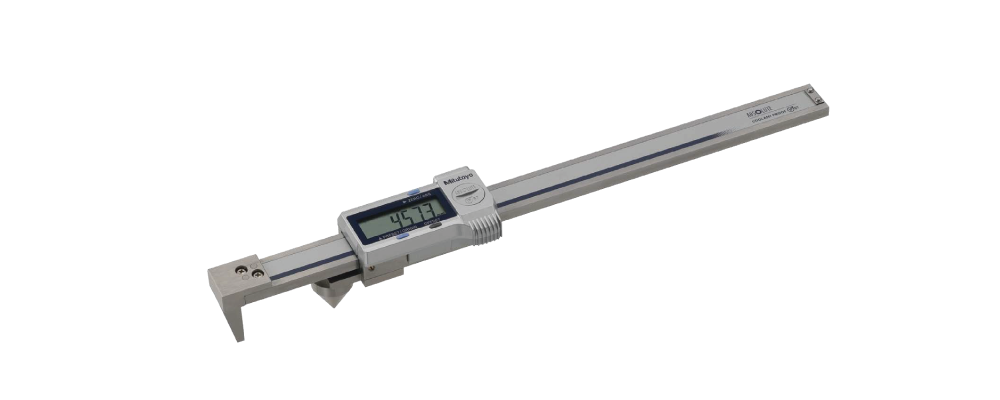

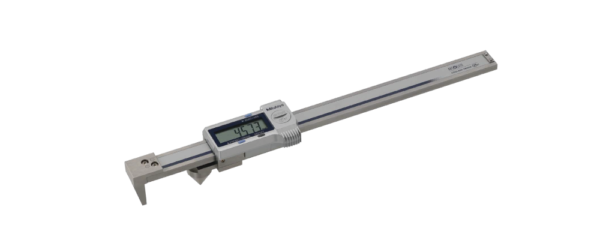

เวอร์เนีย ดิจิตอลที่ออกแบบพิเศษสำหรับการวัดความกว้างระหว่างรู ABSOLUTE Back-Jaw Centerline Caliper SERIES 573 – Center-to-Center & Edge-to-Center Types มีปากวัดที่ด้านหลังของสเกลเลื่อนการวัดสามารถอ่านค่าได้ง่ายจากด้านบน

Download Catalogue
หมวดหมู่: ,
  • เวอร์เนีย ออกแบบพิเศษสำหรับการวัดความกว้างของตำแหน่งศูนย์กลางรูถึงศูนย์กลางรู และรูถึงมุม มีปากวัดที่ด้านหลังของสเกลเลื่อน
    การวัดสามารถอ่านค่าได้ง่ายจากด้านบน
  • สามารถอ่านค่าการวัดระยะพิทช์ได้โดยตรง จากฟังก์ชันการตั้งค่า Offset value
  • สามารถใช้ร่วมกับการควบคุมกระบวนการผลิตทางสถิติ และระบบการวัดสำหรับรุ่นที่มี คอนเนคเตอร์ เอาต์พุต ข้อมูลการวัด
  • มีการสอบเทียบเครื่องมือตรวจสอบโดยเฉพาะ

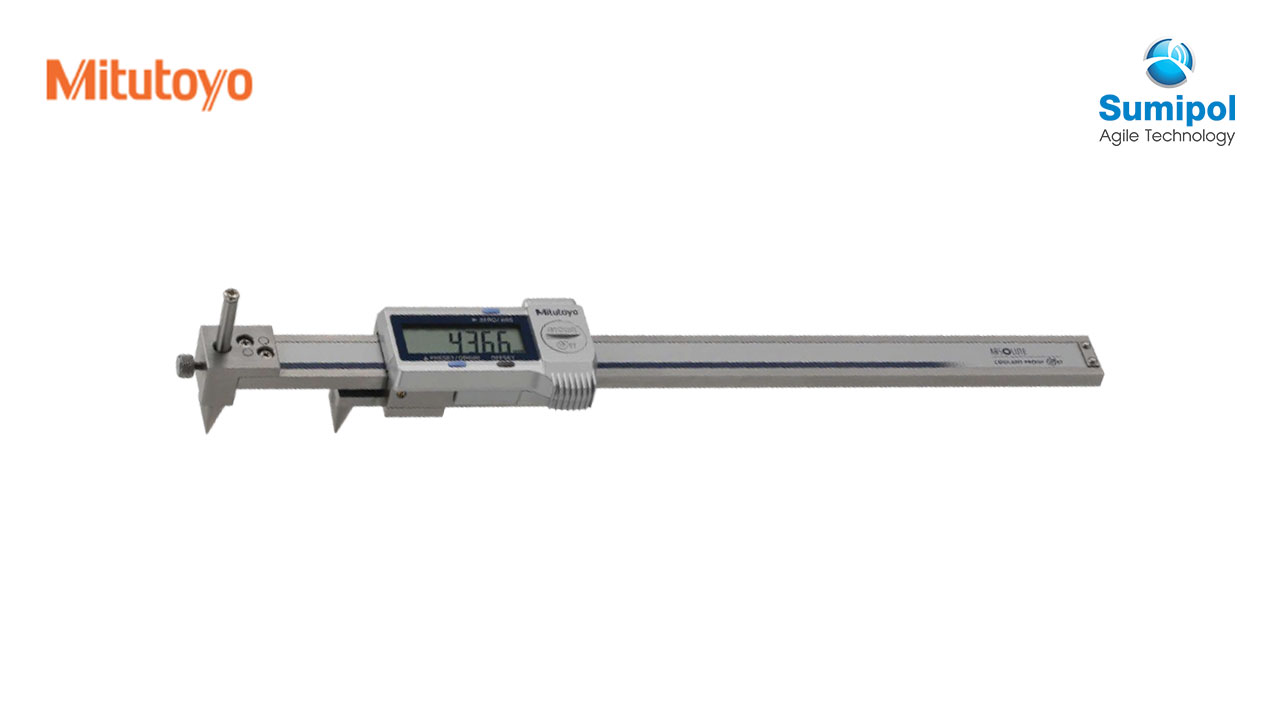

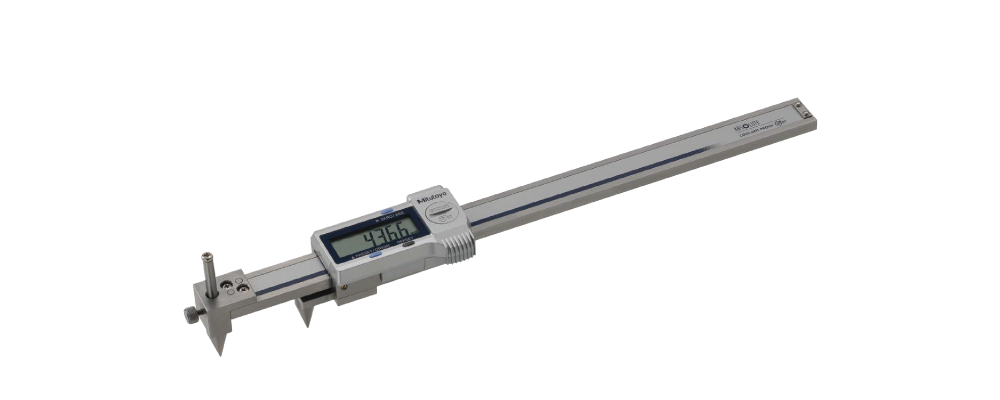

Metric Edge-to-center distance type

Order No. Range (mm) Accuracy (mm)
573-718-20 *1 10.1 – 200 ±0.10
573-719-20 *1 10.1 – 300 ±0.15

*1 Applicable hole diameter: ø1.5 – ø19.5 mm



Metric Center-to-center distance type

Order No. Range (mm) Accuracy (mm)
573-716-20 *2 10.1 – 200 ±0.10
573-717-20 *2 10.1 – 300 ±0.15

*2 Applicable hole diameter: ø1.5 – ø9.5 mm
