Sumitomo

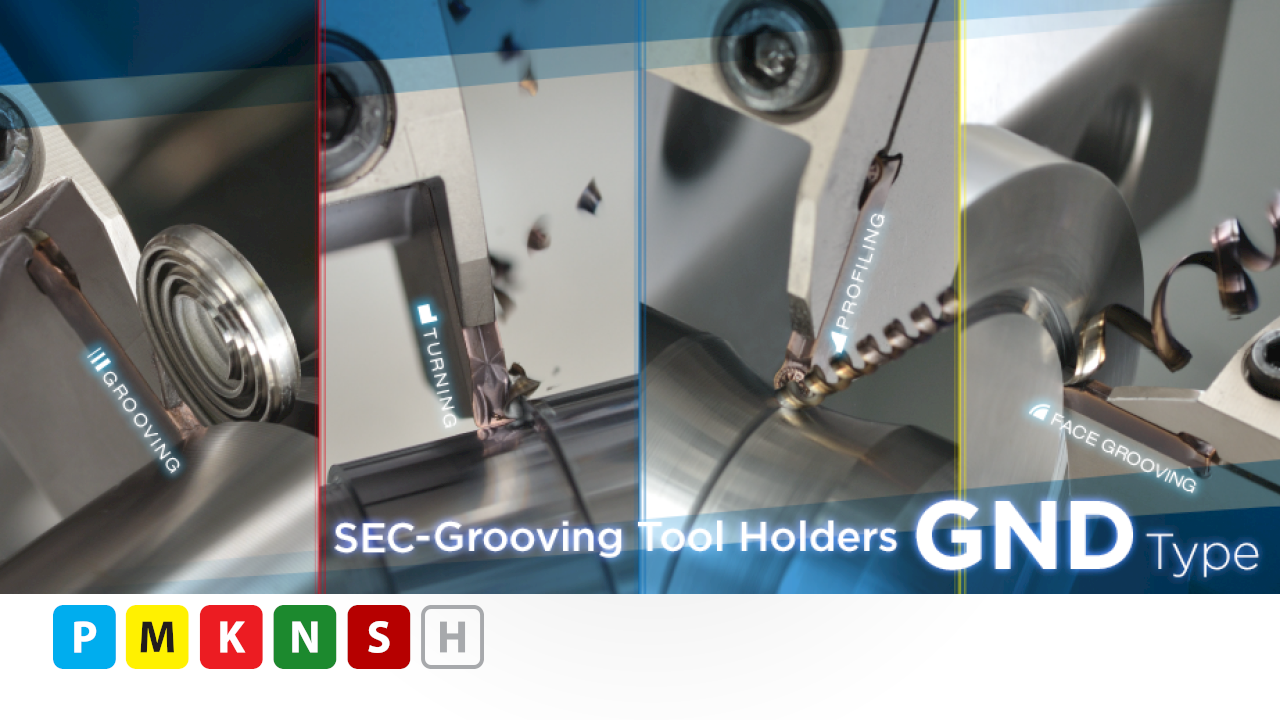

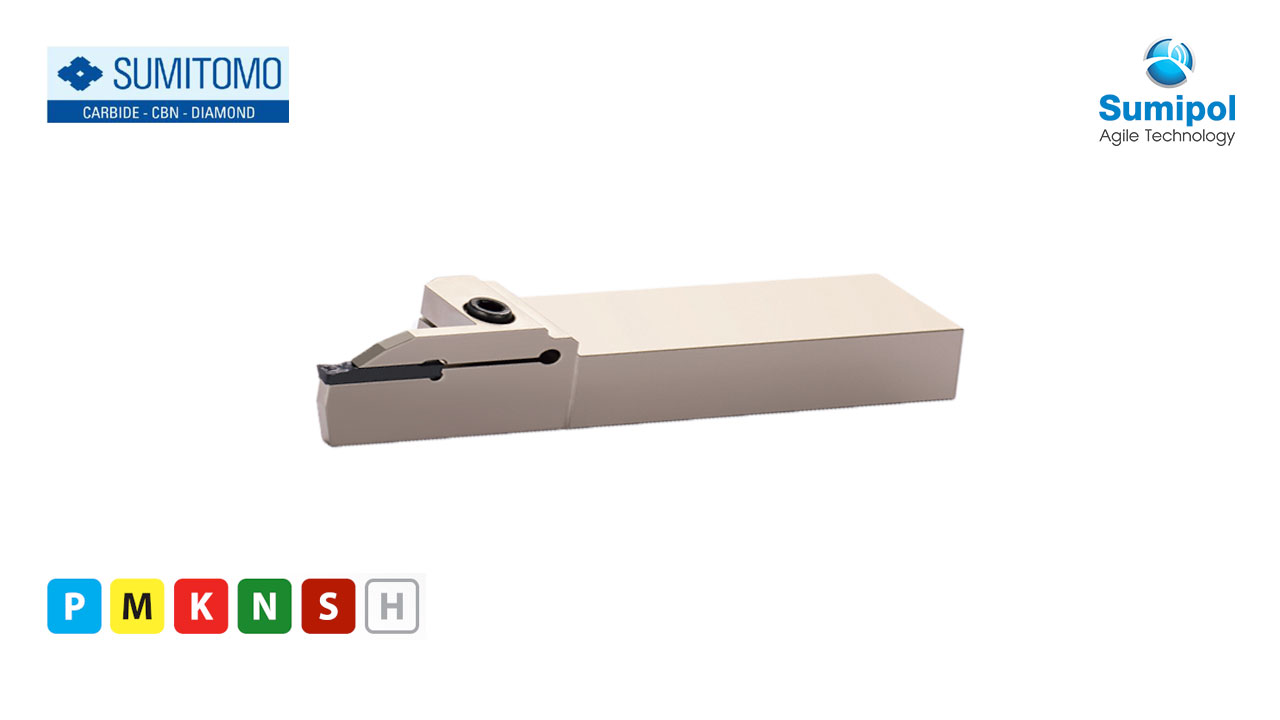

ซีรี่ส์ GND – ด้ามเครื่องมือการเซาะร่องและการตัด

ด้ามจับสำหรับการกลึงเซาะร่องและตัดขาดที่สามารถควบคุมการคายเศษได้ดีเยี่ยม ลดการสะท้านและการสั่นสะเทือน ด้วยการออกแบบให้มีความแข็งแกร่ง เหมาะสำหรับทั้งการกลึงเซาะร่องความละเอียดสูงไปจนถึงการกลึงโปรไฟล์และตัดเฉือนผิวหน้า

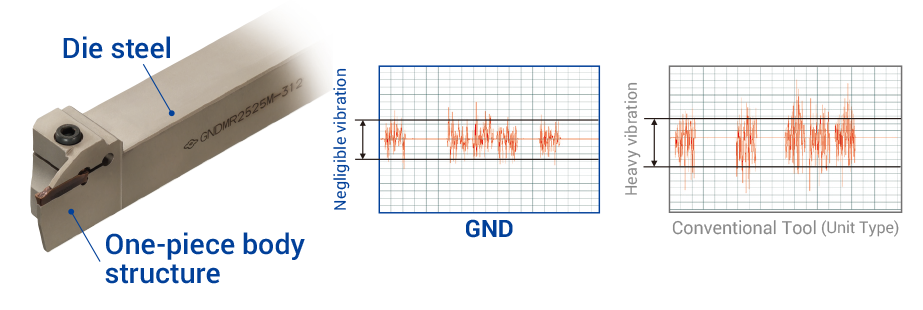

ตัวเครื่องมือมีความแข็งแกร่งสูง


  • ใช้แม่พิมพ์เหล็กกล้าและการสร้างแบบชิ้นเดียวเพื่อให้ได้การตัดที่มีความเสถียรโดยการยับยั้งการสะท้านไม่เพียงแค่ในการเซาะร่อง แต่ยังรวมถึงในการกลึง การตัดตามแบบและปาดหน้า


ประสิทธิภาพในการตัด


  • ลดการเกิดการสะท้าน การออกแบบที่มีความแข็งแกร่งสูงลดการสะท้านได้ดีกว่าเครื่องมือทั่วไปสูงสุด 30%





วัสดุที่ใช้งาน SCM415
ด้าม GNDL R2525M-220
เม็ดมีด GCM N2002-GG (AC530U)
เงื่อนไข
การตัด
vc=100 ม./นาที, f=0.10มม./รอบ, ap=20.0 มม., แบบเปียก

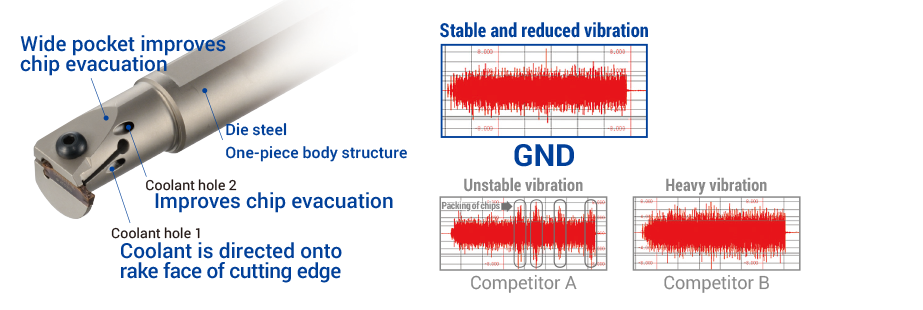

ทำให้แน่ใจว่าได้ทั้งความแข็งแกร่งสูงและประสิทธิภาพในการหักเศษที่ดี




วัสดุที่ใช้งาน SCM415
ด้าม GNDI R2532-T306
เม็ดมีด GCM N3002-GG (AC530U)
เงื่อนไข
การตัด
vc=100 ม./นาที, f=0.05มม./รอบ, ap=3.0 มม., แบบเปียก




มีรายการสำหรับเครื่องกลึงขนาดเล็กชนิด GND เพิ่มขึ้น


ชนิด GF

  • รายการเครื่องมือรวมถึงความกว้างของการเซาะร่องที่ 1.25, 1.5, 2.0 และ 3.0 มม.

ลดการสะท้านและมีการตัดประสิทธิภาพสูง


  • ลดการสั่นสะเทือนในขณะเซาะร่อง โดยใช้ด้ามแข็งแกร่งสูงของซีรี่ส์ GND

ลดปัญหาการควบคุมเศษตัด

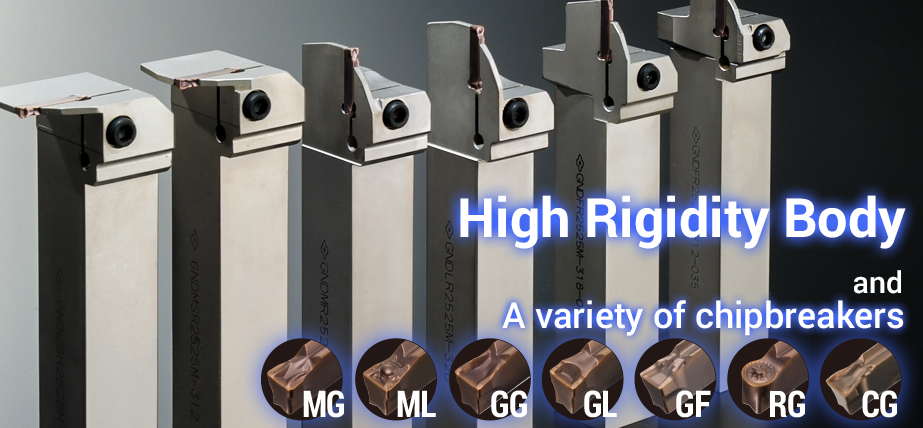

  • เพื่อปรับปรุงการควบคุมเศษตัดให้ดีขึ้นภายใต้สภาวะต่างๆ เราได้เพิ่มชนิด GF ใหม่ให้กับรายการลายหน้ามีดที่หลากหลายของเรา

ชนิด GF


ลายหน้ามีดชนิด GF มีแรงต้านทานที่เกิดจากการตัดต่ำ


1.    ลดการสะท้านในขณะตัด

2.   เหมาะสำหรับการตัดโดยใช้อุปกรณ์พลังงานต่ำ เช่น เครื่องกลึงขนาดเล็ก

3.   ลดการพอกติดกับเครื่องมือและมีอายุการใช้งานยาวนานในการตัดเหล็กกล้าไร้สนิม เป็นต้น

มีการควบคุมเศษตัดที่ยอดเยี่ยมและความทนทานการตัดลดลง เนื่องจากการออกแบบขอบคมตัดที่คมกริบโดยมีมุมคาย 30° รวมถึงการทนทานต่อความเสียดทานผ่านการควบคุมเศษตัดด้วยจุดสัมผัส
