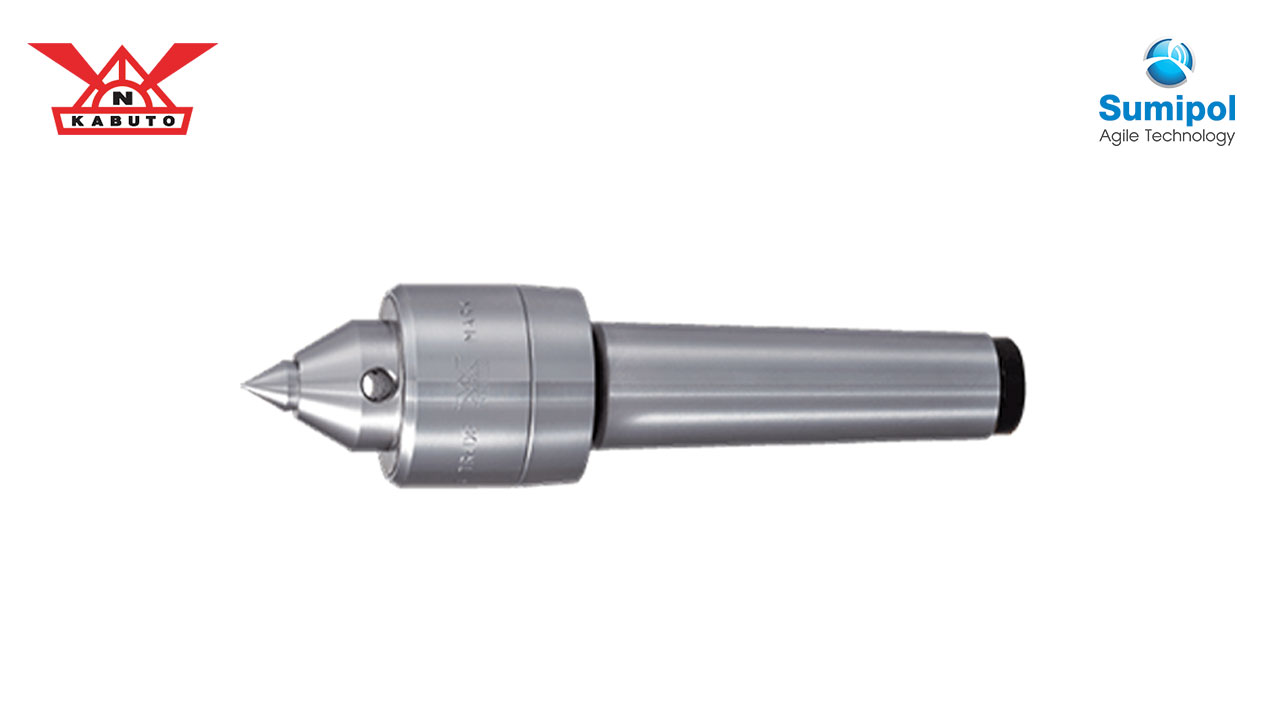

KC KABUTO – หัวยันศูนย์สำหรับเครื่องกลึงทั่วไป

หัวยันศูนย์ (Center Head) รุ่นธรรมดาสำหรับเครื่องกลึงทั่วไป เปลี่ยนหัวได้ ช่วยลดต้นทุน

ดู Technical Specifications (HEAD LIST) สำหรับประเภทของ Center head
ดู Technical Specifications (ALLOWABLE LOAD & MORSE TAPAR) สำหรับรอบต่อนาที
รุ่น KC ไม่กันน้ำ
รุ่น KC มาพร้อมกับหัว Center Head A และ Center head ejecting drift DHN-1
(KC-5 มาพร้อมกับ Center Head 5A60° และ DHN-2).

DIMENSIONS TABLE (UNIT mm)

MODEL TYPE	M.T.	φD	φd	φh	A	B	C	E	F	L	HEAD TYPE	WEIGHT (g)	HEAD ANGLE
KC-2	No.2	35	27	15.5	36.2	32	68	4	22.5	136.2	REPLACEMENT	510	60°
KC-3	No.3	40	30	16	36.2	37.5	85	4.5	22.5	158.7	REPLACEMENT	780	60°
KC-4	No.4	49.5	32	16	36.2	47	108	5.3	22.5	191.2	REPLACEMENT	1,400	60°
KC-5	No.5	68	52	26	60.5	57	136	6.3	38	253.5	REPLACEMENT	3,600	60°

DIMENSIONS TABLE (UNIT mm)

MODEL TYPE	M.T.	φD	φd	A	B	C	E	L	HEAD TYPE	WEIGHT (g)	HEAD ANGLE
KC-1	No.1	23.5	16	18.5	23.5	57	3.5	99	INTEGRAL	160	60°

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

DIMENSIONS TABLE (UNIT mm)

MODEL TYPE	M.T.	φD	φd	φh	A	B	C	E	F	L	HEAD TYPE	WEIGHT (g)
KC-6	No.6	125	65	33	70.5	87	189	8	44	346.5	REPLACEMENT	15,000

มีเพียงรุ่น KC-6 ที่สามารถกันน้ำและกันฝุ่นด้วยแบริ่งลูกปืนเม็ดเรียว (Taper Roller Bearings)

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

DIMENSIONS TABLE (UNIT mm)

MODEL TYPE	M.T.	φD	φd	φh	A	B	C	E	L	HEAD TYPE	WEIGHT (g)	HEAD ANGLE
KC-6	No.6	125	65	31	70.5	87	189	8	346.5	INTEGRAL	15,000	60°
	No.6	125	65	31	57	87	189	8	333	INTEGRAL	15,000	75°
	No.6	125	65	31	48	87	189	8	324	INTEGRAL	15,000	90°

มีเพียงรุ่น KC-6 ที่สามารถกันน้ำและกันฝุ่นด้วยแบริ่งลูกปืนเม็ดเรียว (Taper Roller Bearings)

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

ASSUME BEARING LIFE OF 2000 HOURS (UNIT kgf)

MORSE TAPER	LOAD / rpm	500	1,000	2,000	3,000	4,000	5,000	6,000	7,000
M.T.-3	RADIAL	330	238	192	161	146	137	129	96
M.T.-3	THRUST	196	140	113	95	86	81	75	60
M.T.-4	RADIAL	527	419	332	290	264	244	230	172
M.T.-4	THRUST	300	238	189	165	150	139	130	104
M.T.-5	RADIAL	705	577	454	409	360	325	306	230
M.T.-5	THRUST	470	385	303	273	240	217	204	153

MORSE TAPER	LOAD / rpm	500	1,000	2,000	3,000	4,000	5,000
M.T.-2	RADIAL	168	135	107	93	84	78
M.T.-2	THRUST	221	177	140	122	111	104
M.T.-3	RADIAL	237	190	151	132	120	110
M.T.-3	THRUST	312	250	198	173	157	145
M.T.-4	RADIAL	425	340	268	235	213	198
M.T.-4	THRUST	556	445	353	308	280	260
M.T.-5	RADIAL	630	504	400	349	317	294
M.T.-5	THRUST	780	662	525	460	417	387

MORSE TAPER	LOAD / rpm	50	150	500	1,000	2,000	3,000
M.T.-1	RADIAL	53	29	24	20	16	12
M.T.-1	THRUST	55	37	29	23	20	15
M.T.-2	RADIAL	212	115	95	77	61	48
M.T.-2	THRUST	282	189	148	112	97	77
M.T.-3	RADIAL	340	200	160	125	108	86
M.T.-3	THRUST	430	298	237	191	155	124
M.T.-4	RADIAL	643	380	302	231	206	164
M.T.-4	THRUST	665	445	352	280	245	194
M.T.-5	RADIAL	910	605	485	385	308	–
M.T.-5	THRUST	1065	713	564	450	360	–
M.T.-6	RADIAL	2800	2100	1380	1170	–	–
M.T.-6	THRUST	3750	2770	1850	1470	–	–

【NOTES】 Load capacity is a value that shows the lifetime limitation of the bearing, and is therefore not a value for the center itself.
