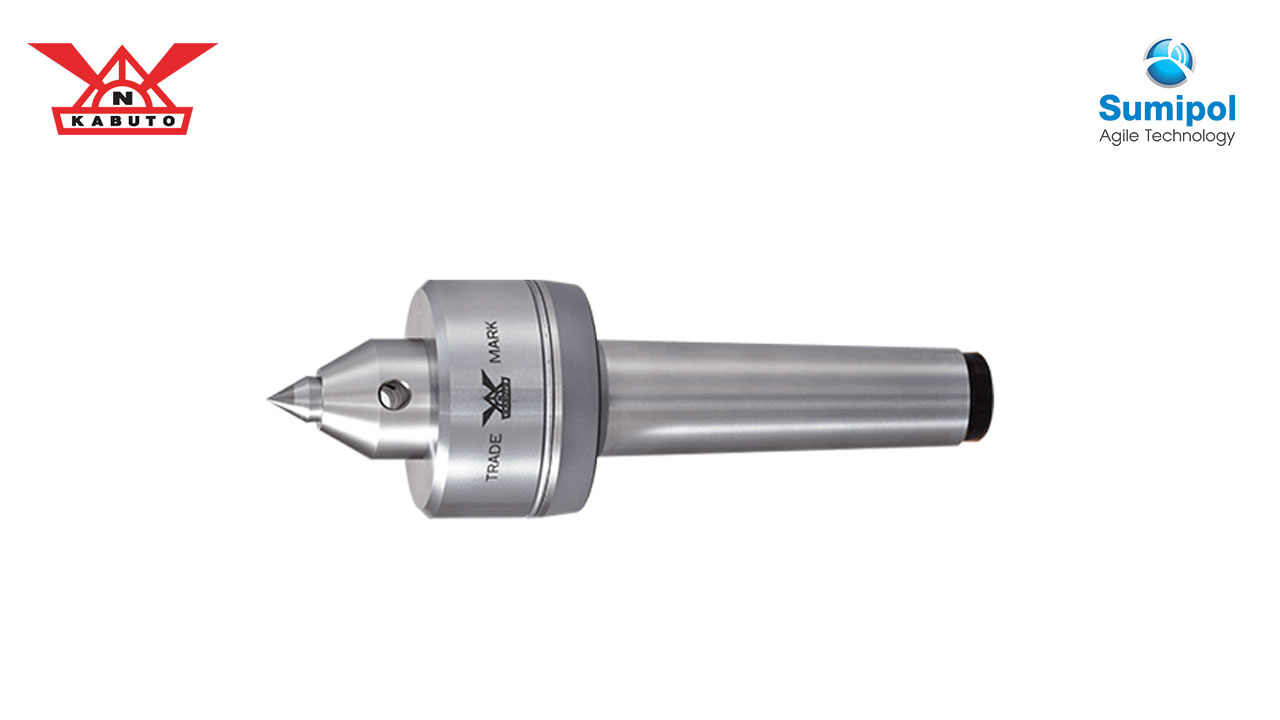

KFL KABUTO – หัวยันศูนย์ FINELIVE รุ่นกันน้ำ สำหรับเครื่องกลึง NC

โครงสร้างป้องกันแทรกซึมของน้ำ โดยใช้ฟิล์มอากาศ (Air Film) ที่เกิดจากการหมุน มีแรงบิดน้อย (Light Running Torque) เหมาะที่สุดสำหรับงานกลึงละเอียดหรืองานโลหะเบา รุ่นเปลี่ยนหัว ช่วยลดต้นทุน

หัวยันศูนย์เครื่องกลึง NC แบบเปลี่ยนหัวได้ (Replacement Type)








  • ดู Technical Specifications (HEAD LIST) สำหรับประเภทของ Center head
  • ดู Technical Specifications  (ALLOWABLE LOAD & MORSE TAPAR) สำหรับรอบต่อนาที
  • รุ่น KFL มาพร้อมกับหัวคาร์ไบด์ Carbide center head A และ Center head ejecting drift DHN-1
    ( ส่วนรุ่น KFL-5 มาพร้อมกับหัวคาร์ไบด์ Carbide center head 5A60° และ DHN-2).




DIMENSIONS TABLE   (UNIT mm)

MODEL TYPE M.T. φD φd φh A B C E F L HEAD TYPE WEIGHT (g)
KFL-3 No.3 48 30 16 36.2 33 87 4.5 22.5 156.2 REPLACEMENT 1,200
KFL-4 No.4 63 32 16 40.2 42 109 5.3 26.5 191.2 REPLACEMENT 2,100
KFL-5 No.5 85 52 26 60.5 50 136 6.3 38 246.5 REPLACEMENT 4,600

* ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า






  • รูปและภาพวาดแสดงขนาดของ Rigid Head (ชุบแข็ง)
  • หัวคาร์ไบด์ (Carbide head ) มีจำหน่ายเช่นกัน




DIMENSIONS TABLE   *For KFL-A, B, please choose steel (tempered product) or with carbide. (UNIT mm)

MODEL TYPE M.T. φD φd A B C E L HEAD TYPE WEIGHT (g) CARBIDE DIAMETER
KFL-3A No.3 48 28 37 33 87 4.5 157 INTEGRAL 1,200 φ12
KFL-4A No.4 63 32 40 42 109 5.3 191 INTEGRAL 2,100 φ14
KFL-5A No.5 85 42 55 50 136 6.3 241 INTEGRAL 4,600 φ18

* ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า


  • รูปและภาพวาดแสดงขนาดของ Rigid Head (ชุบแข็ง)
  • หัวคาร์ไบด์ (Carbide head ) มีจำหน่ายเช่นกัน




DIMENSIONS TABLE  *For KFL-A, B, please choose steel (tempered product) or with carbide.  (UNIT mm)

MODEL TYPE M.T. φD φd φh A B C E L HEAD TYPE WEIGHT (g) CARBIDE DIAMETER
KFL-3B No.3 48 25 10 41.5 33 87 4.5 161.5 INTEGRAL 1,150 φ7
KFL-4B No.4 63 32 12 52 42 109 5.3 203 INTEGRAL 2,050 φ10
KFL-5B No.5 85 42 20 65 50 136 6.3 251 INTEGRAL 4,500 φ14

* ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

HEAD LIST

HEAD LIST




LOAD CAPACITY & MORSE TAPAR TABLE

  • ASSUME BEARING LIFE OF 2000 HOURS   (UNIT kgf)

KFL & KFN

KFL
KFN
MORSE TAPER LOAD / rpm 500 1,000 2,000 3,000 4,000 5,000 6,000 7,000
M.T.-3 RADIAL 330 238 192 161 146 137 129 96
THRUST 196 140 113 95 86 81 75 60
M.T.-4 RADIAL 527 419 332 290 264 244 230 172
THRUST 300 238 189 165 150 139 130 104
M.T.-5 RADIAL 705 577 454 409 360 325 306 230
THRUST 470 385 303 273 240 217 204 153

KS & KSN

KS
KSN
MORSE TAPER LOAD / rpm 500 1,000 2,000 3,000 4,000 5,000
M.T.-2 RADIAL 168 135 107 93 84 78
THRUST 221 177 140 122 111 104
M.T.-3 RADIAL 237 190 151 132 120 110
THRUST 312 250 198 173 157 145
M.T.-4 RADIAL 425 340 268 235 213 198
THRUST 556 445 353 308 280 260
M.T.-5 RADIAL 630 504 400 349 317 294
THRUST 780 662 525 460 417 387

KC & KCW

KC
KCW
MORSE TAPER LOAD / rpm 50 150 500 1,000 2,000 3,000
M.T.-1 RADIAL 53 29 24 20 16 12
THRUST 55 37 29 23 20 15
M.T.-2 RADIAL 212 115 95 77 61 48
THRUST 282 189 148 112 97 77
M.T.-3 RADIAL 340 200 160 125 108 86
THRUST 430 298 237 191 155 124
M.T.-4 RADIAL 643 380 302 231 206 164
THRUST 665 445 352 280 245 194
M.T.-5 RADIAL 910 605 485 385 308
THRUST 1065 713 564 450 360
M.T.-6 RADIAL 2800 2100 1380 1170
THRUST 3750 2770 1850 1470

【NOTES】 Load capacity is a value that shows the lifetime limitation of the bearing, and is therefore not a value for the center itself.




MORSE TAPER TABLE

MORSE TAPER GAUGE LINE ONE-SIDED TAPER ANGLE TAPER RATIO
No.1 Ø 12.065 1° 25′ 43″ 0.049882
No.2 Ø 17.780 1° 25′ 50″ 0.049951
No.3 Ø 23.825 1° 26′ 16″ 0.050196
No.4 Ø 31.267 1° 29′ 15″ 0.051938
No.5 Ø 44.399 1° 30′ 26″ 0.052626
No.6 Ø 63.348 1° 29′ 36″ 0.052138
