KS KABUTO SEAL CENTER - NC LATHE WATERPROOF
KABUTO

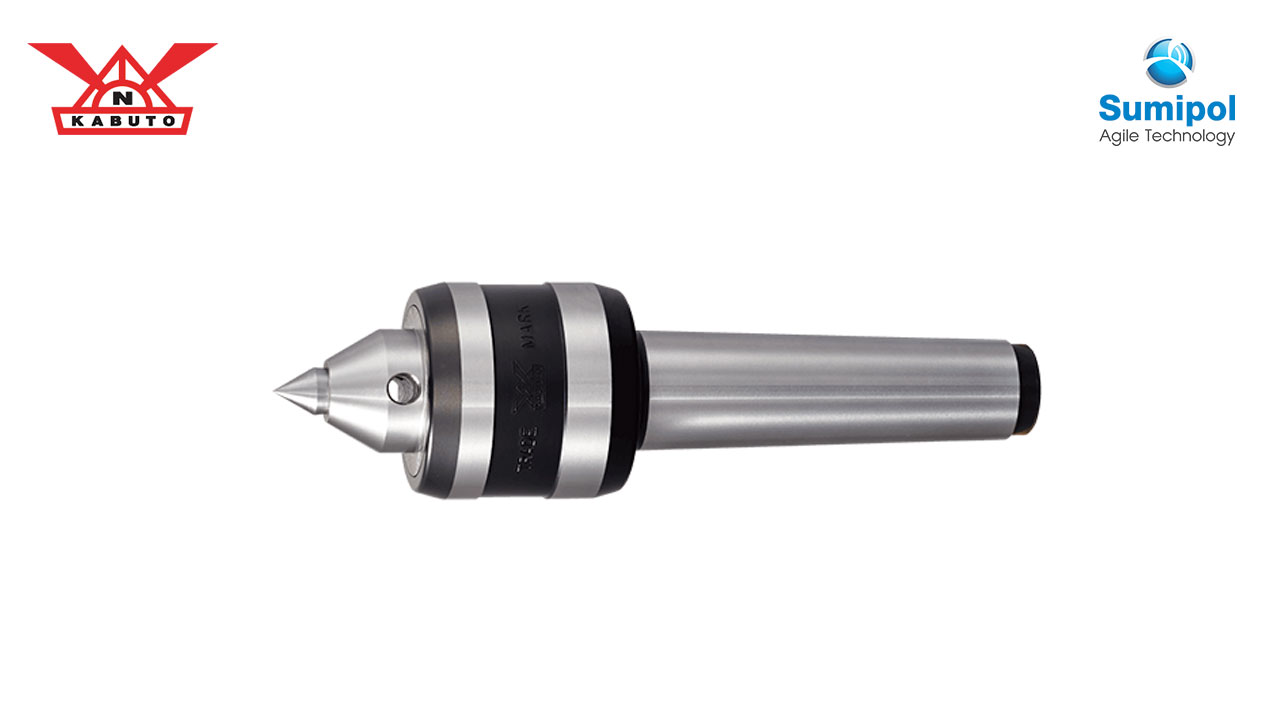

KS KABUTO – หัวยันศูนย์ SEAL รุ่นกันน้ำ สำหรับเครื่องกลึง NC

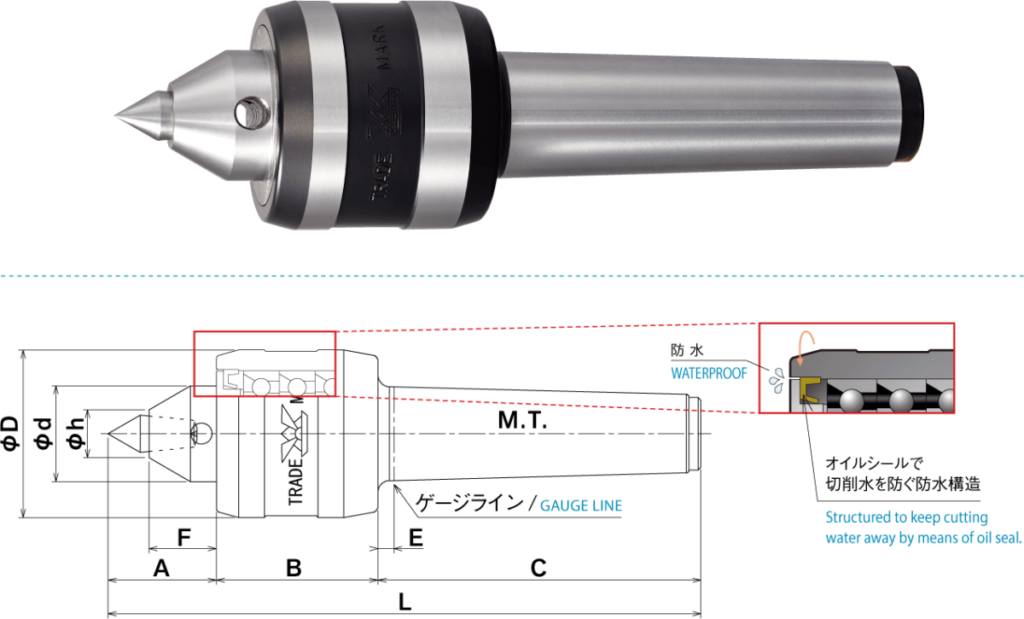

โครงสร้างป้องกันแทรกซึมของน้ำโดยใช้ซีลกันน้ำมัน (Oil Seal)
คุณสมบัติกันน้ำนี้ ยังคงทำงานภายใต้การหมุนช้าลง
หัวยันศูนย์แบบเปลี่ยนหัวได้ ช่วยลดต้นทุน

หมวดหมู่: ,

หัวยันศูนย์เครื่องกลึง NC แบบเปลี่ยนหัวได้ (Replacement Type)





  • ดู Technical Specifications (HEAD LIST) สำหรับประเภทของ Center head
  • ดู Technical Specifications  (ALLOWABLE LOAD & MORSE TAPAR) สำหรับรอบต่อนาที
  • ความแตกต่างระหว่างรุ่น S และ P คือ ค่าความแม่นยำในการแกว่ง
  • แนะนำให้ใช้ประเภท KFL สำหรับการกลึงละเอียดหรืองานโลหะเบา
  • รุ่น S และ P มีขนาด (Dimension) เท่ากัน
  • รุ่น KS มาพร้อมกับหัว Center Head A  และ Center head ejecting drift DHN-1
    (KS-5S และP มาพร้อมกับ Center head 5A60° และ DHN-2).



DIMENSIONS TABLE   (UNIT mm)
MODEL TYPE M.T. φD φd φh A B C E F L HEAD TYPE WEIGHT (g)
KS-2Sor2P No.2 37 27 15.5 36.2 30 68 4 22.5 134.2 REPLACEMENT 500
KS-3Sor3P No.3 44 30 16 36.2 42 85 4.5 22.5 163.2 REPLACEMENT 860
KS-4Sor4P No.4 56 32 16 36.2 54 108 5.3 22.5 198.2 REPLACEMENT 1,700
KS-5Sor5P No.5 73 52 26 60.5 66 136 6.3 38 262.5 REPLACEMENT 3,900

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า







  • รูปและภาพวาดแสดงขนาดของ Rigid Head (ชุบแข็ง)
  • หัวคาร์ไบด์ (Carbide head ) มีจำหน่ายเช่นกัน

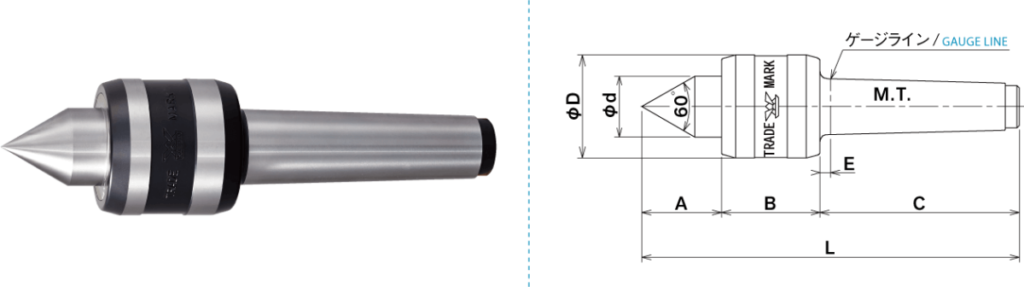

DIMENSIONS TABLE    *For KS-A, B, please choose steel (tempered product) or with carbide.  (UNIT mm)
MODEL TYPE M.T. φD φd A B C E L HEAD TYPE WEIGHT (g) CARBIDE DIAMETER
KS-3A No.3 44 26 34 42 85 4.5 161 INTEGRAL 850 φ12
KS-4A No.4 56 32 41 54 108 5.3 203 INTEGRAL 1,750 φ14
KS-5A No.5 73 40 48 66 136 6.3 250 INTEGRAL 3,650 φ18

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า



  • รูปและภาพวาดแสดงขนาดของ Rigid Head (ชุบแข็ง)
  • หัวคาร์ไบด์ (Carbide head ) มีจำหน่ายเช่นกัน



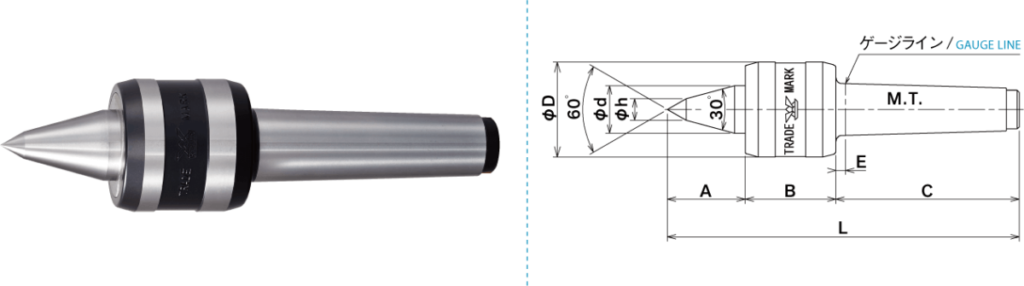

DIMENSIONS TABLE *For KS-A, B, please choose steel (tempered product) or with carbide.  (UNIT mm)
MODEL TYPE M.T. φD φd φh A B C E L HEAD TYPE WEIGHT (g) CARBIDE DIAMETER
KS-3B No.3 44 22 10 36 42 85 4.5 163 INTEGRAL 830 φ7
KS-4B No.4 56 30 12 49 54 108 5.3 211 INTEGRAL 1,700 φ10
KS-5B No.5 73 38 18 59 66 136 6.3 261 INTEGRAL 3,650 φ14

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

HEAD LIST

HEAD LIST



LOAD CAPACITY & MORSE TAPAR TABLE

ASSUME BEARING LIFE OF 2000 HOURS   (UNIT kgf)

KFL & KFN

KFL
KFN
 MORSE TAPER LOAD / rpm 500 1,000 2,000 3,000 4,000 5,000 6,000 7,000
M.T.-3 RADIAL 330 238 192 161 146 137 129 96
THRUST 196 140 113 95 86 81 75 60
M.T.-4 RADIAL 527 419 332 290 264 244 230 172
THRUST 300 238 189 165 150 139 130 104
M.T.-5 RADIAL 705 577 454 409 360 325 306 230
THRUST 470 385 303 273 240 217 204 153

KS & KSN

KS
KSN
 MORSE TAPER LOAD / rpm 500 1,000 2,000 3,000 4,000 5,000
M.T.-2 RADIAL 168 135 107 93 84 78
THRUST 221 177 140 122 111 104
M.T.-3 RADIAL 237 190 151 132 120 110
THRUST 312 250 198 173 157 145
M.T.-4 RADIAL 425 340 268 235 213 198
THRUST 556 445 353 308 280 260
M.T.-5 RADIAL 630 504 400 349 317 294
THRUST 780 662 525 460 417 387

KC & KCW

KC
KCW
 MORSE TAPER LOAD / rpm 50 150 500 1,000 2,000 3,000
M.T.-1 RADIAL 53 29 24 20 16 12
THRUST 55 37 29 23 20 15
M.T.-2 RADIAL 212 115 95 77 61 48
THRUST 282 189 148 112 97 77
M.T.-3 RADIAL 340 200 160 125 108 86
THRUST 430 298 237 191 155 124
M.T.-4 RADIAL 643 380 302 231 206 164
THRUST 665 445 352 280 245 194
M.T.-5 RADIAL 910 605 485 385 308 –
THRUST 1065 713 564 450 360 –
M.T.-6 RADIAL 2800 2100 1380 1170 – –
THRUST 3750 2770 1850 1470 – –

【NOTES】 Load capacity is a value that shows the lifetime limitation of the bearing, and is therefore not a value for the center itself.



MORSE TAPER TABLE

MORSE TAPER GAUGE LINE ONE-SIDED TAPER ANGLE TAPER RATIO
No.1 Ø 12.065 1° 25′ 43″ 0.049882
No.2 Ø 17.780 1° 25′ 50″ 0.049951
No.3 Ø 23.825 1° 26′ 16″ 0.050196
No.4 Ø 31.267 1° 29′ 15″ 0.051938
No.5 Ø 44.399 1° 30′ 26″ 0.052626
No.6 Ø 63.348 1° 29′ 36″ 0.052138
