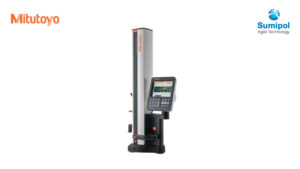

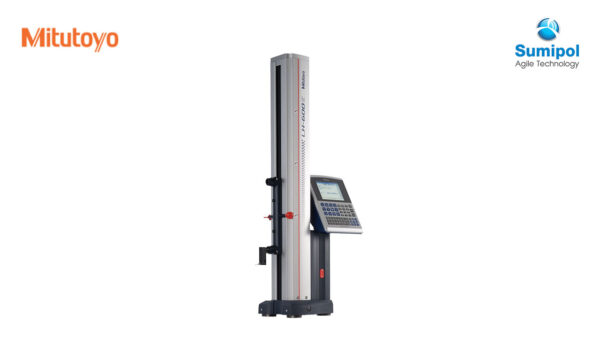

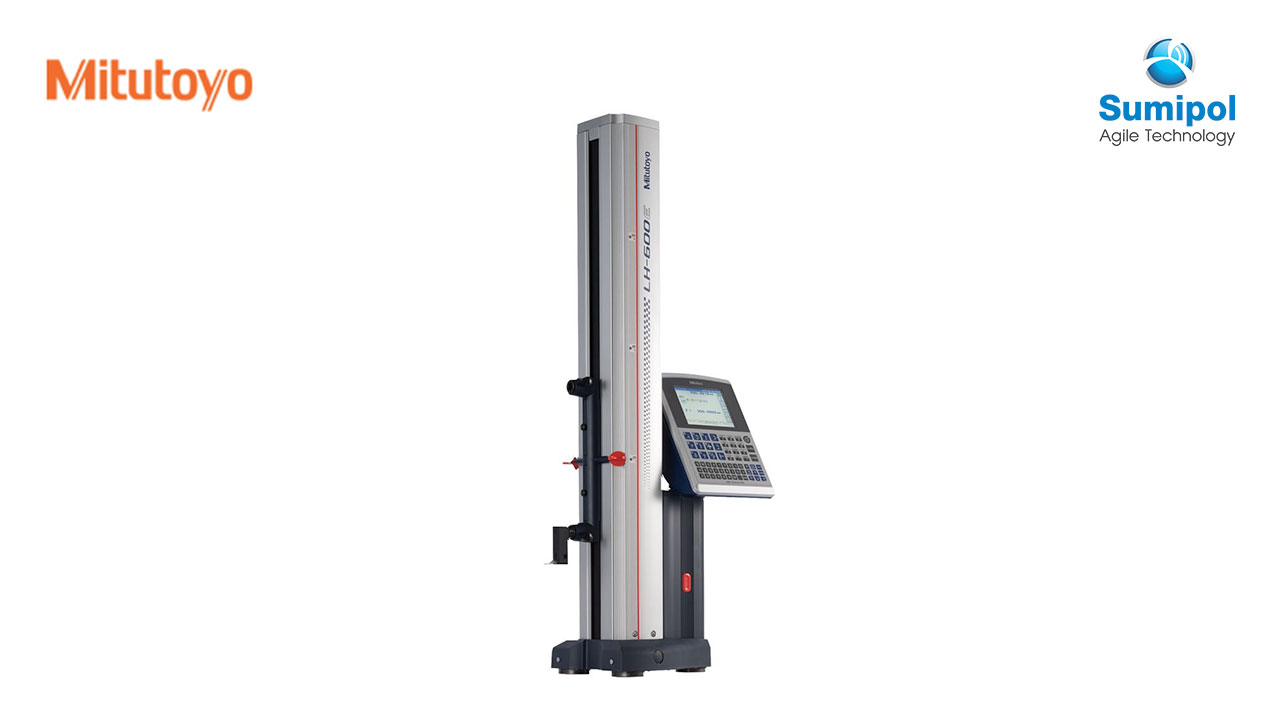

LINEAR HEIGHT – ระบบการวัด 2D ประสิทธิภาพสูง

ระบบการวัด 2D ที่มีความแม่นยำที่ดีที่สุดในโลก

เกจวัดความสูง สำหรับงานที่ซับซ้อนให้ความแม่นยำเป็นพิเศษถึง (1.1+0.6L/600)μm* (* L = ความสูงที่วัดได้เป็น มม.)

ความแม่นยำระดับโลก


● ความแม่นยำ : (1.1 + 0.6L/600) μm

ความแม่นยำที่ดีที่สุด ด้วยหน่วยสเกล และ Guide mechanism  ที่มีความแม่นยำสูง
ความแม่นยำในการเคลื่อนที่เมื่อวัดความสูง 600 mm.: 1.7 µm





ความสะดวกในการใช้งานที่เหนือกว่า


● ใช้งานง่ายเพียงสัมผัสปุ่มเดียว
แต่ละประเภทการวัดที่ใช้บ่อย จะเริ่มโดยกดคำสั่งไอคอนเฉพาะ
แม้แต่มือใหม่ก็สามารถเริ่มทำการวัดได้ทันที โดยไม่ต้องมีการสอนงาน

● Color TFT LCD
ปรับปรุงดีขึ้นแล้วความชัดเจนและการใช้งาน

● หน่วยความจำ USB ไม่จำกัด
รองรับหน่วยความจำ USB มากกว่า 2 GB

● ระบบช่วงล่างแบบถุงลมในตัวที่มีความแม่นยำสูง ช่วยให้การวัดง่ายขึ้น
Linear Height สามารถเคลื่อนที่ได้โดยไม่เสียดสีกับโต๊ะหรือแท่นระดับ โดยใช้ air bearing ที่ฐาน ซึ่งขับเคลื่อนโดยคอมเพรสเซอร์ขนาดเล็กในตัว

นอกจากนี้ยังมีโหมดกึ่งลอยตัวที่ช่วยให้สามารถวัดได้ โดยไม่มีผลต่อความแม่นยำในการวัด

โหมดนี้มีประสิทธิภาพในการทำงาน เช่น การสแกนการวัดรู หรือ เพลาบนชิ้นงานขนาดใหญ่ และการวัดระยะเคลื่อนที่ขณะเคลื่อนย้ายเกจ นอกจากนี้ power grip รุ่น (518-352-10 LH600EG) ยังได้ปรับปรุงความสามารถในการควบคุม



มีฟังก์ชั่นและตัวเลือกมากมาย


●ฟังก์ชันการวัดที่ทรงพลัง และการคำนวณอย่างมีประสิทธิภาพ
สามารถทำการวัดที่นอกเหนือจากฟังก์ชันการวัดพื้นฐาน เช่น การวัดระยะ / ความตรง/ความเหลี่ยม รวมถึงการวัดความสูง และความกลม

เกจนี้ยังมาพร้อมกับฟังก์ชั่นการวัด 2D ฟังก์ชันการตัดสินความคลาดเคลื่อนและอื่น ๆ

● จัดมาตรฐานขั้นตอนการวัด

สามารถกำหนดให้เครื่องไฮเกจจดจำขั้นตอนการวัดชิ้นงานได้ (ฟังก์ชั่นทำซ้ำ)

ฟังก์ชันนี้มีประสิทธิภาพมากในการวัดชิ้นงานจำนวนมาก เมื่อใช้งานฟังก์ชันทำซ้ำ หัววัดจะเลื่อนไปยังตำแหน่งการวัดถัดไป (ความสูง) โดยอัตโนมัติ

● รองรับการใช้ในการควบคุมคุณภาพ

ด้วยฟังก์ชันการประมวลผลทางสถิติ การตัดสิน GO/NG ดำเนินการแบบ real-time กับข้อมูลที่วัดได้

สามารถจัดเก็บข้อมูลได้มากถึง 60,000 ชิ้นในฐานข้อมูล ซึ่งสามารถทำการคำนวณทางสถิติต่างๆ เช่น ค่าเฉลี่ย ส่วนเบี่ยงเบนมาตรฐาน ความสามารถของกระบวนการผลิต และ Graphic แสดงผลฮิสโตแกรม

● หน่วยประมวลผลข้อมูลที่มีความสามารถสูง
CPU ประสิทธิภาพสูงรองรับการอัพเกรดซอฟต์แวร์ในอนาคต
ผลการวัดจะถูกส่งออกในรูปแบบ CSV ทำให้ผู้ใช้สามารถนำผลลัพธ์เหล่านั้นกลับมาใช้ใหม่ได้ด้วยซอฟต์แวร์ของตนเองได้

● เชื่อมต่อกับอุปกรณ์ภายนอกได้อย่างหลายหลาย

มีช่องเชื่อมต่อเครื่องพิมพ์ซึ่งติดตั้งอยู่ในยูนิตหลักเพื่อเชื่อมต่อกับเครื่องพิมพ์เทอร์มอลหรือเครื่องพิมพ์ขนาด A4

และช่องเชื่อมต่อหน่วยความจำ USB   ช่วยให้สามารถสำรองและกู้คืนโปรแกรมชิ้นส่วน รวมถึงข้อมูลที่วัดได้

นอกจากนี้ช่องเชื่อมต่อ RS-232C ยังสามารถส่งออกผลการวัดไปยังอุปกรณ์ภายนอก เช่น PLC (Power Line Communications)

● หัววัดเสริมจำนวนมาก
ไฮเกจนี้มาพร้อมกับหัววัดประเภทต่างๆ และสไตลัสแบบเปลี่ยนได้อย่างยืดหยุ่นเข้ากับพื้นพิวชิ้นงานที่ซับซ้อนและคุณสมบัติการวัดที่หลากหลาย

Mitutoyo นำเสนอตัวเลือกสไตลัสแบบเปลี่ยนที่ได้หลากหลาย สำหรับหัววัดแบบกลม ø5 หัววัดความลึก ตัวจับ dial indicator  ฯลฯ

หัววัดที่เป็นอุปกรณ์เสริม ช่วยเพิ่มความยืดหยุ่นด้วยด้ามเกลียว M2/M3 ซึ่งช่วยให้สามารถติดตั้งใน CMM stylli ได้
