หน่วยฐานแบบยึดโดยตรง พร้อมแผงขั้วไฟฟ้าสำหรับ LR5, LR7

หน่วยฐานแบบยึดโดยตรง ซีรี่ส์ LR5 (50 มม.) และ LR7 (70 มม.) สามารถติดตั้งกับแผงขั้วไฟฟ้าโดยไม่ต้องใช้สกรู และถอดออกได้

  • เหมาะอย่างยิ่งสำหรับธุรกิจที่จำเป็นต้องปรับแต่งไฟสัญญาณเตือนแบบชั้นเพื่อรองรับลูกค้าที่หลากหลาย
  • แผงขั้วไฟฟ้าแบบไม่ใช้สกรูและถอดได้ ทำให้สามารถเดินสายไฟได้ง่าย
  • พิกัดแรงดันไฟ: DC24V

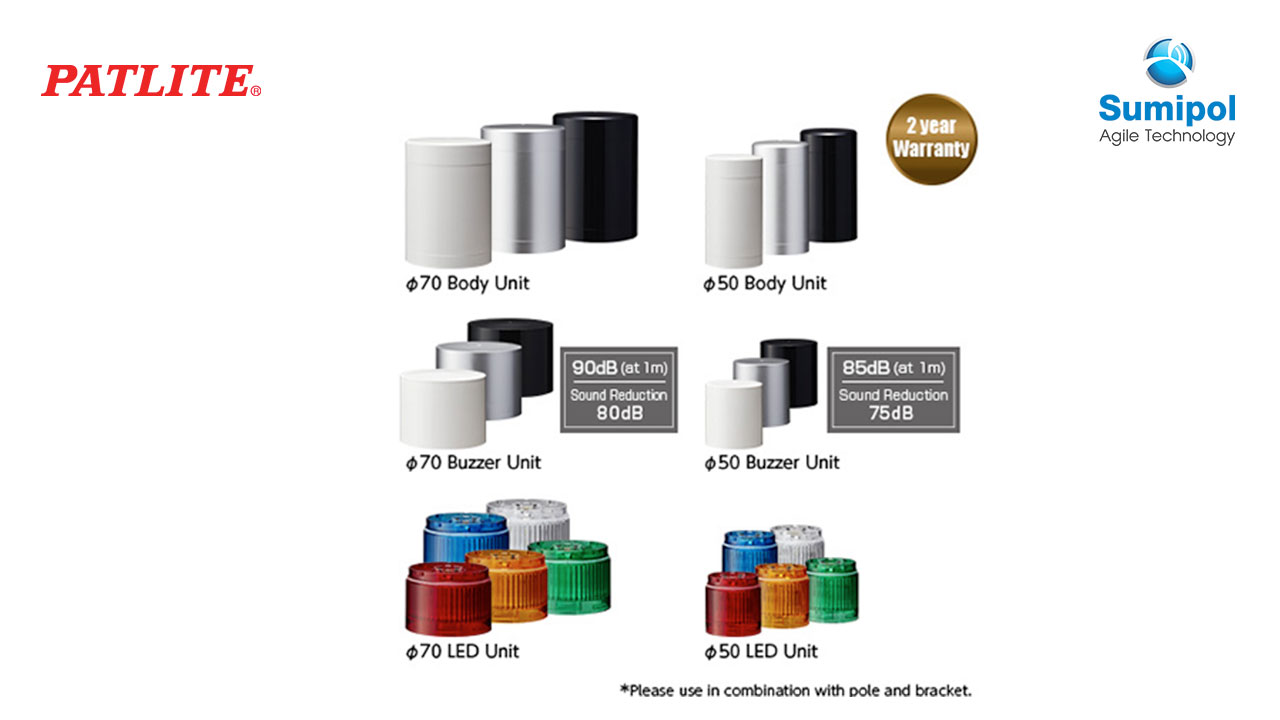

  • มีให้เลือกใช้งานในแบบตัวเครื่องสีขาวนวล สีเงิน และสีดำ
  • จำหน่ายหน่วย LED และโมดูลเสียงแยกกัน



A new removable terminal for easier wiring



LR_spec

ข้อมูลจำเพาะ
อุณหภูมิแวดล้อมใช้งาน-20℃ ถึง +50℃
ช่วงความชื้นใช้งาน90% RH หรือน้อยกว่า, ไม่มีการควบแน่น
ช่วงอุณหภูมิในการเก็บรักษา-30℃ ถึง +60℃
ช่วยความชื้นในการเก็บรักษา90% RH หรือน้อยกว่า, ไม่มีการควบแน่น
สถานที่ติดตั้งใช้ภายในอาคาร
ทิศทางการติดตั้งตำแหน่งตั้งขึ้น
มาตรฐานการป้องกันIP65(IEC 60529) / NEMA TYPE 4X, 13
สภาพแวดล้อมตำแหน่งตั้งขึ้น
ความต้านทานของฉนวนมากกว่า 1MΩ ที่แรงดันไฟ DC 500V ระหว่างลีดไฟเข้าและโครงตัวเครื่อง
ทนแรงดันไฟAC 500V เป็นเวลา 1 นาที ระหว่างขั้วปลายสายไฟและโครงตัวเครื่องโดยฉนวนไม่ขาด (M2: AC1500V เป็นเวลา 1 นาที)
อัตราการกระพริบ60 ±2 ครั้งต่อนาที
ระดับเสียงประเภท LR5 85dB  LR7ประเภท 90dB
การลดเสียง*1ลด -10dB สัมบูรณ์
สภาพแวดล้อมเสียงออดเบอร์ 4 (แบบสวีป) จากทุกทิศทางที่ระยะ 1 ม.
เสียงออด4 รูปแบบ เบอร์ 1เสียงเป็นช่วงๆ เร็ว เบอร์ 2เสียงต่อเนื่อง เบอร์ 3สูงต่ำเร็ว เบอร์ 4เสียงสวีป
เอาต์พุตทรานซิสเตอร์NPN / PNP
มาตรฐานความสอดคล้อง●UL 508, CSA-C22.2 No.14
●FCC ส่วนที่ 15 ส่วนย่อย B คลาส A
●ระเบียบ RoHS (EN 50581)
●ระเบียบ EMC (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1: ขึ้นอยู่กับการตั้งค่าดิฟสวิตช์


ข้อมูลจำเพาะหน่วย LED
สีแดงเหลืองอำพันเขียวน้ำเงินขาว
การใช้กระแสไฟ / กำลังไฟประเภท0.04A/1W
สูงสุด0.045A/1.3W

ข้อมูลจำเพาะหน่วยออด
การใช้กระแสไฟ / กำลังไฟประเภท0.04A/1W
สูงสุด0.3A/1.3W

คุณลักษณะของรุ่น
DIMENSIONS– 50mm diameter
– 70mm diameter
RATED VOLTAGE– 24V DC
CONFORMITY STANDARDS– UL 508, CSA-C22.2 No. 14
– EMC Directive (EN 61000-6-4, EN 6000-6-2)
– FCC Part 15 Subpart B Class A
– KC (KN 61000-6-4, KN 61000-6-2)
– RoHS Directive (EN 50581)
PROTECTION RATINGS– IP 65 (IEC 60529)/ NEMA Type 4X, 13
