หน่วยฐานแบบยึดกับเสา พร้อมแผงขั้วไฟฟ้าสำหรับ LR5, LR7

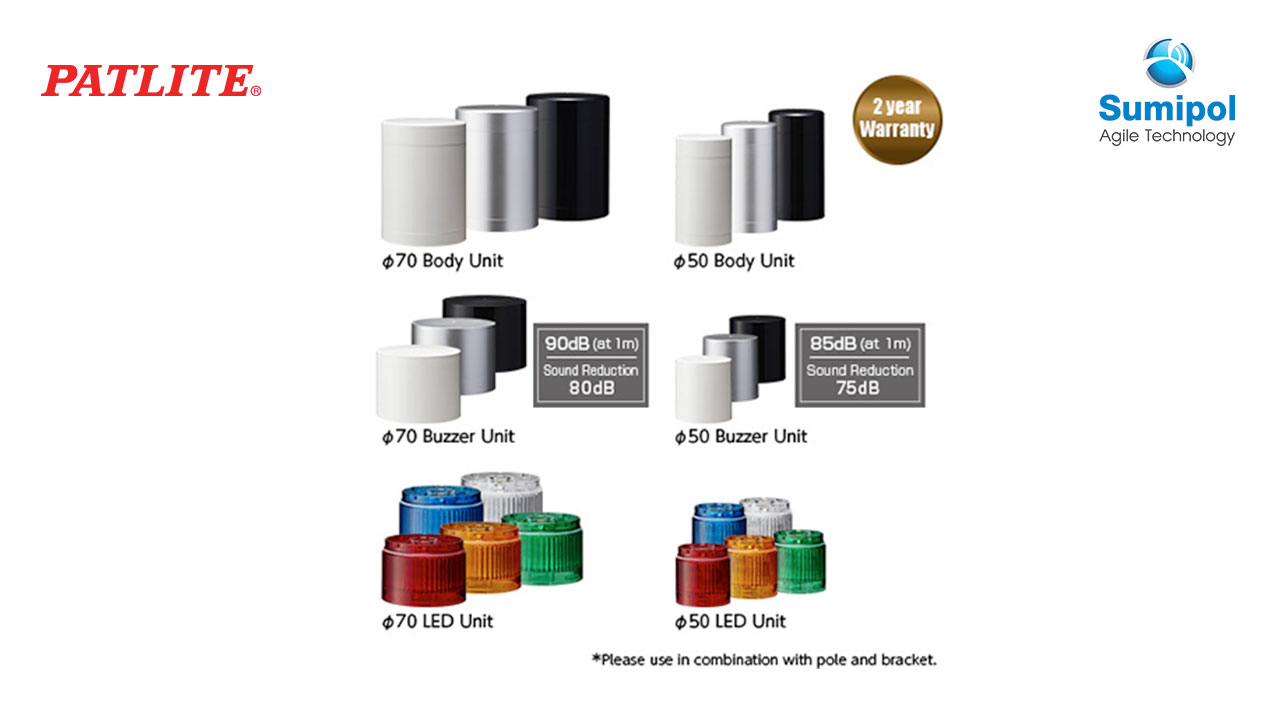

หน่วยฐานแบบยึดกับเสา ซีรี่ส์ LR5 (50 มม.) และ LR7 (70 มม.) สามารถติดตั้งกับแผงขั้วไฟฟ้าโดยไม่ต้องใช้สกรู และถอดออกได้

  • เหมาะอย่างยิ่งสำหรับธุรกิจที่จำเป็นต้องปรับแต่งไฟสัญญาณเตือนแบบชั้นเพื่อรองรับลูกค้าที่หลากหลาย
  • รูแบบน็อคเอาต์ในตัวทำให้แปลงไฟสัญญาณเตือนแบบชั้นซีรี่ส์ LR5 หรือ LR7 จากการติดตั้งกับเสา ไปเป็นการติดตั้งโดยตรง
  • แผงขั้วไฟฟ้าแบบไม่ใช้สกรูและถอดได้ ทำให้สามารถเดินสายไฟได้ง่าย
  • พิกัดแรงดันไฟ: DC24V
  • มีให้เลือกใช้งานในแบบตัวเครื่องสีขาวนวล สีเงิน และสีดำ
  • จำหน่ายหน่วย LED และโมดูลเสียงแยกกัน



A new removable terminal for easier wiring



LR_spec

Specifications



Operating Ambient Temperature -20℃ – +50℃
Operating Humidity Range 90% RH or less, no condensation
Storage Temperature Range -30℃ – +60℃
Storage Humidity Range 90% RH or less, no condensation
Mounting Location Indoor Use
Mounting Direction Upright Position
Protection Rating*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
Environmental Conditions Upright Position
Insulation Resistance More than 1MΩ at DC500V between the power input lead and chassis
Withstand Voltage AC 500V for 1 minute between terminals and chassis without breaking insulation (M2: AC1500V for 1 min.)
Flash Rate 60 ±2 Flashes / min
Sound Level LR5Typ. 85dB  LR7Typ. 90dB
Sound Reduction*2 ab. -10dB reduction
Environmental Conditions Buzzer Sound No.4 (Sweep) from all directions at a 1m distance
Buzzer Sound 4 patterns*2No.1Rapid Intermittent sound No.2Continuous sound No.3Rapid Hi-low No.4Sweep sound
Transistor Output NPN / PNP
Conformity Standards ●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS Directive (EN 50581)
●EMC Directive (EN 61000-6-4, EN 61000-6-2)

*1:When using L-braket:IP54(IEC60529) / NEMA TYPE 4X,13   *2:Dependent on DIP Switch Settings


LED Unit Specifications



Color Red Amber Green Blue White
Current Consumption / Power Consumption Typ. 0.04A/1W
Max. 0.045A/1.3W

Buzzer Unit Specifications



Current Consumption / Power Consumption Typ. 0.04A/1W
Max. 0.3A/1.3W




Model Specifications



DIMENSIONS – 50mm diameter
– 70mm diameter
RATED VOLTAGE – 24V DC
CONFORMITY STANDARDS – UL 508, CSA-C22.2 No. 14
– EMC Directive (EN 61000-6-4, EN 6000-6-2)
– FCC Part 15 Subpart B Class A
– KC (KN 61000-6-4, KN 61000-6-2)
– RoHS Directive (EN 50581)
PROTECTION RATING – IP 65 (IEC 60529)/ NEMA Type 4X, 13
