Nachi

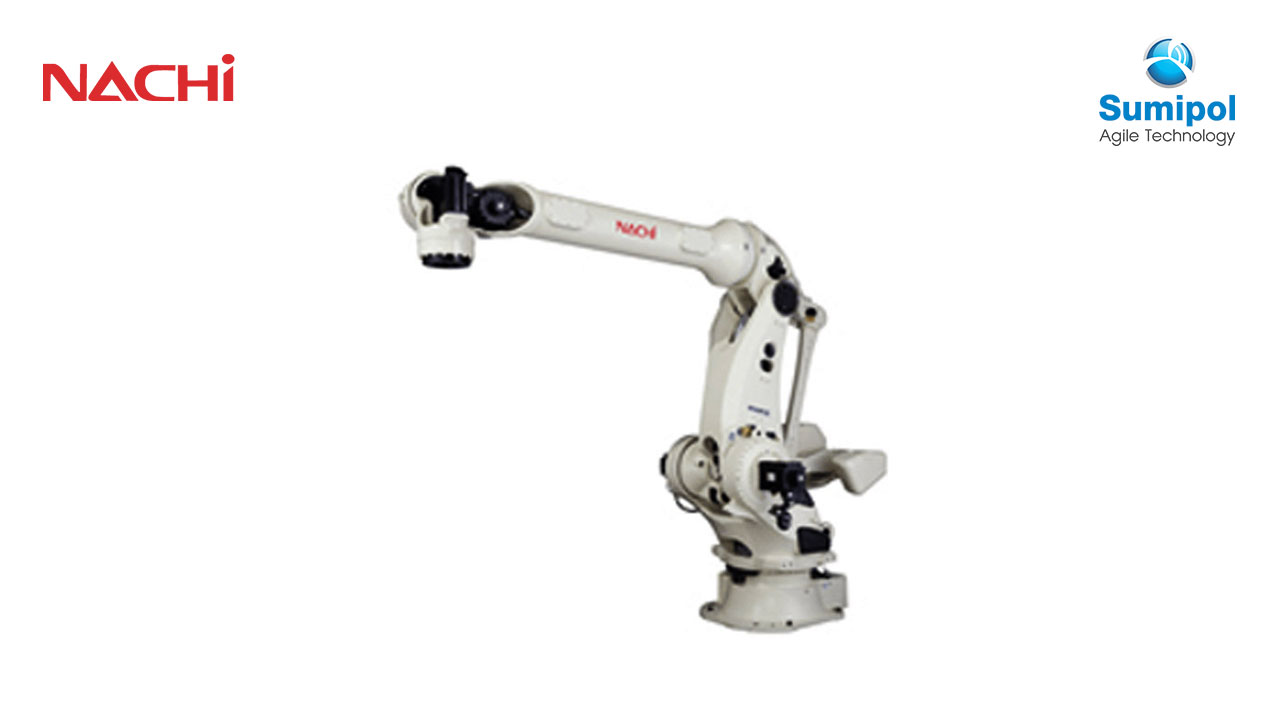

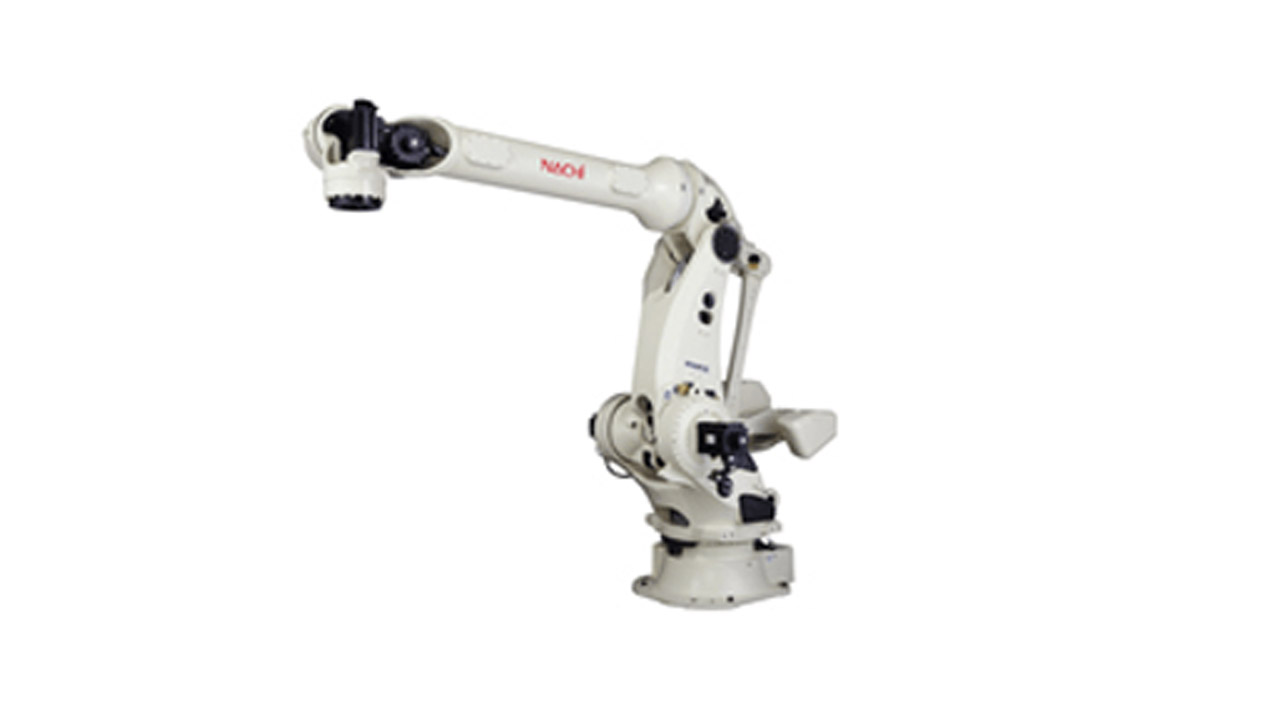

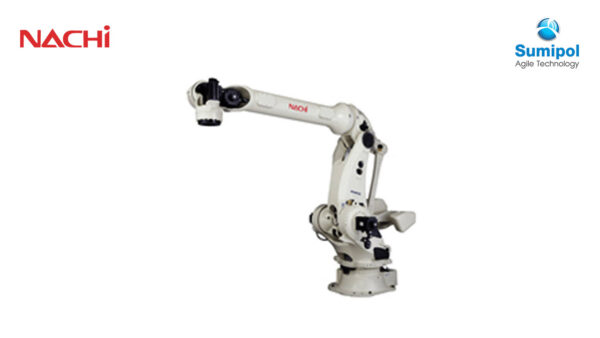

MC palletizing series

หุ่นยนต์จัดเรียงสินค้าบนพาเลทของหนัก

 โครงสร้างแบบไม่ต้องเชื่อมต่อนั้นเรียบง่ายและกะทัดรัด


  • โครงสร้างที่เรียบง่ายไม่มีน้ำหนักถ่วงหรือ
  • การเชื่อมโยงแบบขนาน
  • รูปทรงกะทัดรัดสามารถติดตั้งได้ในพื้นที่ขนาดเล็ก

จังหวะการทำงานที่กว้างขวางและความสามารถในการยก


  • แรงบิดที่ข้อมือมากมาย (1.7 เท่าของเราที่มีอยู่รุ่น) จับชิ้นงานขนาดใหญ่ได้ง่าย
  •  ประเภทแขนยาว (MC280L) มีระยะเอื้อมถึงสูงสุด3,101 มม
  • ชนิดยกของหนักมาก (MC470P) สามารถยกได้สูงสุด 470 กก. (ข้อมือต้องชี้ลง)

การเคลื่อนไหวด้วยความเร็วสูง


  • น้ำหนักที่ลดลงและความแข็งแกร่งที่เพิ่มขึ้นทำให้หุ่นยนต์ที่เร็วที่สุดในระดับเดียวกัน
  • ลดรอบเวลาได้สูงสุดถึง 15% (เมื่อเทียบกับรุ่นที่มีอยู่ของเรา)
รายการ Specications
หุ่นยนต์โมเดล MC470P-01
โครงสร้าง Articulated construction
จำนวนแกน 6
ระบบขับเคลื่อน AC servo system
Max.

working

envelope

Arm J1 Swivel ±3.14rad (±180°)
J2 Horizontal -1.75 to +0.70rad (-100° to +40°)
J3 Vertical -3.14 to +0.61rad

(-180° to +35°)

Wrist J4 Rotation 2 ±6.28rad *5

(±360°)

J5 Bend ±2.18rad *5

(±125°)

J6 Rotation 1 ±6.28rad (±360°)
ความเร็วสูงสุด Arm J1 Swivel 1.83rad/s (105°/s)
J2 Horizontal 1.66rad/s

(95°/s)

J3 Vertical 1.66rad/s (95°/s)
Wrist J4 Rotation 2 1.92rad/s

(110°/s)

J5 Bend 1.92rad/s

(110°/s)

J6 Rotation 1 3.14rad/s

(180°/s)

น้ำหนักบรรทุก Wrist 470kg
Forearm *1 Max. 30kg
อนุญาต

โหลดแบบคงที่

แรงบิด

J4 Rotation 2 2750N·m
J5 Bend 2750N·m
J6 Rotation 1 0N·m
โมเมนต์ความเฉื่อยสูงสุด

ที่อนุญาต *2

J4 Rotation 2 400kg·m2
J5 Bend 400kg·m2
J6 Rotation 1 250kg·m2
ระยะการเข้าถึงสูงสุด 2,771mm
ความสามารถในการทำซ้ำตำแหน่ง *3 ±0.09mm
อุณหภูมิโดยรอบ 0 to 45°C
ความชื้นโดยรอบ 20 to 85% RH (without condensation)
การสั่นสะเทือน 0.5G or less
การติดตั้ง Floor mount
น้ำหนัก 1,620kg
