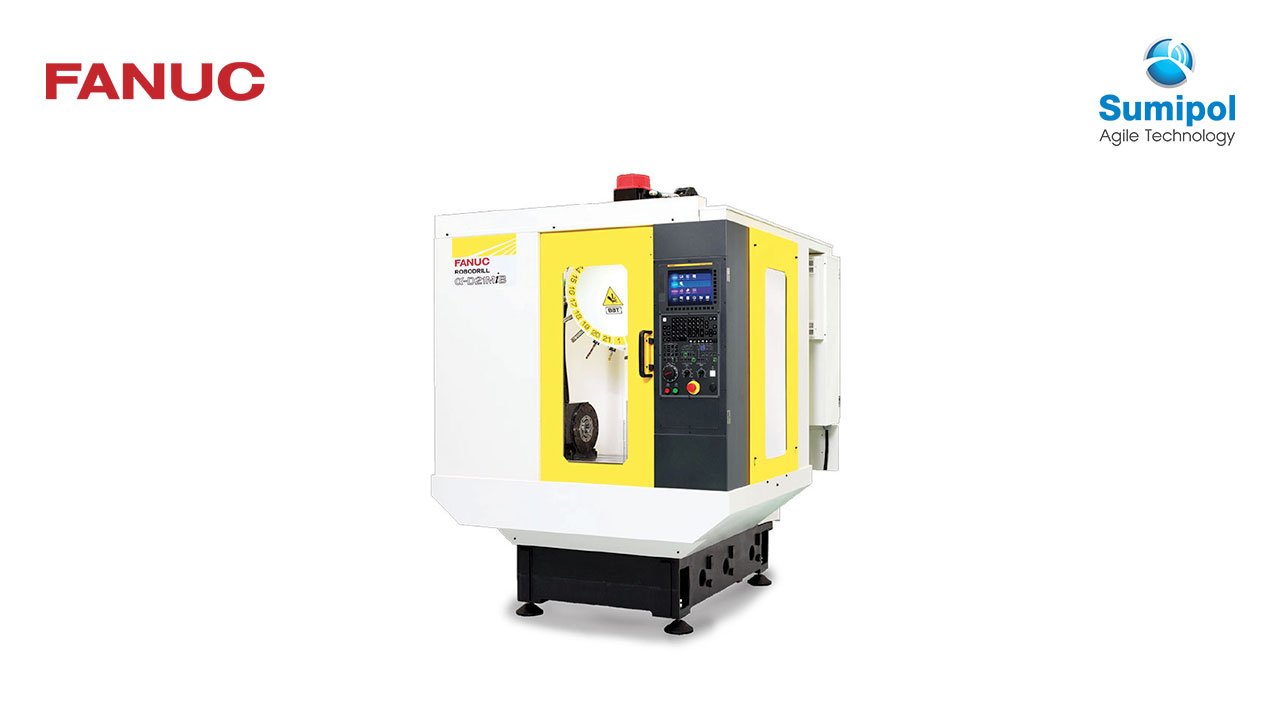

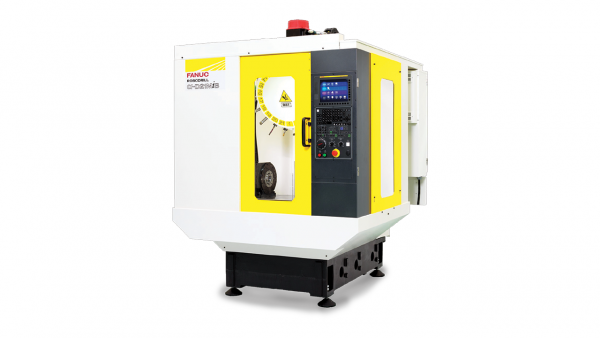

ROBODRILL α-DiB series – FANUC

ROBODRILL รุ่นใหม่ ที่ให้ประสิทธิภาพและความแม่นยำในการทำงานที่เหนือชั้น ด้วยการสับเปลี่ยนเครื่องมือที่ใช้เวลาเพียงแค่ 0.7 วินาที

รหัสสินค้า: ROBODRILL α-DiB series หมวดหมู่: ,



เครื่องกัดรอบด้าน CNC milling machine

ROBODRILL vertical machining center รุ่นใหม่ รับประกันคุณภาพและความแม่นยำในการทำงานในอัตรารายชั่วโมงที่ยอดเยี่ยม

  • ด้วยการสับเปลี่ยนเครื่องมือที่ใช้เวลาเพียงแค่ 0.7 วินาที และ Turret ที่สามารถจัดการเครื่องมือที่มีน้ำหนัก 4 กก.
  • Advanced versions ตัวใหม่นั้นเป็นเครื่อง CNC 5 แกนที่ทั้งเร็วที่สุด และแข็งแกร่งที่สุดในตลาด
  • เครื่อง ROBODRILL vertical machining centre ขั้นสูง หรือ มาตรฐาน เป็นเครื่องรอบด้านความเร็วสูง ซึ่งให้ประสิทธิภาพที่เหนือชั้น











ROBODRILL มีทั้งเวอร์ชั่น มาตรฐาน หรือ ขั้นสูง และมีขนาด คือ S, M , L

คุณสมบัติมาตรฐานของ ROBODRILL ได้แก่ :

  • การออกแบบ แบบ rigid design
  •  iHMI ที่ใช้งานและบำรุงรักษาง่าย
  • หน้าจอ maintenance screen แสดงการตรวจจับหาปัญหาโดยเฉพาะ
  • หล่อเย็นผ่านแกนหมุนได้ถึง 70 บาร์
  • การสับเปลี่ยนเครื่องมือที่รวดเร็วเป็นพิเศษ ความจุสำหรับ 21 เครื่องมือ

Advanced ROBODRILL α-DiB5 ADV version

ได้รับการออกแบบมาสำหรับการตัดเฉือนความเร็วสูง และเป็นตัวกำหนดเกณฑ์มาตรฐานประสิทธิภาพ ที่สุดของความแม่นยำและการทำซ้ำ
เหมาะอย่างยิ่งสำหรับการผลิตแบบอัตโนมัติเต็มรูปแบบในระยะยาว และเป็นตัวแทนทางเลือกที่หลากหลายสำหรับเครื่องจักรขนาดใหญ่

Fully equipped for efficient high-speed CNC machining

เครื่องจักรกลซีเอ็นซีความเร็วสูงที่มีประสิทธิภาพ มีอุปกรณ์ครบครัน



 เครื่องกัด CNC milling machin ที่เหนือชั้น

ความน่าเชื่อถือที่เป็นตำนานของ FANUC กับขั้นตอนการบำรุงรักษาเชิงป้องกันชที่ง่ายดาย ช่วยให้เวลาในการหยุดทำงานน้อยที่สุด
และสร้างผลตอบแทนจากการลงทุนที่เหลือกว่าใคร



สารหล่อเย็นผ่านแกนหมุนได้ถึง 70-bar
สำหรับการเจาะที่เร็วขึ้นและการกำจัดเศษไม้ที่ดีขึ้น
ROBODRILL ช่วยให้น้ำหล่อเย็นผ่านแกนหมุนได้ถึง 70 บาร์



คุณภาพพื้นผิวชิ้นงานนที่ดีเยี่ยม

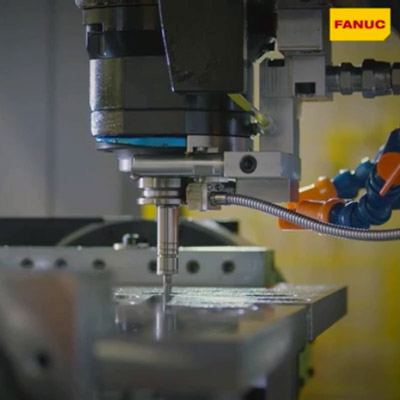

FANUC ROBODRILL vertical machining centre ช่วยให้คุณได้คุณภาพชิ้นส่วนที่เหนือกว่าโดยใช้ฟังก์ชัน CNC เช่น Nano interpolation, 3-D machining หรือ AI contour control



The vertical machining centre มีรอบการทำงานที่รวดเร็ว

การเร่งความเร็วจากแกนของ FANUC ROBODRILL รวมกับการเพิ่มประสิทธิภาพ Smart process ทำให้ได้อัตราการทำงานที่เร็วขึ้น และลดรอบการทำงาน



Fast high-precision 3D machining

ตัวเลือกอัจฉริยะ เช่นชุดข้อมูลล่วงหน้า ฟังก์ชั่นการแก้ไข และการปรับให้เรียบอย่างชาญฉลาด หมายความว่าคุณสามารถผลิตแม่พิมพ์คุณภาพสูงElectrodes และชิ้นส่วน 3D อื่น ๆ ได้อย่างรวดเร็วและแม่นยำ



Easy CNC machining

CNC FANUC 31i-B5 ที่น่าเชื่อถือที่สุดในโลก เป็นหัวใจหลักของ ROBODRILL เป็นมิตรกับผู้ใช้ และง่ายต่อการตั้งโปรแกรม ประกอบด้วย M-codes ที่ง่ายต่อการกำหนดค่า
เพื่อควบคุมอุปกรณ์เพิ่มเติม สามารถปรับแต่งเพิ่มเติมได้ผ่านฟังก์ชัน PMC ที่กำหนดเอง



ROBODRILL vertical machining centre




The vertical machining centre ที่สามารถปรับให้เข้ากับความต้องการของคุณไม่ว่าจะเป็นการตั้งค่าใหม่หรือเปลี่ยน unit numbers ความสามารถของ ROBODRILL ช่วยให้คุณประหยัดเงิน
พร้อมสรรพทุกอย่างจาก 3, 4 และ 5 simultaneous axes ทุกรุ่นได้รับการออกแบบมาเพื่อตอบโจทย์ทุกความต้องการของคุณ



The right spec for demanding CNC machining processes



การสัปเปลี่ยนเครื่องมือที่รวดเร็ว

การสับเปลี่ยนเครื่องมือในรุ่น ROBODRILL α-DiB5 นั้นรวดเร็วมาก
ตั้งแต่ 0.9 วินาทีในรุ่นมาตรฐาน ไปจนถึง 0.7 วินาทีในรุ่น Advanced
Cut to cut ตั้งแต่ 1.5 วินาที สำหรับรุ่นมาตรฐา และ 1.3 วินาทีสำหรับรุ่น Advanced



The tool changer

เครื่องเปลี่ยนเครื่องมือความเร็วสูงที่จดสิทธิบัตรของ ROBODRILL สามารถบรรจุเครื่องมือได้ 21 ชิ้น
มาพร้อมกับแกนหมุน BIG-PLUS BBT30 และให้ความน่าเชื่อถือที่ดีที่สุดในในเครื่องจักรระดับเดียวกัน



Stronger turret for heavier tools

ROBODRILLs รุ่น Advanced มี Turret ที่แข็งแกร่งยิ่งขึ้น และสามารถรับเครื่องมือตัดที่มีน้ำหนักได้ถึง 4 กก. ในขณะที่ยังคงเวลาในการสับเปลี่ยนเครื่องมือที่ 1.1 วินาที



ปรับปรุงการกำจัดเศษจากการกัด

เพื่อเพิ่มเวลาการทำงานสูงสุด ROBODRILL α-DiB5 ซีรีส์ มาพร้อมกับคุณสมบัติการกำจัดเศษโลหะ





Heavy duty machining

Thanks to its strong spindle and rigid structure, ROBODRILL is ideally suited to heavy-duty machining applications, including high-speed operations involving lots of swarf.

เครื่องจักรกลหนัก

ด้วยแกนหมุนและโครงสร้างที่แข็งแกร่ง ทำให้ ROBODRILL เหมาะอย่างยิ่งกับการใช้งานเครื่องจักรกลหนัก รวมถึงการปฏิบัติการความเร็วสูงที่เกี่ยวข้องกับเศษโลหะจำนวนมาก




Versatile 5-axis CNC machiningสิ่งจำเป็นในการเปลี่ยน ROBODRILL ให้เป็นเครื่อง CNC 5 แกนคือ การเพิ่มฮาร์ดแวร์บางส่วน – การควบคุม 5 แกนพร้อมกัน และข้อกำหนดที่เกี่ยวข้องกับ CNC เช่น การจัดทำดัชนี และการทำงานพร้อมกันนั้นมีอยู่แล้วใน CNC แต่สำหรับการตัดเฉือน 3 มิติที่แม่นยำ สิ่งที่คุณต้องทำ คือ เพิ่มตัวเลือกอัจฉริยะ เช่น look-ahead data sets, interpolation and ฟังก์ชันการปรับให้เรียบ (smart smoothing functions)



Options ที่เป็นประโยชน์สำหรับเครื่อง CNC machining



ROBODRILL-LINKi การตรวจสอบระยะไกล

ตรวจสอบเครื่องกัดซีเอ็นซี ROBODRILL ได้ถึง 100 เครื่องแบบเรียลไทม์จากพีซีระยะไกลหรือมือถือ



FANUC ROBODRILL DDRiB rotary table – แกนเสริมในอุดมคติ

มอเตอร์ขับเคลื่อนโดยตรง และการปรับปรุงความแข็งแกร่ง เพื่อการตัดเฉือนที่แม่นยำยิ่งขึ้น FANUC ROBODRILL DDRiB เป็น Additional axis ที่สมบูรณ์แบบสำหรับ ROBODRILL



FANUC ROBODRILL DDR-TiB – โซลูชันสำหรับชิ้นส่วนที่มีน้ำหนักไม่เกิน 200 กก

สำหรับชิ้นงานที่หนักกว่านั้น ระบบรองแหนบ DDR-T ที่แข็งแกร่งมาก เป็นประโยชน์ต่อ DDR rotary table รวมถึง Support spindle และ L-brackets

FANUC – ROBODRILL α-DiB series – FANUC

Technical Specifications

Travel [mm] Control unit
X-axis 300 500 700
Y-axis 300+100 400
Z-axis 330

Tool storage capacity

21 tools  α-D21SiB5 α-D21MiB5 α-D21LiB5 Series 31i-B5
14 tools α-D14SiB5 α-D14MiB5 α-D14LiB5
21 tools α-D21SiB α-D21MiB α-D21LiB Series 31i-B
14 tools α-D14SiB α-D14MiB α-D14LiB



TABLE SIZE

Table Size 25.6×15.7 (650×399) in (mm)
Table Capacity 881 (400) lbs (kg)



WEIGHT

Machine Weight 4850 (2200) lbs (kg)



TURRET STYLE ATC SPECIFICATIONS

Tool to Tool Change Time 0.7 sec
Chip to Chip Change Time 1.3 sec
Max Tool Length 9.8 (249) in (mm)
Max Tool Diameter 3.14 (80) in (mm)


SPINDLES

Spindle Taper BBT-30 Big Plus
Spindle Speed 10000/24000 rpm
10000rpm 18.7* / 7.5** HP
240000rpm 34.8* / 7.3** HP
