ScanArms with RevEng – PORTABLE CMM

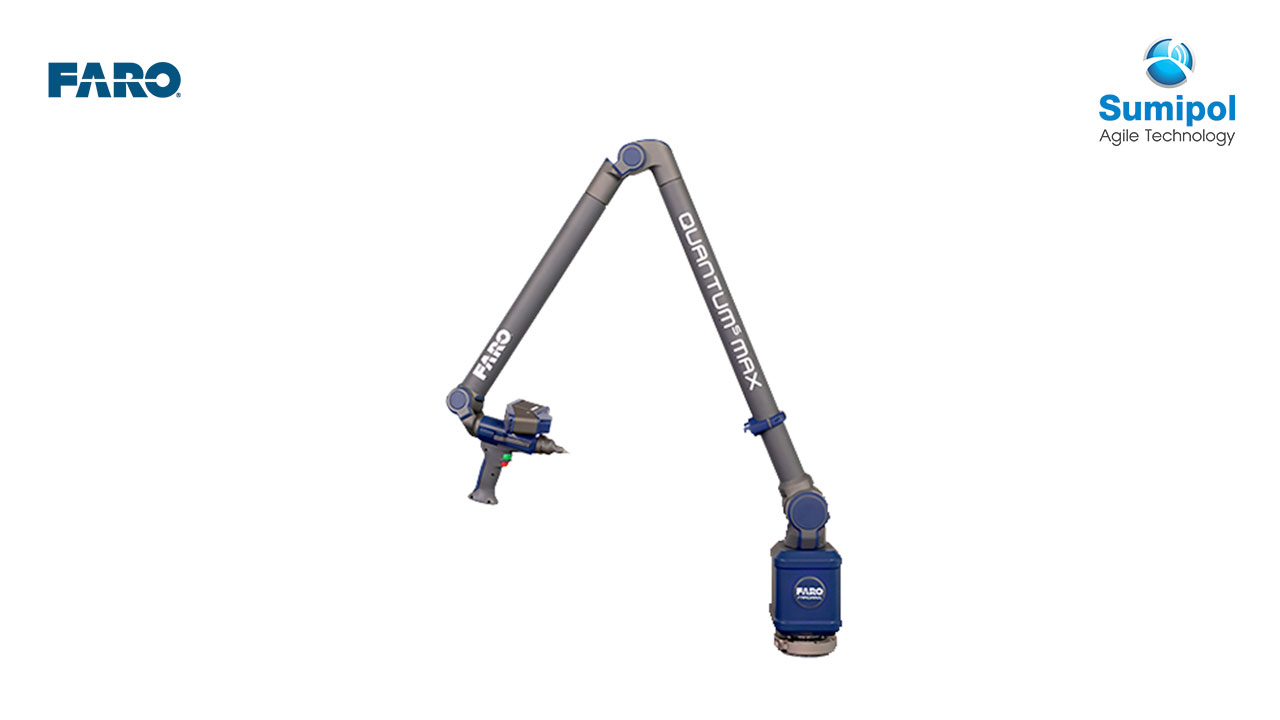

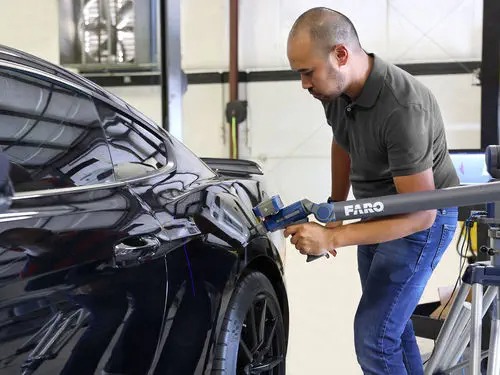

FARO® Quantum Max ScanArms

เทคโนโลยีแขนวัดสแกน 3 มิติ Portable CMM แบบไม่สัมผัส มาตรฐานระดับโลก มาพร้อม FARO® RevEngTM Software

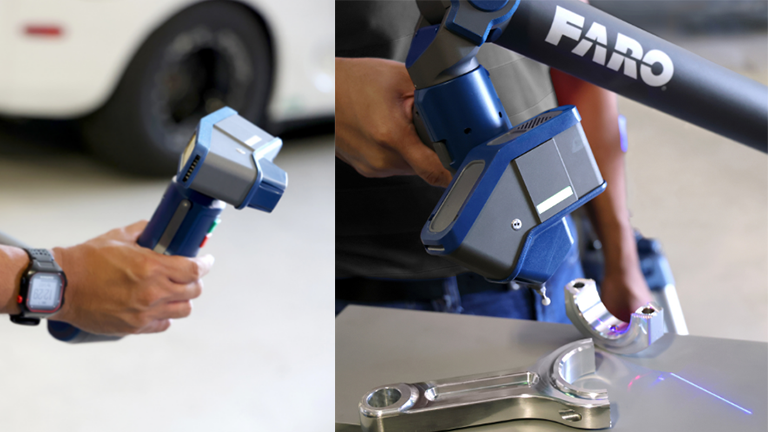

นอกจากนี้ Quantum Max ยังมีหัววัดเลเซอร์สแกน LLP สามแบบที่ปรับความแม่นยำ ความเร็ว หรือรวมทั้งสองอย่างเข้าด้วยกัน ขึ้นอยู่กับความต้องการใช้งาน สามารถบันทึกค่าการวัดที่แม่นยำ และทนทานในทุกสภาพแวดล้อม ตั้งแต่ใช้งานในโรงงานไปจนถึงภาคสนาม







บางครั้งการวัดชิ้นส่วนหรือเครื่องมือที่มีความซับซ้อนมาก ก็สามารถใช้โพรบแบบสัมผัสวัดทั้งหมดได้

แต่การใช้เลเซอร์ ทำให้สามารถทำงานด้วยความเร็วและความแม่นยำที่ยอดเยี่ยม ผู้ผลิตชั้นนำไว้วางใจ FARO Quantum Max ScanArms ซึ่งรวมความสามารถในการวัดของแขนวัด Portable CMM – Quantum Max FaroArm® เข้ากับฟังก์ชันการทำงานแบบไม่สัมผัสของหัววัดเลเซอร์สแกน  Laser Line Probes (LLPs)

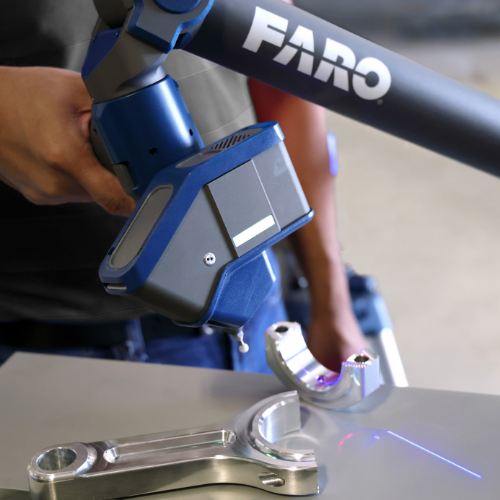

นอกจากนี้ Quantum Max ยังมีหัววัดเลเซอร์สแกน LLP สามแบบที่ปรับความแม่นยำ ความเร็ว หรือรวมทั้งสองอย่างเข้าด้วยกัน ขึ้นอยู่กับความต้องการใช้งาน ไม่ว่าจะเลือก LLP แบบใด 3D ScanArms จะทำการบันทึกค่าการวัดที่แม่นยำ และทนทานในทุกสภาพแวดล้อม ตั้งแต่ใช้งานในโรงงานไปจนถึงภาคสนาม




คุณสมบัติ ScanArm


  • Family of Laser Line Probes (LLPs) : จับ Point Cloud ด้วยความเร็วและความแม่นยำสูง โดยหัววัดเลเซอร์สแกนLLP สามแบบ แต่ละรายการสามารถถอดเปลี่ยนได้ทันทีและใช้ได้เหมาะสมตามแต่ละจุดประสงค์ในการวัด
  • Multiple Working Volumes : ตอบสนองความต้องการของการใช้งาน วัดได้ตั้งแต่ช่วง 2.0m, 2.5m, 3m, 3.5m และ 4m
  • Continuous Light Rectification (CLR) Technology : สแกนพื้นผิวชิ้นงานที่มืด สะท้อนแสง หรือโปร่งแสงได้
  • Smart Probe Capability : เปลี่ยนโพรบวัดอย่างรวดเร็วและง่ายดายโดยไม่ต้องสอบเทียบใหม่
  • Internal Counterbalancing : สามารถใช้งานด้วยมือเดียว โดยไม่เมื่อยล้า
  • Ergonomic Design : ขนส่ง ติดตั้ง และใช้งาน ScanArms ได้อย่างง่ายดาย สะดวกสบาย
  • Exclusive 8-axis Integration : วัดทุกด้านของชิ้นส่วนได้อย่างรวดเร็ว โดยไม่ต้องปรับตำแหน่งใหม่
  • Compliance : ผลิตตามมาตรฐาน ISO 10360-12
  • Universal Quick Mount : ติดตั้ง ScanArm ได้ทุกที่ที่ต้องการ
  • Temperature and Overload Sensors : มั่นใจได้ถึงประสิทธิภาพสูงสุดอย่างต่อเนื่อง
  • Powerful Software Solutions : เชื่อมต่อ ScanArms กับซอฟต์แวร์ต่าง ๆ ได้อย่างง่ายดาย
  • Extended Battery Use Option : ทำงานโดยไม่ต้องใช้สายเคเบิล
  • High-speed Wireless Operation : เชื่อมต่อกับ Bluetooth หรือ Wi-Fi ได้
  • Rugged Design : ใช้ ScanArms ได้อย่างแม่นยำ แม้ในสภาพแวดล้อมการวัดที่สมบุกสมบัน




ScanArms By Performance Level


QUANTUM MAX SCANARMS – ประสิทธิภาพสูงสุด
  • QuantumS เป็นแขนวัดรุ่นที่ดีที่สุด ให้ความแม่นยำและประสิทธิภาพระดับพรีเมียม
  • QuantumM แขนวัด Portable CMM มาตรฐานระดับโลก และมีอัตราส่วนราคา/ประสิทธิภาพที่เหมาะสม เหมาะอย่างยิ่งสำหรับงานตรวจสอบโรงงาน
  • QuantumE ให้ประสิทธิภาพที่ยอดเยี่ยมในราคาที่แข่งขันได้ และรับประกันการผลิตคุณภาพสูง
FAROBLU XR – ความละเอียดและความแม่นยำสูงสุด
  • หัววัดเลเซอร์สแกน Laser Line Probe (LLP) เหมาะอย่างยิ่งสำหรับงานที่ต้องการความแม่นยำสูง ด้วยการบันทึกข้อมูลด้วยความแม่นยำและความละเอียดที่ดีที่สุด ผู้ใช้สามารถสแกนชิ้นส่วนที่ซับซ้อน ขนาดเล็ก และมีรายละเอียดมาก ด้วยความแม่นยำมากกว่า 1.5 เท่า ช่วยปรับปรุงคุณภาพการผลิตด้วยข้อมูลที่ดีขึ้นและเชื่อถือได้มากขึ้น

FAROBLU XP – ความสามารถในการผลิตสูงสุด

  • หัววัดเลเซอร์สแกน Laser Line Probe (LLP) รุ่นนี้ ให้ความสามารถในการสแกนด้วยการผสมผสานที่สมดุลระหว่างความแม่นยำ ความเร็ว และการวัดอย่างครอบคลุม เพิ่มผลกำไรและปริมาณงานพร้อมประสิทธิภาพที่เหมาะสมกับทุกการใช้งาน

FAROBLU XS – ความเร็วสูงสุด

  • หัววัดเลเซอร์สแกน Laser Line Probe (LLP) รุ่นที่ดีที่สุด สำหรับการสแกนชิ้นส่วนขนาดใหญ่หรือพื้นที่ผิวที่กว้าง ด้วยความเร็วในการรวบรวมข้อมูลสูงสุด แถบเลเซอร์กว้างพิเศษให้การครอบคลุมเป็นสองเท่าในการสแกนครั้งเดียว ทำให้ผู้ใช้สามารถรวบรวมข้อมูลได้เร็วกว่ารุ่น FAROBLU XR ถึง 2.6 เท่า และเร็วกว่า FAROBLU XP ถึง 1.6 เท่า การสแกนรวบรวมข้อมูลที่น้อยครั้งลง หมายถึงผลลัพธ์ที่เร็วขึ้นและผลผลิตที่สูงขึ้นนั่นเอง

8-Axis Scanning Platform – สแกนได้เร็วขึ้นด้วย Quantum V2 ScanArm

  • แท่นสแกนแบบหมุน 8 แกนในตัว ช่วยลดเวลาในการสแกนได้ถึง 40% ในขณะที่ยังคงความแม่นยำไว้ ใช้ได้กับ ScanArm ทุกรุ่น ทั้ง 8-Axis QuantumS ScanArm, 8-Axis QuantumM ScanArm หรือ 8-Axis QuantumE ScanArm.




มาพร้อม FARO® RevEngTM Software


  • ประหยัดเวลา ด้วย Mesh Optimization Tools & 3D Shapes Extraction
  • ยืดหยุ่น ด้วย Nurbs Sketch Tool (Auto-surfacing Or Manual)
  • ประหยัดเวลาและเพิ่มคุณภาพ ด้วย Mesh Generation Tools
  • กระบวนการที่คล่องตัวและรวดเร็ว ด้วย Scan-to-cad Platform
  • ใช้ได้อย่างอเนกประสงค์ สามารถนำเข้าและส่งออกข้อมูลในรูปแบบมาตรฐาน




การวัดแบบ 3 มิติ


ปรับปรุงการควบคุมคุณภาพและการตรวจสอบ

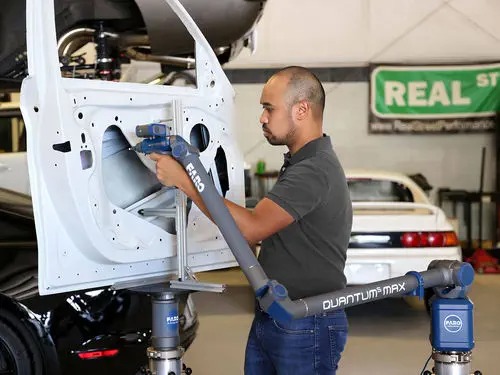

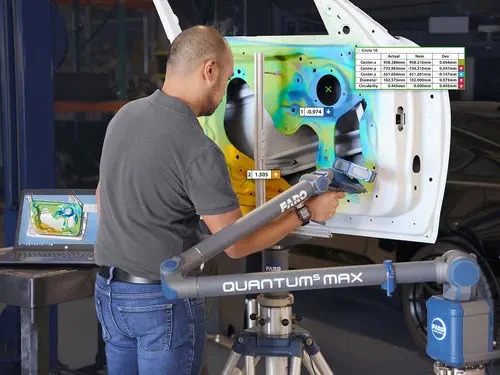

  • ตรวจสอบความถูกต้องของขนาดและระบุความเบี่ยงเบนจาก CAD Data ระหว่างการตรวจสอบกระบวนการผลิตและการตรวจสอบเป็นระยะในระหว่างการผลิต ตลอดจนการตรวจสอบชิ้นส่วนขาเข้า

การผลิต การแปรรูปโลหะ และการประกอบ

  • คอยปรับเทียบและจัดตำแหน่งเครื่องจักรที่ใช้งานตามกระบวนการผลิต (Production Machinery) และตรวจสอบความถูกต้องของขนาดเครื่องมือและชิ้นส่วน

การออกแบบชิ้นงานผลิตและการออกแบบทางวิศวกรรมที่รวดเร็วและแม่นยำยิ่งขึ้น

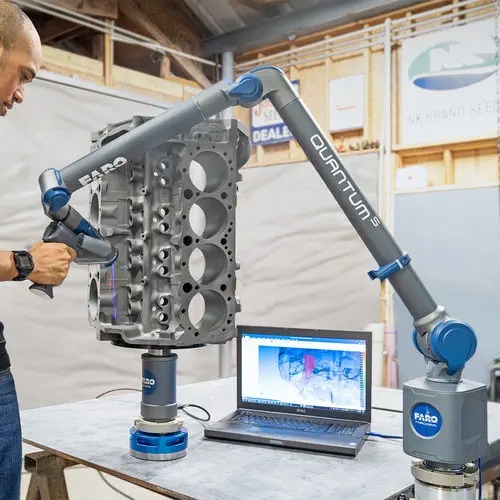

  • ช่วยให้ทำวิศวกรรมย้อนกลับ (Reverse Engineering) ได้เร็วยิ่งขึ้น ทำให้สามารถสร้างต้นแบบได้อย่างรวดเร็ว จึงใช้เวลาสั้นลงในการนำสินค้าออกสู่ตลาด




ประโยชน์และคุณค่าทางธุรกิจของ  ScanArms


  • Scan ได้มากขึ้น ดีขึ้น เร็วขึ้น : เพิ่มประสิทธิภาพการทำงานของคุณได้ โดยไม่ต้องลดความเร็วหรือความแม่นยำ
  • รับรองความสม่ำเสมอและความสามารถในการทำซ้ำ: ผู้ปฏิบัติงานทุกคนจะได้รับผลลัพธ์ที่เหมือนกันทุกครั้ง
  • เพิ่มประสิทธิภาพการทำงาน : การวัดที่แม่นยำช่วยลดปัญหาของเสีย การทำงานและการตรวจสอบที่ซ้ำซ้อน
  • บันทึกข้อมูลการผลิต : ข้อมูลที่แม่นยำช่วยให้สามารถรายงานและวิเคราะห์แนวโน้มได้
  • ปรับปรุงคุณภาพ : การตรวจสอบวัดขนาด 3 มิติ ที่ซับซ้อนและรายงานผลแบบอัตโนมัติ ช่วยผู้ปฏิบัติงานระบุจุดบกพร่อง
  • รายละเอียดการจับภาพ : FARO laser ScanArm สามารถจับรายละเอียดการวัดขั้นสูงบนชิ้นส่วนและวัตถุที่ซับซ้อนได้
  • Enhance Yield : การแก้ปัญหาที่เร็วขึ้นและการวิเคราะห์สาเหตุที่แท้จริงช่วยเพิ่มผลผลิตโดยรวม
  • เพิ่มปริมาณงาน :อัตราการผลิตที่สูงขึ้นและการหยุดทำงาน (Downtime) ที่ลดลงสำหรับการตรวจสอบหมายถึงปริมาณงานที่เพิ่มขึ้น
  • เร่งการสร้างรายได้ : ผู้ผลิตสามารถนำผลิตภัณฑ์ออกสู่ตลาดได้เร็วขึ้น และลดการทำงานซ้ำและการหยุดทำงาน (Downtime)
  • ตอบสนองความต้องการของลูกค้าและผู้ใช้ปลายทาง : การส่งมอบผลิตภัณฑ์คุณภาพสูงที่สามารถใช้งานได้อย่างมั่นใจ ทำให้ทุกคนมีความสุขและเพิ่ม Customer Loyalty ได้
  • ตัดสินใจอย่างชาญฉลาด : ตัดสินใจอย่างชาญฉลาดได้เร็วขึ้น และรับรู้ปัญหาล่วงหน้า ด้วยข้อมูลที่พร้อมใช้งาน

ความแม่นยำของระบบ ScanArm – การวัดแบบไม่สัมผัส** (FaroArm พร้อม LLP)


QuantumS Max
FAROBlu Max xR xP xS
2.0m (6.6ft) 0.03mm
0.0012in
0.038mm
0.0015in
0.046mm
0.0018in
2.5m (8.2ft) 0.034mm
0.0013in
0.042mm
0.0017in
0.05mm
0.002in
3.0m (9.8ft) 0.04mm
0.0016in
0.048mm
0.0019in
0.055mm
0.0022in
3.5m (11.5ft) 0.054mm
0.0021in
0.061mm
0.0024in
0.068mm
0.0027in
4.0m (13.1ft) 0.068mm
0.0027in
0.074mm
0.0029in
0.08mm
0.0031in
QuantumM Max
FAROBlu Max xR xP xS
2.0m (6.6ft) 0.035mm
0.0014in
0.041mm
0.0016in
0.052mm
0.002in
2.5m (8.2ft) 0.039mm
0.0015in
0.046mm
0.0018in
0.056mm
0.0022in
3.0m (9.8ft) 0.046mm
0.0018in
0.053mm
0.0021in
0.062mm
0.0024in
3.5m (11.5ft) 0.062mm
0.0024in
0.067mm
0.0026in
0.076mm
0.003in
4.0m (13.1ft) 0.078mm
0.0031in
0.081mm
0.0032in
0.09mm
0.0035in

QuantumE Max
FAROBlu Max xR xP xS
2.0m (6.6ft) 0.042mm
0.0017in
0.053mm
0.0021in
0.06mm
0.0024in
2.5m (8.2ft) 0.048mm
0.0019in
0.059mm
0.0023in
0.065mm
0.0026in
3.0m (9.8ft) 0.056mm
0.0022in
0.067mm
0.0026in
0.077mm
0.003in
3.5m (11.5ft) 0.076mm
0.003in
0.085mm
0.0033in
0.095mm
0.0037in
4.0m (13.1ft) 0.095mm
0.0037in
0.104mm
0.0041in
0.112mm
0.0044in




ความแม่นยำของ FaroArm – การวัดการสัมผัส * (7 แกน)


QuantumS Max
7-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.018mm
0.0007in
0.01mm
0.0004in
0.02mm
0.0008in
0.04mm
0.0016in
0.025mm
0.001in
2.5m (8.2ft) 0.02mm
0.0008in
0.011mm
0.0004in
0.022mm
0.0009in
0.044mm
0.0017in
0.028mm
0.0011in
3.0m (9.8ft) 0.032mm
0.0013in
0.016mm
0.0006in
0.032mm
0.0013in
0.074mm
0.0029in
0.05mm
0.002in
3.5m (11.5ft) 0.045mm
0.0018in
0.02mm
0.0008in
0.039mm
0.0015in
0.09mm
0.0035in
0.062mm
0.0024in
4.0m (13.1ft) 0.055mm
0.0022in
0.026mm
0.001in
0.044mm
0.0017in
0.108mm
0.0043in
0.076mm
0.003in

QuantumM Max
7-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.023mm
0.0009in
0.012mm
0.0005in
0.024mm
0.0009in
0.045mm
0.0018in
0.029mm
0.0011in
2.5m (8.2ft) 0.027mm
0.0011in
0.013mm
0.0005in
0.026mm
0.001in
0.049mm
0.0019in
0.032mm
0.0013in
3.0m (9.8ft) 0.042mm
0.0017in
0.02mm
0.0008in
0.036mm
0.0014in
0.08mm
0.0031in
0.054mm
0.0021in
3.5m (11.5ft) 0.055mm
0.0022in
0.024mm
0.0009in
0.043mm
0.0017in
0.096mm
0.0038in
0.066mm
0.0026in
4.0m (13.1ft) 0.065mm
0.0026in
0.029mm
0.0011in
0.048mm
0.0019in
0.118mm
0.0046in
0.082mm
0.0032in

QuantumE Max
7-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.028mm
0.0011in
0.016mm
0.0006in
0.035mm
0.0014in
0.05mm
0.002in
0.04mm
0.0016in
2.5m (8.2ft) 0.035mm
0.0014in
0.02mm
0.0008in
0.04mm
0.0016in
0.055mm
0.0022in
0.046mm
0.0018in
3.0m (9.8ft) 0.055mm
0.0022in
0.028mm
0.0011in
0.051mm
0.002in
0.088mm
0.0035in
0.066mm
0.0026in
3.5m (11.5ft) 0.075mm
0.003in
0.036mm
0.0014in
0.062mm
0.0024in
0.11mm
0.0043in
0.082mm
0.0032in
4.0m (13.1ft) 0.095mm
0.0037in
0.044mm
0.0017in
0.075mm
0.003in
0.136mm
0.0054in
0.1mm
0.0039in




ความแม่นยำของ FaroArm – การวัดการสัมผัส* (6 แกน)


QuantumS Max
6-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.016mm
0.0006in
0.008mm
0.0003in
0.017mm
0.0007in
0.03mm
0.0012in
0.024mm
0.0009in
2.5m (8.2ft) 0.018mm
0.0007in
0.009mm
0.0004in
0.018mm
0.0007in
0.032mm
0.0013in
0.026mm
0.001in
3.0m (9.8ft) 0.027mm
0.0011in
0.012mm
0.0005in
0.026mm
0.001in
0.046mm
0.0018in
0.038mm
0.0015in
3.5m (11.5ft) 0.036mm
0.0014in
0.016mm
0.0006in
0.034mm
0.0013in
0.064mm
0.0025in
0.052mm
0.002in
4.0m (13.1ft) 0.045mm
0.0018in
0.02mm
0.0008in
0.038mm
0.0015in
0.078mm
0.0031in
0.063mm
0.0025in
QuantumM Max
6-Axis SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m (6.6ft) 0.02mm
0.0008in
0.01mm
0.0004in
0.022mm
0.0009in
0.035mm
0.0014in
0.027mm
0.0011in
2.5m (8.2ft) 0.023mm
0.0009in
0.013mm
0.0005in
0.023mm
0.0009in
0.038mm
0.0015in
0.03mm
0.0012in
3.0m (9.8ft) 0.034mm
0.0013in
0.016mm
0.0006in
0.032mm
0.0013in
0.052mm
0.002in
0.042mm
0.0017in
3.5m (11.5ft) 0.044mm
0.0017in
0.02mm
0.0008in
0.039mm
0.0015in
0.068mm
0.0027in
0.056mm
0.0022in
4.0m (13.1ft) 0.053mm
0.0021in
0.024mm
0.0009in
0.044mm
0.0017in
0.084mm
0.0033in
0.067mm
0.0026in

ค่าทั้งหมดแสดงถึง MPE (ข้อผิดพลาดสูงสุดที่อนุญาต)

* การวัดการสัมผัส (FaroArm): ตามมาตรฐาน ISO 10360-12 พร้อมระบบการทำงานเต็มรูปแบบ 8 แกน (FaroArm + 8 แกน) ตามมาตรฐาน ISO10360-12 ข้อผิดพลาดของตำแหน่งเส้นผ่านศูนย์กลางทรงกลม (LDIA)

** การวัดแบบไม่สัมผัส (ScanArm และ ScanArm + 8 แกน): อ้างอิงจาก ISO 10360-8 Annex D; กำหนดเป็น LDIA (Sphere Location Diameter Error)



– เส้นผ่านศูนย์กลางของโซนทรงกลมที่มีจุดศูนย์กลางของทรงกลมวัดจากทิศทางหลายทิศทาง ค่าเป็นค่าสัมบูรณ์

1 SPAT – การทดสอบการประกบจุดเดียว

2 EUNI – ข้อผิดพลาดของระยะทางระหว่างสองจุดเมื่อเปรียบเทียบค่าที่วัดได้กับค่าที่กำหนด

3 PSIZE – ข้อผิดพลาดในการวัดขนาดทรงกลมเมื่อเปรียบเทียบค่าที่วัดได้กับค่าปกติ

4 PFORM – ข้อผิดพลาดแบบฟอร์มการตรวจสอบทรงกลม

5 LDIA – ข้อผิดพลาดของเส้นผ่านศูนย์กลางตำแหน่งทรงกลม (เส้นผ่านศูนย์กลางของโซนทรงกลมที่มีจุดศูนย์กลางของทรงกลมวัดจากทิศทางหลายทิศทาง)
