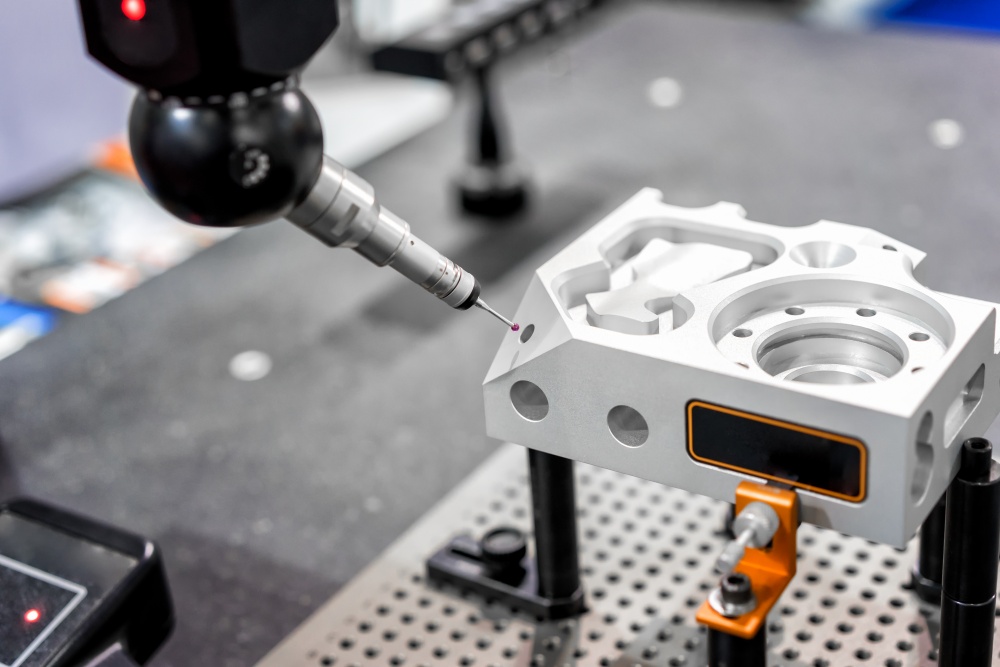

CMM (Coordinate Measuring Machine) หรือที่รู้จักกันในชื่อของเครื่องวัดสามมิติ คืออุปกรณ์สำหรับวัดชิ้นงานที่สลับซับซ้อน โดยมีความแม่นยำสูง สามารถทำงานร่วมกับโปรแกรมประเภท CAD ที่ใช้ดีไซน์ชิ้นส่วนอุปกรณ์ เพื่อเปรียบเทียบและตรวจสอบความถูกต้องของชิ้นงาน

แทนที่จะใช้เครื่องมือวัดละเอียดจำนวนมาก CMM จะช่วยให้งานวัดของคุณง่ายและแม่นยำขึ้นกว่าเดิม โดยคุณสามารถอ่านรายละเอียดเกี่ยวกับเครื่อง CMM ได้ที่บทความ CMM คืออะไร

การเลือก CMM ให้เหมาะกับงานของคุณ

แม้จะดูเป็นเครื่องวัดที่ครอบคลุมการใช้งานขนาดไหน แต่ CMM ก็ยังต้องมีการเลือกอย่างเหมาะสม เพื่อการใช้งานที่ถูกต้องที่สุด ซึ่งการเลือกใช้และโปรแกรมการทำงานที่ถูกต้องนั้นยังช่วยให้เครื่องวัดสามมิติ สามารถดำเนินงานแบบอัตโนมัติได้โดยไม่จำเป็นต้องตั้งค่าใหม่หลายรอบอีกด้วย

ในการทำงานจริง จะมีปัจจัย 3 อย่าง ที่คุณควรรู้ ก่อนดำเนินการเลือกใช้ CMM

1. พิจารณาว่าคุณต้องการวัดอะไรและวัดที่ไหน

เครื่องจักร CMM มีการแบ่งออกเป็นหลายประเภท ตามการใช้งาน ดังนั้นคุณควรตรวจสอบเสียก่อนว่าการใช้เครื่อง CMM หรือเครื่องวัดสามมิตินี้ คุณต้องการใช้มันวัดอะไร วัดที่ไหน เพื่อการใช้งานที่แม่นยำที่สุด

ซึ่งประเภท CMM ที่ได้รับความนิยมในการใช้งานมากที่สุด มี 4 ประเภท คือ

Bridge Type เครื่องวัดที่มีเอกลักษณ์เป็นรูปทรงตัว U คว่ำ มองดูเหมือนสะพาน ด้วยโครงสร้างนั้นเองจึงทำให้ CMM ประเภท Bridge มีความแข็งแรง ทว่าด้วยการเคลื่อนที่ที่จำกัดและรูปทรงค่อนข้างตายตัว จึงไม่เหมาะกับการวัดวัตถุที่ขนาดใหญ่เกินไป

Bridge Type มีความแม่นยำสูง สามารถใช้งานได้หลากหลาย เหมาะสำหรับการวัดวัตถุที่มีขนาดไม่ใหญ่มาก และต้องการความละเอียด

Cantilever Type ความแม่นยำที่สูงมาก เป็นเอกลักษณ์สำหรับ CMM ประเภท Cantilever โดยแลกกับการที่เครื่องวัดประเภทนี้จะสามารถเคลื่อนไหวได้น้อยกว่า และมีความยืดหยุ่นในการทำงานต่ำกว่าเครื่องวัดสามมิติประเภทอื่นๆ

Cantilever Type เหมาะสำหรับการวัดชิ้นงานที่มีขนาดเล็ก ถึงเล็กมาก เนื่องจากมีความแม่นยำที่สูง และสามารถทำงานได้อย่างรวดเร็วหากเทียบกับเครื่องวัดประเภทอื่น

Horizontal Arm Type ความแม่นยำที่ลดหลั่นลงมาแลกกับการทำงานที่หลากหลายมากขึ้น เป็นจุดเด่นสำหรับ CMM ประเภทนี้ เครื่องวัดนี้เหมาะสำหรับงานชิ้นใหญ่ๆ เช่น ชิ้นส่วนรถยนต์ หรือชิ้นส่วนเครื่องจักรขนาดใหญ่

Gantry Type CMM ประเภทเปรียบเสมือนส่วนผสมที่ลงตัวของ CMM ด้านบนทั้งหมด ด้วยความแม่นยำที่สูง เมื่อเทียบกับ Horizontal Arm Type อีกทั้งยังเหมาะสมในการวัดขนาดของชิ้นงานใหญ่ๆ ทำให้ได้รับความนิยมอย่างมากในอุตสาหกรรมยานยนต์และชิ้นส่วนเครื่องบิน

สำหรับการทำงานจริง นอกเหนือจากดูชนิดการทำงานของเครื่องแล้ว ขอแนะนำให้ดูรายละเอียดรวมถึงความแม่นยำที่เครื่องชนิดต่างๆ รองรับด้วย รวมถึงสังเกตเงื่อนไขการรับประกันความถูกต้อง (Guaranteed accuracy temperature environment) ซึ่งคือปัจจัยภายนอกที่ส่งผลกับการวัด เช่น อุณหภูมิ เวลา เพื่อการวัดค่าที่แม่นยำยิ่งขึ้น
3 tips choosing CMM

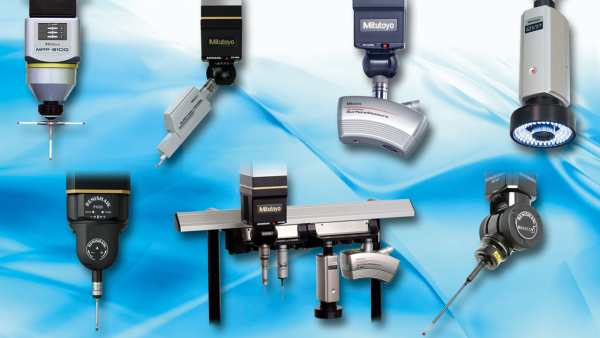

2. เลือกหัวตรวจสอบ (Probe) ให้เหมาะสมกับงาน

สำหรับหัวตรวจสอบของ CMM สามารถแบ่งออกได้ 2 ประเภทคือ CMM Contact Probes (สัมผัสชิ้นงาน) และ CMM Non-Contact Probes (ไม่สัมผัสชิ้นงาน)

CMM Contact Probes เป็นหัวตรวจสอบที่มีแท่ง Stylus ยื่นออกมาเพื่อสัมผัสชิ้นงานและตรวจสอบ โดยการตรวจสอบแบบสัมผัสนี้จะช่วยให้เราได้ข้อมูลเพื่อตรวจสอบหลายครั้งจากการสัมผัสชิ้นงานโดยตรง ลดความผิดพลาดในการทำงานได้มากกว่า เหมาะสำหรับชิ้นงานที่มีขนาดไม่ใหญ่มาก

CMM Non-Contact Probes มักมีการใช้งานอยู่สองประเภทคือ การใช้เลเซอร์ตรวจจับและการใช้กล้องเพื่อตรวจจับ เหมาะสำหรับการสำรวจพื้นผิวขนาดใหญ่ในเวลาอันสั้น ทว่าแลกมาด้วยความแม่นยำที่ต่ำกว่าแบบสัมผัสเล็กน้อย

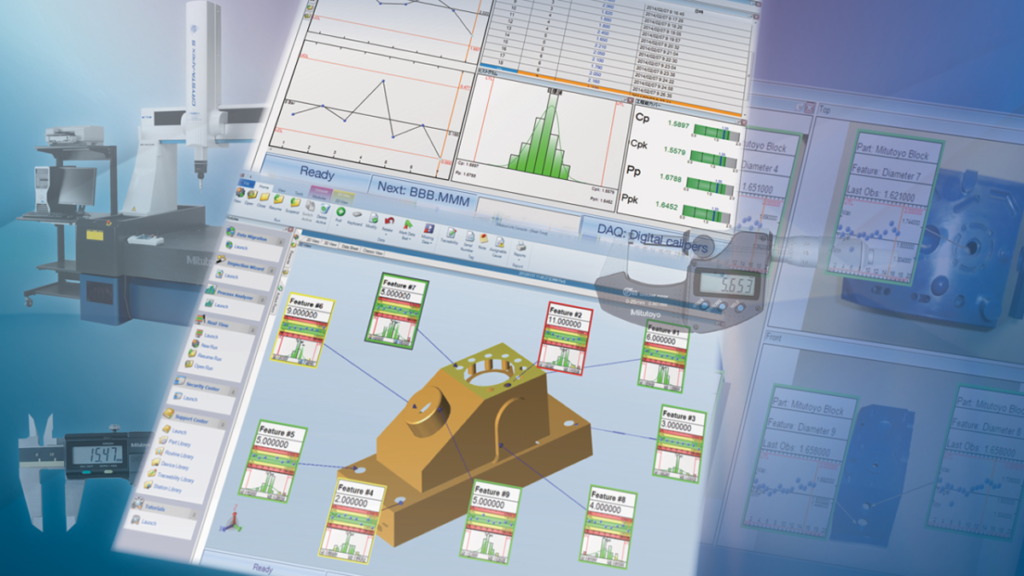

3. พิจารณาซอฟท์แวร์ที่ใช้ร่วมกับ CMM

ทำไมเราต้องพิจารณาซอฟท์แวร์ด้วย ? สาเหตุเพราะภาษากลางสำหรับการเขียนโปรแกรมเพื่อ CMM เช่น DMIS (dimensional measurement interface standard) ไม่ได้มีการใช้งานที่หลากหลายมากเพียงพอ ทำให้มีการตั้งค่าการใช้งานหรือการใช้ภาษาที่แตกต่างกันออกไปตามผู้ผลิต CMM แต่ละเจ้า

สำหรับการใช้งานซอฟท์แวร์ CMM จะมีความแม่นยำเพิ่มสูงขึ้นด้วยการทำงานจริงร่วมกับการจำลอง Simultator ดังนั้นในการทำงานจึงต้องมีการจำลองงานและรวบรวมสถิติ ไม่ใช่แค่การทำงานจริงเพียงรอบเดียว เพื่อทำให้การทำงานทั้งหมดสอดคล้องกัน อีกทั้งยังเพิ่มความแม่นยำและสำรวจความผิดพลาดที่อาจเกิดขึ้นในการทำงานอีกด้วย

ในปัจจุบัน การเลือกใช้งาน CMM ที่มีการรองรับการทำงานร่วมกับโปรแกรมช่วยสร้างวัตถุ (CAD) ถอืเป็นอีกหนึ่งปัจจัยสำคัญที่ช่วยให้การทำงานของโรงงานคุณนั้นง่ายขึ้น เพราะนอกจากจะมีการตรวจสอบงานที่ครอบคลุมแล้ว ยังสามารถส่งต่อข้อมูลให้กันได้อย่างลื่นไหลอีกด้วย

สรุปบทความ

CMM เป็นเครื่องมือจำเป็นสำหรับโรงงานอุตสาหกรรมที่ต้องการคุณภาพและการตรวจสอบที่แม่นยำ แต่การใช้งาน CMM จะต้องคำนึงถึงความเหมาะสมในการใช้งาน ตั้งแต่การเลือกวัสดุไปจนถึงการติดตั้งซอฟท์แวร์ที่ใช้งานร่วม

ถ้าคุณมีข้อสงสัยหรือสนใจเกี่ยวกับ CMM (Coordinate Mesuring Machine) ไม่ว่าจะทำงานแบบไหน หรือซอฟท์แวร์ที่เกี่ยวข้อง คุณสามารถติดต่อเราได้ที่นี่ ด้วยบริการให้คำปรึกษาจากทีมงานผู้เชี่ยวชาญด้านเทคนิค เครื่องมือ และเครื่องจักรกลคุณภาพสูง พร้อมให้บริการกับคุณอย่างเต็มที่
