Dial-Caliper-Gages-Internal-Type-02
Mitutoyo

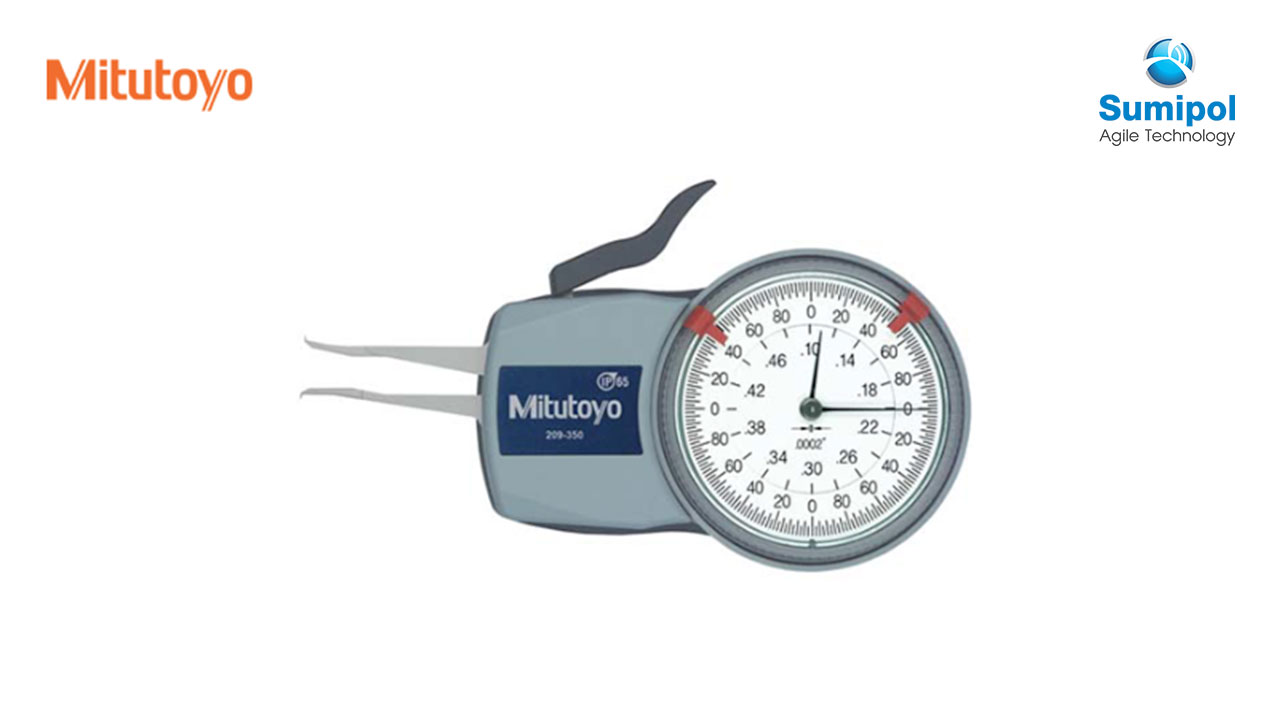

Dial Caliper Gages Internal Type

ไดอัลคาลลิเปอร์เกจ (Dial Caliper Gages) ใช้เป็นเกจวัดเปรียบเทียบเท่านั้น และควรใช้ร่วมกับ Setting Ring หรือไมโครมิเตอร์
Download Catalogue
หมวดหมู่: ,

Inch

Range Order No. Graduation Accuracy Max Meas Depth L Max Groove Depth A Mn. Groove Width B Measuring Contacts Size Weight
.10-.50in 209-350 .0002in .0008in .47in .027in .023in A RO.1mm 200g
.20-.60in 209-351 .0002in .0008in 1.37in .09in .032in B ø0.6mm 200g
.40-1.2in 209-352 .0005in .0015in 3.3in .19in .06in B ø1mm 200g
.80-1.6in 209-354 .0005in .0015in 3.3in .26in .06in B ø1mm 200g
1.2-2in 209-355 .0005in .0015in 3.3in .26in .06in B ø1mm 200g
1.6-2.4in 209-356 .0005in .0015in 3.3in .31in .06in B ø1mm 200g
2-2.8in 209-357 .0005in .0015in 3.3in .31in .06in B ø1mm 200g
2.4-3.2in 209-358 .0005in .0015in 3.3in .31in .06in B ø1mm 250g
2.8-3.6in 209-359 .0005in .0015in 3.3in .31in .06in B ø1mm 250g
3.2-4in 209-360 .0005in .0015in 3.3in .31in .06in B ø1mm 250g
2-4in 209-361 .0005in .0015in 3.3in .31in .06in C ø1mm 250g
3.6-5.6in 209-362 .0005in .0015in 3.3in .31in .06in C ø1mm 250g
5.2-7.2in 209-363 .0005in .0015in 3.3in .31in .06in C ø1mm 250g

Metric

Range Order No Parts
Break Down		 Graduation Accuracy Max Measu Depth L Max Groove Depth A Min Groove Width B Measuring Contacts Size Weight
2.5-12.5mm 209-300 – 0.005mm 0.015mm 12mm 0.7mm .06 A RO.1mm 155g
5-15mm 209-301 209-301.pdf 0.005mm 0.015mm 35mm 2.3mm 0.4 B 0.6mm 160g
10-30mm 209-302 209-302.pdf 0.01mm 0.03mm 85mm 5.2mm 0.8 B ø1mm 180g
20-40mm 209-303 209-303.pdf 0.01mm 0.03mm 85mm 7mm 1.2 B ø1mm 180g
30-50mm 209-304 209-304.pdf 0.01mm 0.03mm 85mm 7mm 1.2 B ø1mm 185g
40-60mm 209-305 209-305.pdf 0.01mm 0.03mm 85mm 8.3mm 1.2 B ø1mm 195g
50-70mm 209-306 209-306.pdf 0.01mm 0.03mm 85mm 8.3mm 1.2 B ø1mm 195g
60-80mm 209-307 209-307.pdf 0.01mm 0.03mm 85mm 8.3mm 1.2 B ø1mm 200g
70-90mm 209-308 – 0.01mm 0.03mm 85mm 8.3mm 1.2 B ø1mm 200g
80-100mm 209-309 209-309.pdf 0.01mm 0.03mm 85mm 8.3mm 1.2 B ø1mm 200g
50-100mm 209-310 – 0.01mm 0.03mm 85mm 8.3mm 1.2 C ø1mm 220g
90-140mm 209-311 – 0.01mm 0.03mm 85mm 8.3mm 1.2 C ø1mm 230g
130-180mm 209-312 – 0.01mm 0.03mm 85mm 8.3mm 1.2 C ø1mm 240g
15-65mm 209-901 – 0.05mm 0.05mm 188mm 5mm 2.5 B ø1.5mm 355g
40-90mm 209-902 – 0.05mm 0.05mm 192mm 8.5mm 2.5 B ø2mm 370g
70-120mm 209-903 – 0.05mm 0.05mm 192mm 8.5mm 3.3 B ø2mm 380g
