Mitutoyo

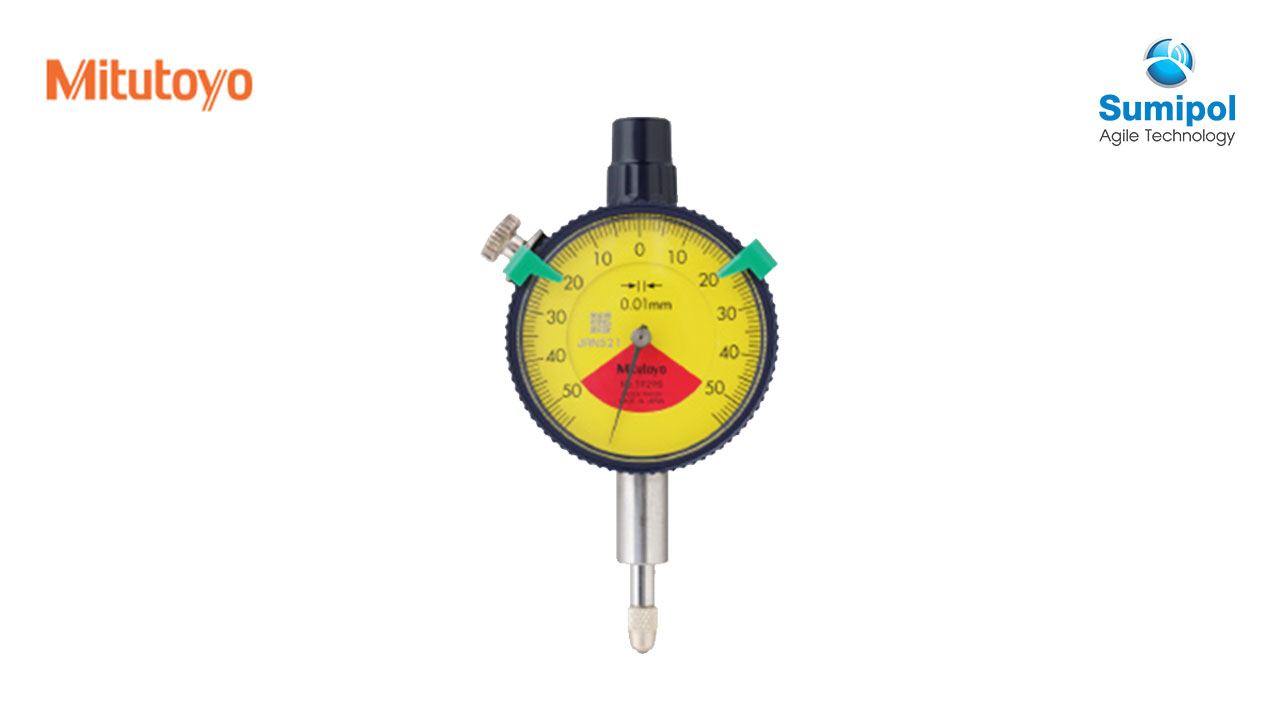

Dial Indicators Series 1-Compact One Revolution Type

Dial indicators one revolution นี้แสดงให้เห็นการเคลื่อนที่ของแกนวัด Spindle
ไดอัลเกจรุ่นนี้ถูกพัฒนาขึ้นเพื่อลดการอ่านค่าผิดพลาด โดยการหมุนเข็มเพียงรอบเดียว
ไดอัลเกจรุ่น one revolution สามารถอ่านค่าคลาดเคลื่อนที่ยอมรับ (in-tolerance) / เกินจากค่าคลาดเคลื่อนที่ยอมรับ (Out of tolerance) ได้อย่างแม่นยำ
กลไกป้องกันการกระแทก (shock-proof mechanism) ที่เป็นเอกลักษณ์ ทำให้มีการป้องกันที่ดีขึ้นต่อการกระแทกอันเนื่องมาจากการหดตัวของแกนหมุนอย่างกะทันหันเกิดจากแรงกระแทกสูง

Inch

Order No	Graduation	Range(range/fiull stroke)	Dial Reading	Accuracy	Measuring force
1909S-62	.0005in	0-.04/.055in	20–0–20	.0005in	1.4N or less
1909SB-62	.0005in	0-.04/.055in	20-0-20	.0005in	1.4N or less
1910S-72	.0001in	0-.006/.0079in	3–0–3	.0001in	1.4N or less
1910SB-72	.0001in	0-.006/.0079in	3-0-3	.0001in	1.4N or less

Metric

Order No	Graduation	Range(range/full stroke)	Dial Reading	Accuracy	Measuring Force
1900S-10	0.001mm	0-0.1/0.14mm	50–0–50	0.005mm	1.5N or less
1900S-72	0.001mm	0-0.1/0.14mm	50-0-50	0.006mm	1.5N or less
1900SB-10	0.001mm	0-0.1/0.14mm	50-0-50	0.005mm	1.5N or less
1900SB-72	0.001mm	0-0.1/0.14mm	50-0-50	0.006mm	1.5N or less
1929S	0.01mm	0-1/1.4mm	50–0–50	0.011mm	1.4N or less
1929S-62	0.01mm	0-1/1.4mm	50-0-50	0.011mm	1.4N or less
1929SB	0.01mm	0-1/1.4mm	50-0-50	0.011mm	1.4N or less
1929SB-62	0.01mm	0-1/1.4mm	50-0-50	0.011mm	1.4N or less
