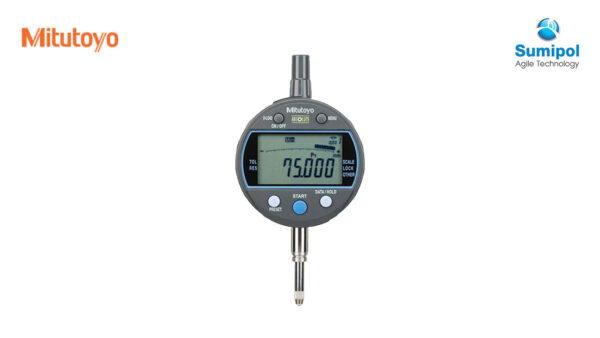

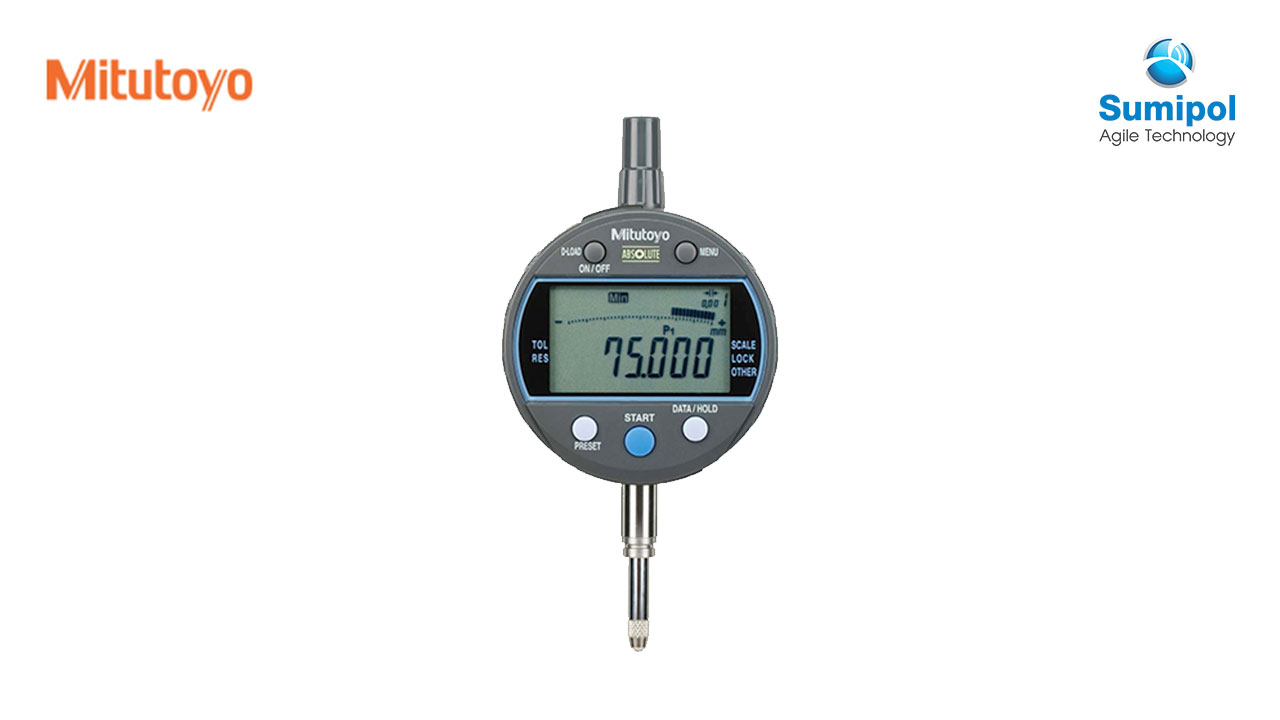

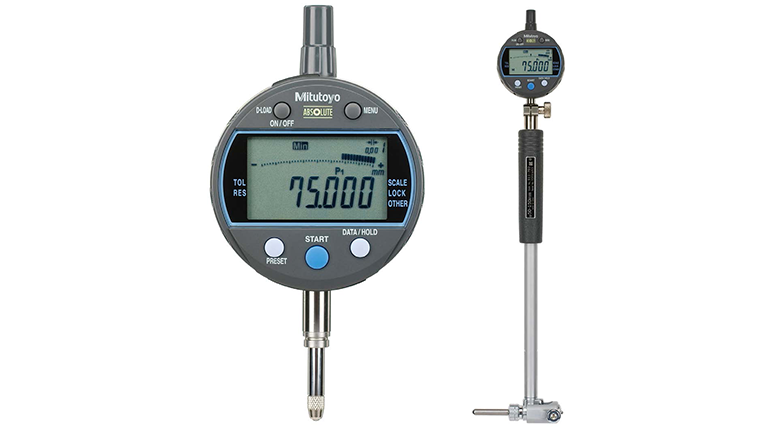

Digimatic Indicator ID-C Bore Gage Type

Bore Gage Type ถูกออกแบบฟังก์ชั่นการใช้งานเพื่อใช้สำหรับวัดขนาดงานรูในโดยเฉพาะ โดยใช้คู่กับก้านวัด Mitutoyo Bore Gage เพื่อให้การวัดชิ้นงานง่ายยิ่งขึ้น ด้วยฟังก์ชั่นกำหนดพิกัดความเผื่อเพื่อช่วยในการตัดสินใจ และมั่นใจได้กับค่าอ้างอิงที่สามารถบันทึกได้สูงสุดถึง 3 ค่าอ้างอิงจากมาสเตอร์มาตราฐาน

Download Catalogue
หมวดหมู่: , ป้ายกำกับ: ,

คุณสมบัติใหม่ของ Digimatic Indicator แบบ Bore Gage (วัดรูใน) มีทั้ง Key-Lock และ Parameter-Lock เพื่อป้องกันการเปลี่ยนการตั้งค่าโดยไม่ได้ตั้งใจระหว่างการใช้งาน

  • ค่า maximum, minimum หรือ runout value สามารถแสดงระหว่างการวัดได้
  • การวัดขนาดโดยเกจ GO/±NG  ทำได้โดยกำหนดค่าสูงและต่ำของ Tolerance

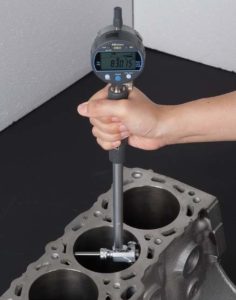

  • Minimum value holding function ช่วยให้ตรวจจับเส้นผ่านศูนย์กลางรูได้ง่าย
  • การใช้ ABSOLUTE linear encoder, อุปกรณ์ Signal ID-C จะแสดง Absolute Position ของแกนหมุนจากจุดเริ่มต้นเสมอเมื่อเปิดเครื่อง
  • สามารถบันทึกค่าอ้างอิงและค่าความคลาดเคลื่อนสูงสุด/ต่ำสุด ได้สูงสุดถึง 3 ชุด
  • ความถี่ในการวัดที่รวดเร็วทำให้ผู้ใช้สามารถเพิ่มจำนวนการอ่านจาก 10 เป็น 50 ต่อวินาที และช่วยให้ตรวจจับค่า Peak value ได้แม่นยำมากขึ้น
  • Parameter setting software ทำให้ง่ายต่อการตั้งค่าพารามิเตอร์ที่มีอยู่ทั้งหมด

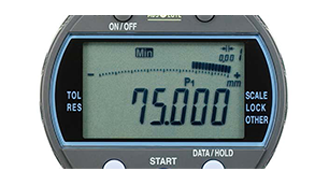

  • หน้าจอ LCD กว้าง พร้อมแถบอนาล็อกที่อ่านค่าง่าย

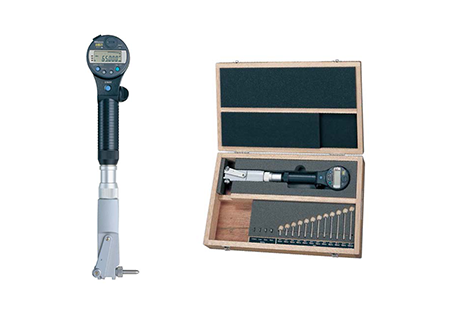

ดิจิตอลบอร์เกจ – ABSOLUTE Digimatic Bore Gage

ABSOLUTE Digimatic Bore Gages, รวมจอแสดงผลเข้ากับชุด Bore Gage

Technical Data
Resolution: 0.001-0.01mm or.00005-.0005”/0.001-0.01mm
Display: LCD
Length standard: ABSOLUTE electrostatic capacitance type linear encoder
Max. response speed: Unlimited
Measuring force: 1.5N or less
Battery: CR2032 (1 pc.), 05SAA217
Battery life: Approx. 12 months under normal use
IP Rating: Equivalent to IP-42*1
*1 A protection class indication (IP=lnternational Protection) is based on the IEC 60529 /DIN40050 part 1/JIS D0207, C0920. The level indicated is valid only if the output connector cap is installed.

Function
Key Lock, Parameter Lock, PC-USB Input, Analog Bar, Fast measurement frequency, Preset (up to 3 values), Tolerance Judgment , Peak Detection (Min Only), inch/mm conversion (on inch/metric models only), Data Output Alarm: Low voltage, Counting value composition error, Overflow error, Tolerance limit setting error

Optional Accessories
905338: Connecting Cable (1m)
905409: Connecting Cable (2m)
21EZA313: Parameter Setting USB Cable

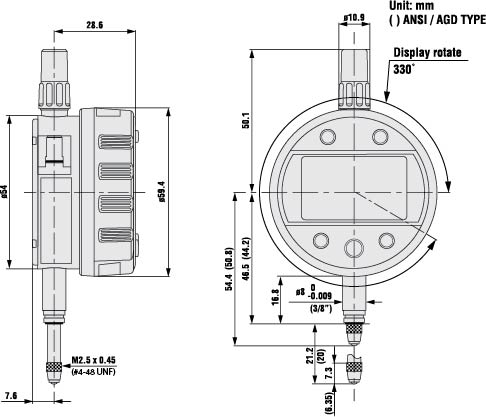

ABS Digimatic Indicator ID-C Bore Gage Type

Inch/Metric

Order No Model No Resolution/Selectable Range Accuracy Type Measuring Force
543-311B ID-C112GMXB .00005/.0001/.0005in 0.001/0.01mm .5in 12.7mm .00010in/0.003mm ISO/JIS type
Stem dia Ø8mm, M2.5 x 0.45 Thread		 1.5N or less
543-312B ID-C112GEXB .00005/.0001/.0005in 0.001/0.01mm .5in 12.7mm .00010in/0.003mm ANSI/AGD type
Stem dia 3/8 in 4-48 UNF Thread		 1.5N or less
