i-Checker – เครื่องมือตรวจสอบ สำหรับอินดิเคเตอร์

i-Checker เป็นเครื่องมือมาตรฐานที่มีประสิทธิภาพสูงที่ให้ความแม่นยำในการตรวจสอบอินดิเคเตอร์ที่ (0.1+0.4L/100) µm ซึ่งเป็นระดับที่สูงที่สุดในโลก ใช้สำหรับการตรวจสอบและสอบเทียบเครื่องมือวัดในกลุ่ม Indicator

  • การตรวจสอบที่ให้ความแม่นยำที่ (0.1+0.4L/100) µm

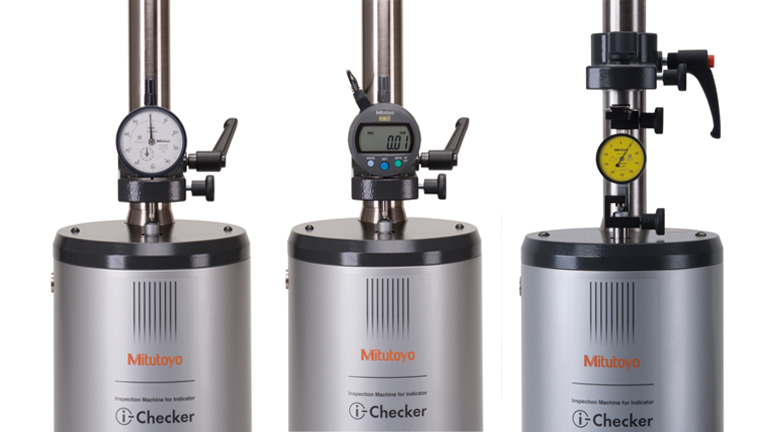

  • ตรวจสอบ indicator ได้โดยตรง ด้วยระยะชักสูงสุด 100 มม. (4″) Dial test indicator, Bore gage และ Lever-type inductive head สามารถตรวจสอบได้ด้วยอุปกรณ์เสริม
  • การปรับตำแหน่ง กำหนดจุดการวัดสามารถทำอย่างง่ายดาย เนื่องจากเป็นระบบการวัดแบบกึ่งอัตโนมัติและแบบอัตโนมัติ
  • สามารถออกแบบรูปแบบรายงานผลละค่าพารามิเตอร์อื่นๆ ได้ตามความต้องการ
  • บันทึกผลการวัดเป็นไฟล์ CSV สำหรับการนำรายงานผลกลับมาใช้ใหม่ได้
Download Catalogue
หมวดหมู่: , ,

Inspection and Calibration

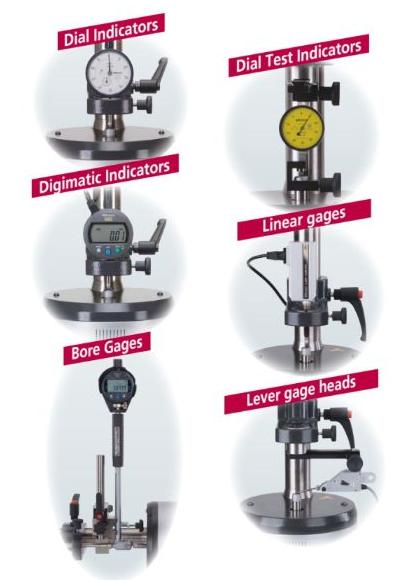

– สามารถตรวจสอบ และสอบเทียบเครื่องมือได้หลากหลาย เช่น Dial Indicators, Digimatic Indicators, Dial Test Indicators, Bore Gauges, Linear Gage

– สามารถเลือกมาตรฐานการสอบเทียบของเครื่องมือได้ตามมาตรฐาน ISO, JIS, DIN, ANSI/ASME, BS และอื่นๆ

– สามารถเลือกกำหนดจุดการวัดได้ตามความต้องการ และยังตั้งเกณฑ์การยอมรับ และค่าพารามิเตอร์ในการวัดที่สนใจได้

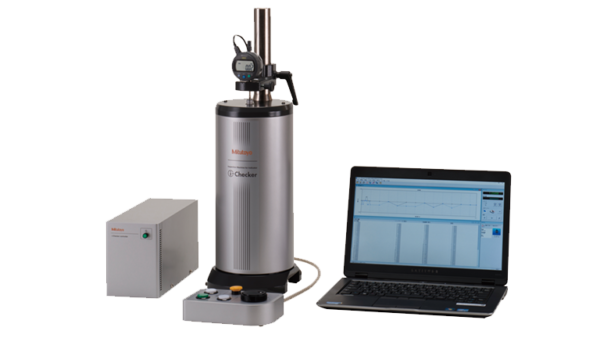

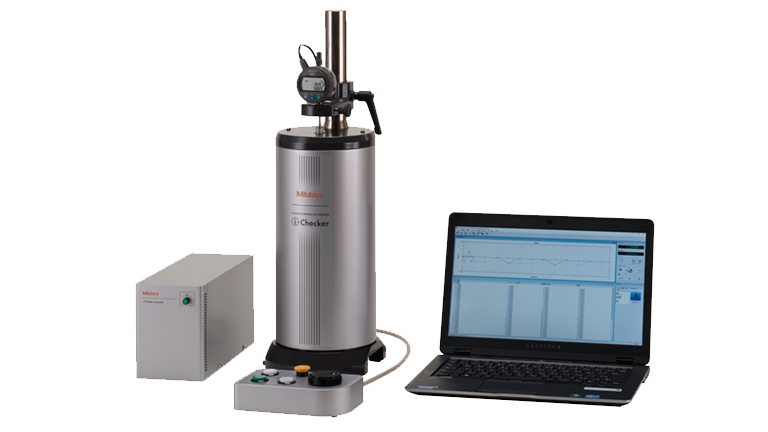

Full / Semi – Automatic Inspection System

จุดเด่นของเครื่อง i-Checker คือ เทคโนโลยีระบบการวัดอัตโนมัติ โดยแบ่งระบบการวัดเป็น 2 ระบบ คือ

  1. ระบบการวัดแบบกึ่งอัตโนมัติ ใช้สำหรับเครื่องมือวัดที่เป็นระบบสเกลอนาล็อก
  2. ระบบการวัดแบบอัตโนมัติ ใช้สำหรับเครื่องมือวัดที่เป็นระบบดิจิทัล

ที่มาพร้อมกับการรายงานผลแบบ Real Time ทำให้ผู้ใช้งานสามารถสังเกตค่าความผิดพลาดในแต่ละช่วงการวัดได้ทันที รวมถึงมีการแจ้งเตือนเมื่อผลการวัดเกินกว่าเกณฑ์การยอมรับที่ตั้งไว้

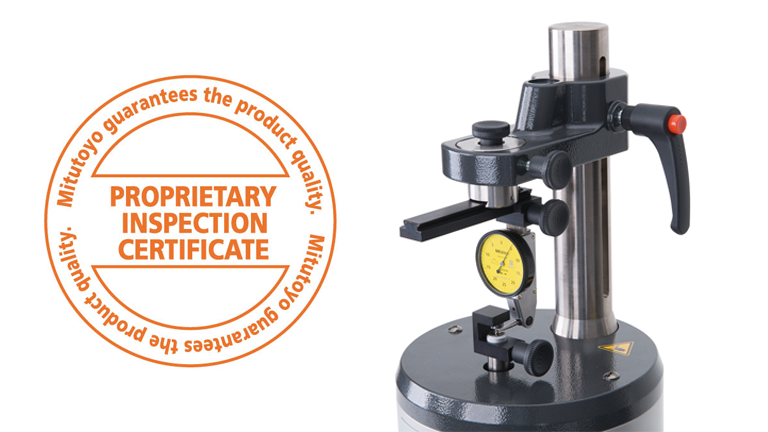

Create and printout a simplified inspection certificate



i-Checker



ผู้ใช้งานสามารถออกแบบรูปแบบรายงานผล โดยการเลือกให้แสดงรายละเอียดของเครื่องมือ ผลการวัด ค่าความผิดพลาดจากการวัด และค่าพารามิเตอร์อื่นๆ ได้ตามความต้องการ พร้อมแสดงผลการวัดในรูปแบบกราฟ นอกจากนั้นผลการวัดที่ได้สามารถบันทึกบนเครื่องคอมพิวเตอร์ในรูปแบบ Microsoft Excel ทำให้ง่ายและสะดวกในการรายงานผลในระบบคุณภาพ







Technical Data

Measuring Range: 100mm/4″
Resolution: 0.02µm/0.8µin
Accuracy: ±(0.2+L/100)µm in vertical position
(at 20°C) ±(0.3+2L/100)µm in lateral position
L = measuring length (mm) Drive method: Electric motor
Measuring Unit: Reflective-type glass linear encoder Thermal expansion coefficient: (8±1)X10-6/K
Measurement method: Semi-automatic / Fully automatic*
Dimensions: 184 x 225 x 532mm (W x D x H)
Operating temperature range: 20°C±3°C
Power supply: 100VAC to 240VAC ±10%, 50/60Hz
Mass: 20kg/44.1lbs
* Automatic measurement requires the indicator’s connection cable. Additionally, some form of indicator, along with a connecting machine (the optional accessory for indicator as a Digimatic power-supply unit on EF counter), will be needed.
