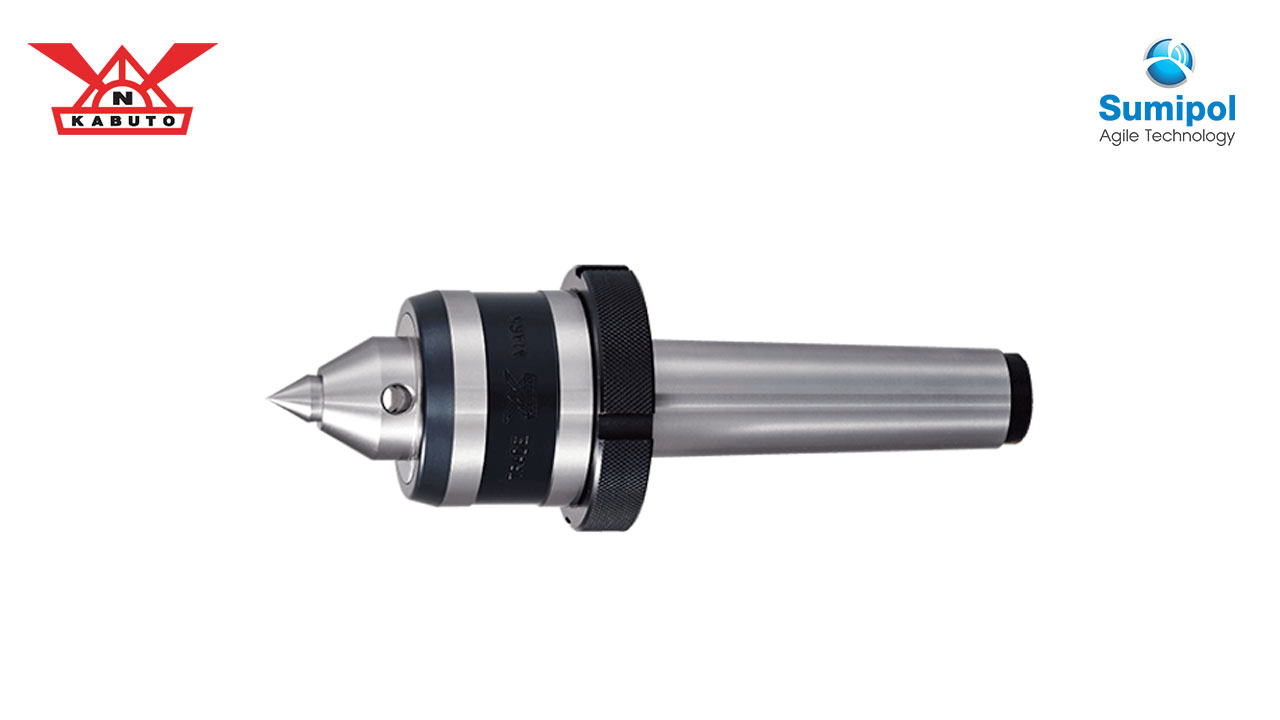

KSN KABUTO – หัวยันศูนย์เครื่องกลึง NC พร้อมน็อต รุ่นกันน้ำ

โครงสร้างป้องกันแทรกซึมของน้ำโดยใช้ซีลกันน้ำมัน (Oil Seal)
คุณสมบัติกันน้ำนี้ ยังคงทำงานภายใต้การหมุนช้าลง
หัวยันศูนย์แบบเปลี่ยนหัวได้ ช่วยลดต้นทุน

หัวยันศูนย์เครื่องกลึง NC แบบเปลี่ยนหัวได้ (Replacement Type)


  • ดู Technical Specifications (HEAD LIST) สำหรับประเภทของ Center head
  • ดู Technical Specifications  (ALLOWABLE LOAD & MORSE TAPAR) สำหรับรอบต่อนาที
  • รุ่น KSN มีโครงสร้างกันน้ำ (Waterproof) แบบเดียวกับรุ่น KS
  • ขอแนะนำรุ่น KFN สำหรับงานกลึงละเอียดหรืองานโลหะเบา
  • รุ่น KSN  มาพร้อมกับหัว Center head A และ Center head ejecting drift DHN-1
    (ส่วนรุ่น KSN-5 มาพร้อมกับหัว Center head 5A60° และ DHN-2).

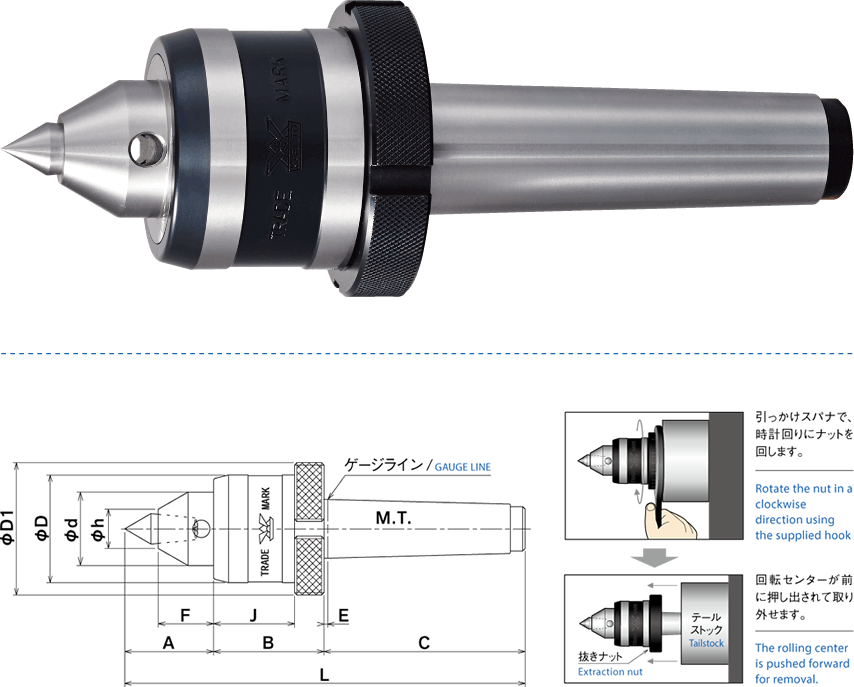

DIMENSIONS TABLE   (UNIT mm)
MODEL TYPEM.T.φD1φDφdφhABCEFJLHEAD TYPEWEIGHT (g)
KSN-3No.35444301636.245821.522.533163.2REPLACEMENT950
KSN-4No.46956321636.257.5104.51.822.543.5198.2REPLACEMENT1,820
KSN-5No.58873522660.5701322.33854262.5REPLACEMENT4,160

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า






  • รูปและภาพวาดแสดงขนาดของ Rigid Head (ชุบแข็ง)
  • หัวคาร์ไบด์ (Carbide head ) มีจำหน่ายเช่นกัน



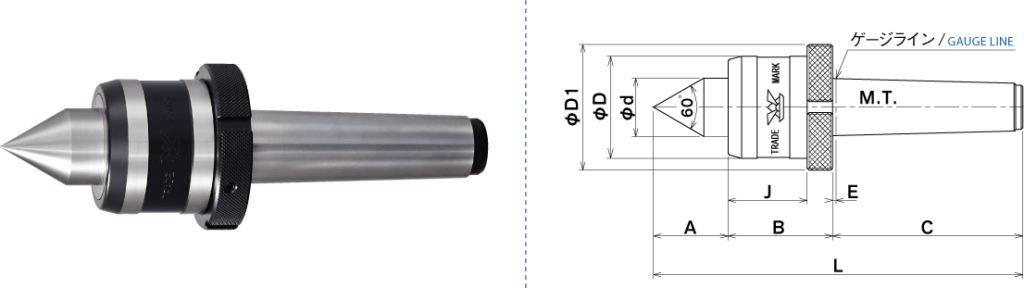

DIMENSIONS TABLE    (UNIT mm)
*For KSN-A, B, please choose steel (tempered product) or with carbide.
MODEL TYPEM.T.φD1φDφdABCEJLHEAD TYPEWEIGHT (g)CARBIDE DIAMETER
KSN-3ANo.35444263445821.533161INTEGRAL930φ12
KSN-4ANo.46956324157.5104.51.843.5203INTEGRAL1,880φ14
KSN-5ANo.588734048701322.354250INTEGRAL3,950φ18

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า




  • รูปและภาพวาดแสดงขนาดของ Rigid Head (ชุบแข็ง)
  • หัวคาร์ไบด์ (Carbide head ) มีจำหน่ายเช่นกัน



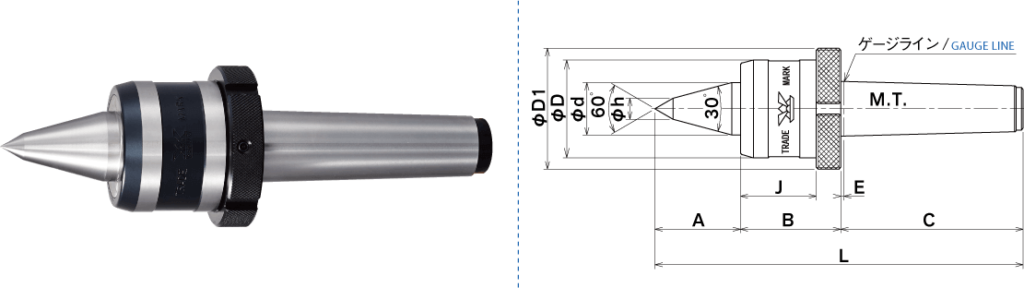

DIMENSIONS TABLE  (UNIT mm)
*For KSN-A, B, please choose steel (tempered product) or with carbide.
MODEL TYPEM.T.φD1φDφdφhABCEJLHEAD TYPEWEIGHT (g)CARBIDE DIAMETER
KSN-3BNo.3544422103645821.533163INTEGRAL890φ7
KSN-4BNo.4695630124957.5104.51.843.5211INTEGRAL1,860φ10
KSN-5BNo.58873381859701322.354261INTEGRAL3,950φ14

*ขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

HEAD LIST

HEAD LIST



LOAD CAPACITY & MORSE TAPAR TABLE

ASSUME BEARING LIFE OF 2000 HOURS   (UNIT kgf)

KFL & KFN

KFL
KFN
MORSE TAPERLOAD / rpm5001,0002,0003,0004,0005,0006,0007,000
M.T.-3RADIAL33023819216114613712996
THRUST1961401139586817560
M.T.-4RADIAL527419332290264244230172
THRUST300238189165150139130104
M.T.-5RADIAL705577454409360325306230
THRUST470385303273240217204153

KS & KSN

KS
KSN
MORSE TAPERLOAD / rpm5001,0002,0003,0004,0005,000
M.T.-2RADIAL168135107938478
THRUST221177140122111104
M.T.-3RADIAL237190151132120110
THRUST312250198173157145
M.T.-4RADIAL425340268235213198
THRUST556445353308280260
M.T.-5RADIAL630504400349317294
THRUST780662525460417387

KC & KCW

KC
KCW
MORSE TAPERLOAD / rpm501505001,0002,0003,000
M.T.-1RADIAL532924201612
THRUST553729232015
M.T.-2RADIAL21211595776148
THRUST2821891481129777
M.T.-3RADIAL34020016012510886
THRUST430298237191155124
M.T.-4RADIAL643380302231206164
THRUST665445352280245194
M.T.-5RADIAL910605485385308
THRUST1065713564450360
M.T.-6RADIAL2800210013801170
THRUST3750277018501470

【NOTES】 Load capacity is a value that shows the lifetime limitation of the bearing, and is therefore not a value for the center itself.



MORSE TAPER TABLE

MORSE TAPERGAUGE LINEONE-SIDED TAPER ANGLETAPER RATIO
No.1Ø 12.0651° 25′ 43″0.049882
No.2Ø 17.7801° 25′ 50″0.049951
No.3Ø 23.8251° 26′ 16″0.050196
No.4Ø 31.2671° 29′ 15″0.051938
No.5Ø 44.3991° 30′ 26″0.052626
No.6Ø 63.3481° 29′ 36″0.052138
