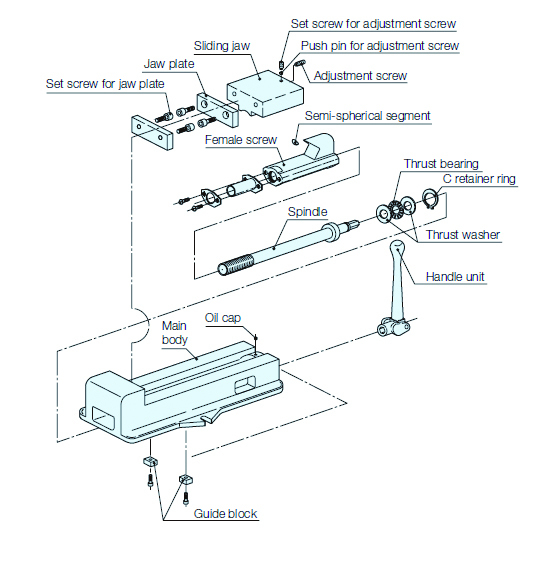

รายละเอียดอะไหล่
เมื่อสั่งสินค้าแบบคู่ขนาน
- A และ B จัดอยู่ในระยะ 0.02 ไม่ว่าจะกี่ชิ้นก็ตาม สั่งซื้อผลิตภัณฑ์สเปคที่ตรงกัน (ต่อท้าย G) ในการสั่งซื้อให้ระบุความกว้างร่องของเครื่องที่ท่านใช้งาน ผลิตภัณฑ์สเปคที่ตรงกันสามารถผลิตได้เมื่อซื้อใหม่เท่านั้น
Accuracy Standards (Static Accuracy)
| No. | Inspection Points (per 100 mm) | Former JIS Standard (Grade 1) |
Nabeya SPEC |
| 1 | Parallelism between bottom surface of main body and sliding surface | 0.020 | 0.015 |
| 2 | Perpendicularity between jaw plate and sliding surface (smaller than right angle) | 0.050 | 0.015 |
| 3 | Perpendicularity between T-slot and jaw plate surface of stationary jaw side. | 0.020 | 0.020 |
| 4 | Parallelism between T-slot and jaw plate surface of stationary jaw side. | 0.020 | 0.020 |
| 5 | Parallelism between bottom surface of rotating table and sliding surface | 0.030 | 0.020 |
| 6 | Parallelism between the bottom surface and top surface of the rotating table | – | 0.010 |
| (Clamping Accuracy) | |||
| 7 | Parallelism between top surface of clamped test block and bottom surface of main body | 0.030 | 0.020 |
| 8 | Parallelism between top surface of clamped test block and bottom surface of rotating table | 0.040 | 0.030 |
| 9 | Lift-up of top surface of test block when clamped | 0.050 | 0.020 |
