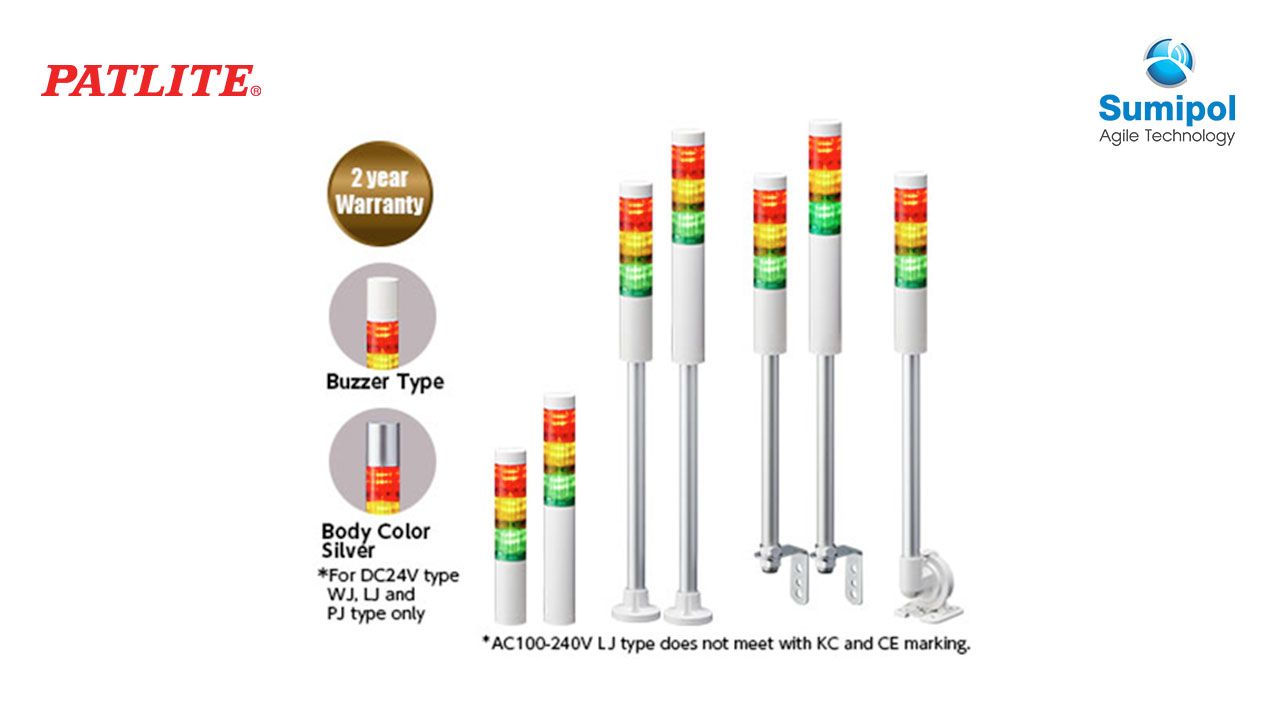

LR4 Series 40mm LED Signal Tower Lights

ไฟสัญญาณเตือนแบบชั้น LR series มีไฟ LED ที่สว่างเป็นพิเศษ การออกแบบแบบแยกส่วน และมีหลากหลายตัวเลือกให้เลือกใช้งาน เพื่อรองรับการใช้งาน

  • เลนส์ที่ได้รับการออกแบบใหม่ และโครงสร้างโมดูลที่ได้รับปรับปรุงให้ดีขึ้น ให้แสงที่สว่างสม่ำเสมอ ทำให้สามารถมองเห็นได้ไกลยิ่งขึ้น
  • โมดูลเสียแบบหุ้มปิดสนิทที่ผ่านกระบวนการวิศวกรรมใหม่ คงการป้องกันน้ำและฝุ่นได้อย่างสำคัญ พร้อมกับการผลิตเสียงดังรอบทิศทาง (LR5 DC12V: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB ที่ระยะ 1 ม.)
  • การออกแบบ “บิดล็อก” แบบแยกส่วน ทำให้ปรับแต่งและกำหนดค่าหน่วย LED และโมดูลเสียงในภาคสนามได้อย่างง่ายดาย
  • ปัจจัยรูปแบบที่เรียบกระชับและโครงสร้างตัวเครื่องที่ทนทาน ให้สมรรถนะการทำงานในสภาพแวดล้อมที่ท้าทาย ด้วยมาตรฐานการป้องกัน IP65
  • สี่ตัวเลือกการติดตั้ง: โดยตรง, เสาด้วยตัวยึด L, เสาด้วยตัวยึดแบบกลม และเสาด้วยตัวยึดแบบพับได้ (สีขาวนวลเท่านั้น)
  • มีให้เลือกใช้งานในแบบ DC24V และ AC100-240V (สีขาวนวลเท่านั้น)
  • มีให้เลือกใช้งานในแบบตัวเครื่องสีขาวนวลและสีเงิน
  • มีให้เลือกใช้งานในแบบเลนส์ใส (สั่งซื้อพิเศษ)



LR_spec

Movie





Specifications



Operating Ambient Temperature-20℃ – +50℃
Operating Humidity Range90% RH or less, no condensation
Storage Temperature Range-30℃ – +60℃
Storage Humidity Range90% RH or less, no condensation
Mounting LocationIndoor Use
Mounting DirectionUpright Position
Protection Rating*1IP65(IEC 60529) / NEMA TYPE 4X, 13
Environmental ConditionsUpright Position
Insulation ResistanceMore than 1MΩ at DC500V between the power input lead and chassis
Withstand VoltageAC 500V for 1 minute between terminals and chassis without breaking insulation (M2: AC1500V for 1 min.)
Flash Rate60 ±2 Flashes / min
Sound LevelLR4Typ. 85dB
Sound Reduction*2ab. -10dB reduction
Environmental ConditionsBuzzer Sound No.4 (Sweep) from all directions at a 1m distance
Buzzer Sound4 patterns*2No.1Rapid Intermittent sound No.2Continuous sound No.3Rapid Hi-low No.4Sweep sound
Transistor OutputNPN / PNP (AC100 – 240V is NPN only)
Conformity Standards●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS Directive (EN 50581)
●EMC Directive (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3
●Low-voltage Directive (IEC/EN 60947-5-1, EN62471)*4

*1: LJ Type is IP54   *2: Dependent on DIP Switch Settings   *3: Except KT and M2 LJ Type   *4: M2 Type Only (Except LJ Type)


LED Unit Specifications



ColorRedAmberGreenBlueWhite
Current Consumption / Power ConsumptionTyp.0.04A/1W
Max.0.045A/1.3W

Buzzer Unit Specifications



Current Consumption / Power ConsumptionTyp.0.04A/1W
Max.0.3A/1.3W
