PATLITE

LR5 Series ไฟสัญญาณเตือนแบบชั้น LED ขนาด 50 มม.

LR ซีรี่ส์ ไฟสัญญาณเตือนแบบชั้น มีไฟ LED ที่สว่างเป็นพิเศษ การออกแบบแบบแยกส่วน และมีหลากหลายตัวเลือกให้เลือกใช้งาน เพื่อรองรับการใช้งาน

Download Catalogue
หมวดหมู่: ,
  • เลนส์ที่ได้รับการออกแบบใหม่ และโครงสร้างโมดูลที่ได้รับปรับปรุงให้ดีขึ้น ให้แสงที่สว่างสม่ำเสมอ ทำให้สามารถมองเห็นได้ไกลยิ่งขึ้น
  • โมดูลเสียแบบหุ้มปิดสนิทที่ผ่านกระบวนการวิศวกรรมใหม่ คงการป้องกันน้ำและฝุ่นได้อย่างสำคัญ พร้อมกับการผลิตเสียงดังรอบทิศทาง (LR5 DC12V: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB ที่ระยะ 1 ม.)
  • การออกแบบ “บิดล็อก” แบบแยกส่วน ทำให้ปรับแต่งและกำหนดค่าหน่วย LED และโมดูลเสียงในภาคสนามได้อย่างง่ายดาย
  • ปัจจัยรูปแบบที่เรียบกระชับและโครงสร้างตัวเครื่องที่ทนทาน ให้สมรรถนะการทำงานในสภาพแวดล้อมที่ท้าทาย ด้วยมาตรฐานการป้องกัน IP65
  • สีตัวเครื่องมาตรฐาน: สีขาวนวล ตัวเครื่องสีเงินและสีดำมีให้เลือกใช้งานเป็นส่วนประกอบเท่านั้น (DC24V เท่านั้น)
  • หน่วยตัวเครื่องพร้อมแผงขั้วไฟฟ้ามีพร้อมให้เลือกใช้งานเป็นส่วนประกอบในแบบสีขาวนวล สีเงิน หรือสีดำ (LR5-WT & LR5-KT – DC24V เท่านั้น) คลิกที่นี่เพื่อดูรายละเอียดเพิ่มเติม

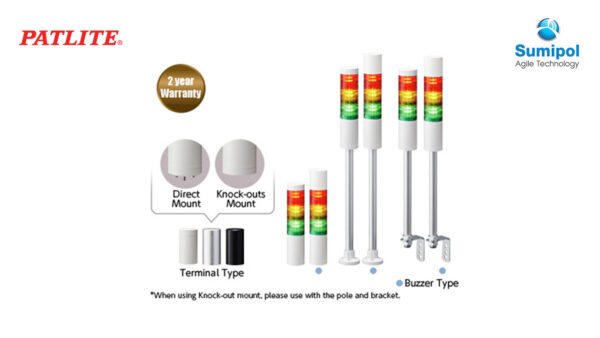

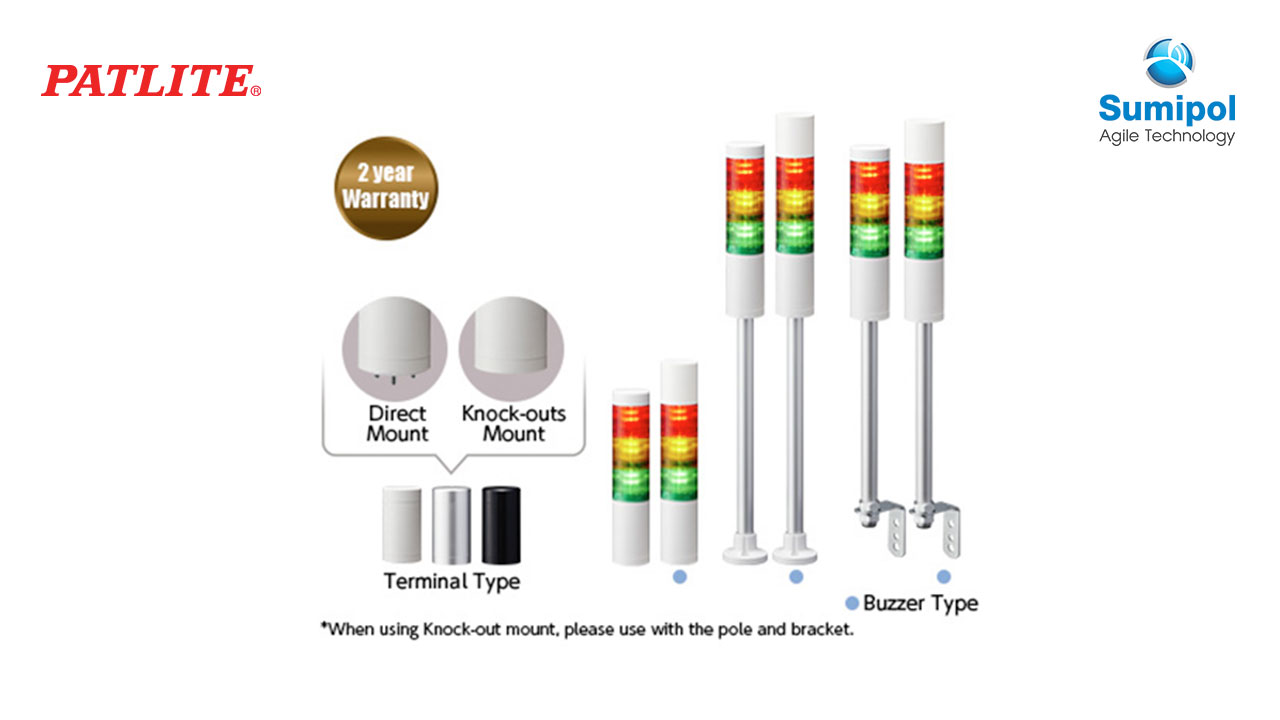

  • สี่ตัวเลือกการติดตั้ง: โดยตรง, เสาด้วยตัวยึด L, เสาด้วยตัวยึดแบบกลม และเสาด้วยตัวยึดแบบพับได้ (สีขาวนวลเท่านั้น)
  • มีให้เลือกใช้งานในแบบ DC12V (สั่งซื้อพิเศษ) และ DC24V
  • มีให้เลือกใช้งานในแบบเลนส์ใส (สั่งซื้อพิเศษ)



LR_spec



Movie





Specifications



Operating Ambient Temperature -20℃ – +50℃
Operating Humidity Range 90% RH or less, no condensation
Storage Temperature Range -30℃ – +60℃
Storage Humidity Range 90% RH or less, no condensation
Mounting Location Indoor Use
Mounting Direction Upright Position
Protection Rating*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
Environmental Conditions Upright Position
Insulation Resistance More than 1MΩ at DC500V between the power input lead and chassis
Withstand Voltage AC 500V for 1 minute between terminals and chassis without breaking insulation (M2: AC1500V for 1 min.)
Flash Rate 60 ±2 Flashes / min
Sound Level LR5Typ. 85dB  LR5 DC12VTyp. 80dB
Sound Reduction*2 ab. -10dB reduction
Environmental Conditions Buzzer Sound No.4 (Sweep) from all directions at a 1m distance
Buzzer Sound 4 patterns*2 No.1Rapid Intermittent sound No.2Continuous sound No.3Rapid Hi-low No.4Sweep sound
Transistor Output NPN / PNP
Conformity Standards ●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS Directive (EN 50581)
●EMC Directive (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3

*1: LJ Type is IP54   *2: Dependent on DIP Switch Settings   *3: Except KT and M2 LJ Type





LED Unit Specifications



Color Red Amber Green Blue White
Current Consumption / Power Consumption Typ. 0.04A/1W
Max. 0.045A/1.3W





Buzzer Unit Specifications



Current Consumption / Power Consumption Typ. 0.04A/1W
Max. 0.3A/1.3W
