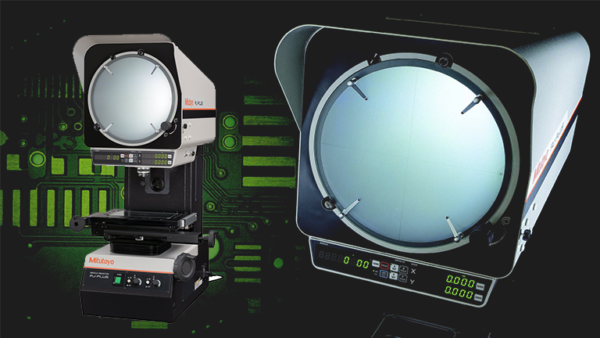

PROFILE PROJECTOR – PJ Plus Series

โปรไฟล์โปรเจคเตอร์นี้ใช้งานได้อย่างง่ายดาย แม้ผู้ใช้ที่ไม่มีประสบการณ์ก็สามารถใช้ได้ มีความทนทานที่ยอดเยี่ยม ประสิทธิภาพสูง ประหยัดพลังงานด้วยแหล่งกำเนิดแสงแบบ LED และระบบระบายความร้อนแบบไม่ใช้พัดลม ให้การวัดขนาดและมุมที่เที่ยงตรงในสภาพแวดล้อมที่เปลื่ยนแปลงเหมาะกับการใช้งานในสายการผลิต

โปรไฟล์โปรเจคเตอร์ (Profile Projector) และ การประมวลผลภาพ 2 มิติ (2D Processor Packages )

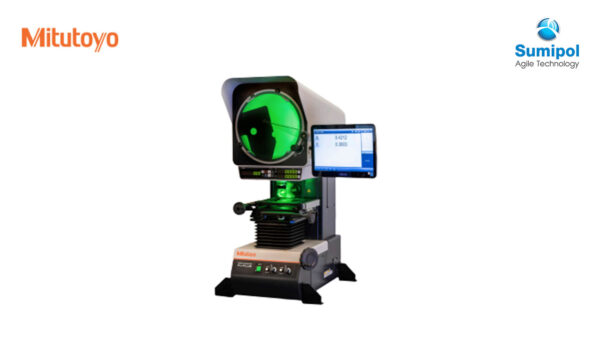

รุ่นตั้งโต๊ะสำหรับงานหนักพร้อมระบบ Vertical Optical System จอแสดงผลการวัด M2 แบบ Touch Screen


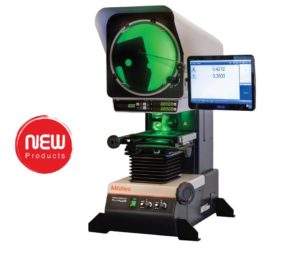

PROFILE PROJECTOR - PJ Plus SeriesMitutoyo PJ-Plus เป็นโปรไฟล์โปรเจคเตอร์รูปแบบใหม่ที่ใช้ไฟ LED และให้การวัดที่เชื่อถือได้ในสภาพแวดล้อมของไซต์การผลิต

PJ-Plus

• LED illumination
• ความทนทานสูงงใช้งานง่าย
• Digital XY counter ในตัว
• ใช้ได้กับ M2 หรือ QM-Data 2D processor




LED Illumination
PJ-Plus ใช้ไฟ LED ซึ่งเป็นคุณสมบัติและการออกแบบใหม่ล่าสุดบนเครื่องโปรไฟล์โปรเจคเตอร์ แทนที่การใช้แสงจากหลอดไฟฮาโลเจนแบบเดิม

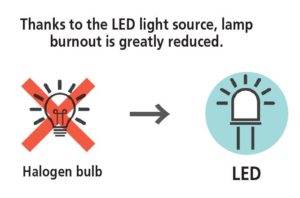

การนำแหล่งกำเนิดแสงแบบ LED มาใช้ ทำให้ไม่จำเป็นต้องใช้พัดลมระบายความร้อนในตัวเครื่องหลัก ละอองน้ำมันหรือฝุ่นจึงไม่เข้าในตัวเครื่อง และยังมีประโยชน์อีกมากมาย เช่น :

• มีความทนทานสูงและอายุการใช้งานยาวนานขึ้น ช่วยลดปัญหาไฟขาดได้อย่างมาก
• ลดการใช้พลังงาน จาก 400W เป็น 60W (ประมาณ ต่ำกว่า 85%)
• ลดการพอกติดของน้ำมันที่กระจกภายใน เลนส์ และแหล่งกำเนิดแสงได้อย่างมาก
• ป้องกันอัตราการหรี่แสงได้ประมาณ 50%
• รักษาประสิทธิภาพวัดขยายแบบใช้เลนส์แม้ในสภาพแวดล้อมที่รุนแรง
• ความจำเป็นในการบำรุงรักษาน้อยลง ทำให้ค่าบำรุงรักษาลดลง
• การเปลี่ยนสีของแสงน้อยมากเมื่อปรับความเข้มแสง




Stepless Illumination Adjustment

PROFILE PROJECTOR - PJ Plus Series

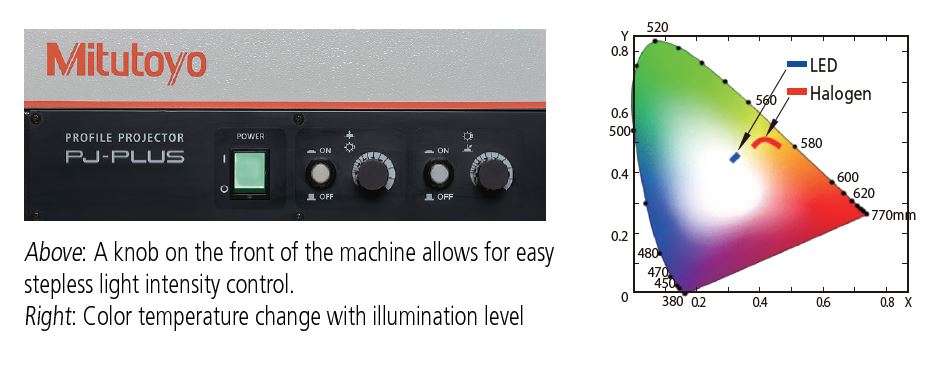

การปรับไฟส่องสว่างแบบ 2 ขั้นตอนแบบเดิม ได้เปลี่ยนเป็นการควบคุมแบบไม่มีขั้นตอนเพื่อให้สามารถกำหนดระดับการส่องสว่างได้อย่างแม่นยำเพื่อให้เหมาะกับพื้นผิวและสีของชิ้นงาน

• ไฟ LED (สีขาว) ไม่มีการเปลี่ยนสีในภาพที่ฉายเมื่อความเข้มของแสงเปลี่ยนไป

• ภาพที่ฉายภายใต้แสงไฟ LED จะคมชัดขึ้น ตรวจสอบได้ง่ายขึ้น



PROFILE PROJECTOR - PJ Plus Series


Built-in Digital XY Counter

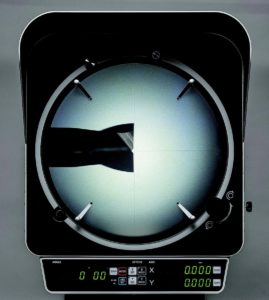

PJ-Plus มี Digital XY counter ในตัวที่ด้านหน้าของตัวเครื่อง แสดงแกน XY และอ่านค่ามุมโดยใช้ไฟ LED ความเข้มสูง ด้วยตัวอักษรขนาดใหญ่เพื่อให้มองเห็นได้ง่ายไม่ได้รับผลกระทบจากสภาพแวดล้อมในการใช้งาน ผู้ปฏิบัติงานสามารถใช้งานและอ่านค่าได้โดยตรงบนเครื่องโปรไฟล์โปรเจคเตอร์

• ปรับปรุงการอ่านค่าให้เร็วขึ้น
• Eliminates the need to use a DRO unit
• Output ข้อมูลของค่าที่นับได้แต่ละค่า โดยใช้อินเทอร์เฟซ RS-232C
• ความละเอียด: 0.001mm/.0001”



PROFILE PROJECTOR - PJ Plus Series

จอแสดงผลดิจิตอลที่มองเห็นได้ง่าย ชัดเจน

PRODUCT LIST

Order No.ModelProjection lens MagnificationWorkpiece Max HeightMass
302-802-10 PJ-P1010APJ-P1010A10X (Standard accessory), 20X, 50X, 100X91mm114kg / 251 lbs
302-802-10 PJ-P2010APJ-P2010AExternal half-reflecting mirror for surface illumination (only for 10X, 20X)90.5mm118kg / 260 lbs



TECHNICAL DATA

Projected ImageInverted
Protractor screen diameterø.315mm / 12.4″
Protractor screen rotation±360° (The counter displays up to ±370°)
Protractor screen AngleDigital counter (ABS / INC mode switching), Zero Set
Protractor screen Resolution1’ or 0.01° (switchable)
Protractor screen Cross-hairs90° solid lines
Projection lens Magnification Lens mountBayonet mount
Magnification accuracy Contour illumination±0.1 % or less of nominal magnification
Magnification accuracy Surface illumination±0.15 % or less of nominal magnification
Contour illuminationWhite LED light source, Telecentric, Variable brightness adjustment
Surface IlluminationWhite LED light source, With an adjustable condenser lens, Variable brightness adjustment
Resolution0.0001″ / 0.001mm
Power Supply100 V to 240 V AC, 50 / 60 Hz
Power Consumption60 W
