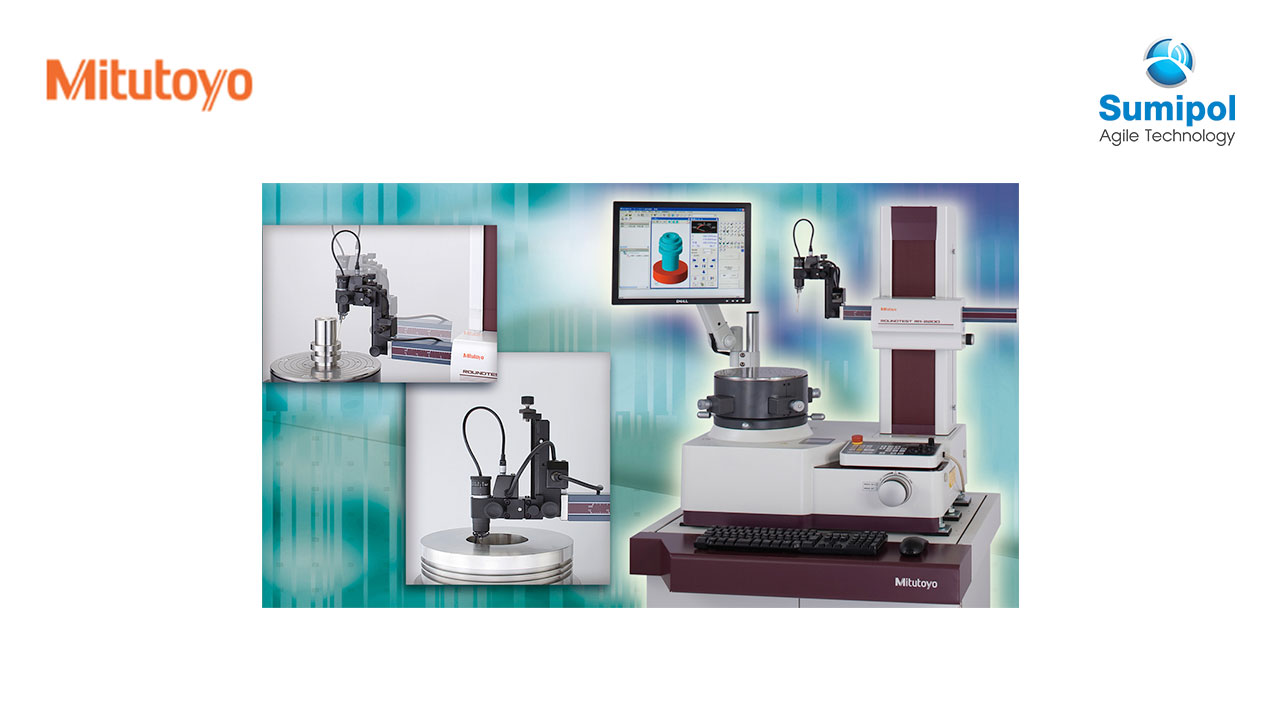

ROUNDTEST RA-2200 Series

Roundness/Cylindricity Measurement

Roundness/Cylindricity measuring system offering highest precision level in its class, exceptional ease-of-use, and multifunction analysis capability

เครื่องวัดในซีรี่ส์นี้ทุกรุ่นมีการติดตั้งแท่นหมุนความแม่นยำสูง ทำให้สามารถตั้งศูนย์และปรับระนาบของชิ้นงานได้อย่างสะดวกและแม่นยำ ซึ่งเป็นขั้นตอนการเตรียมการที่มีความสำคัญสำหรับการวัดความกลม/ความเป็นทรงกระบอก

• ความแม่นยำของการหมุน (แนวรัศมี): (.8+.35H) ไมโครนิ้ว {(0.02+3.5H/10000) ไมครอน}
• ความแม่นยำของการหมุน (แนวแกน): (.8+.35R) ไมโครนิ้ว {(0.02+3.5R/10000) ไมครอน}

All models are equipped with a highly accurate turntable that enables simple and accurate centering and leveling of the workpiece, which account for the majority of the essential setup work for measuring roundness/cylindricity.


Wide variety of models available to suit any application

  • RA-2200AS/AH models are supplied as standard with an automatic centering and leveling turntable*1, freeing the operator from the centering and leveling task.
  • RA-2200DS/DH models are supplied as standard with a navigation function*1 that quickly and simply guides the operator through the centering and leveling task, as though the task were being performed by an expert.
  • RA-2200AS/DS models have a column drive height of 300mm, and are available with a column drive height of 500mm (RA-2200AH/DH) for handling taller workpieces.
  • All models can be combined with the basic, side-table system vibration-damping platform or the monitor-arm system vibration-damping platform


Product Name : ROUNDTEST RA-2200 Series
