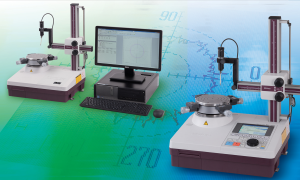

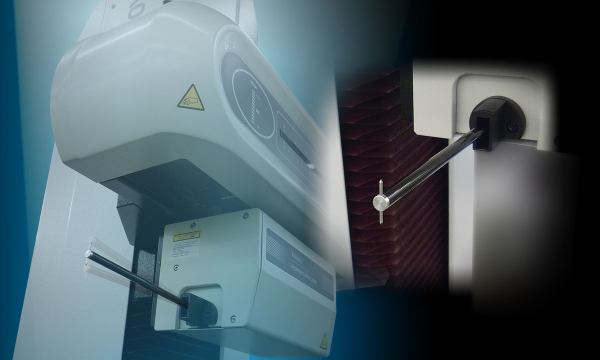

FORMTRACE EXTREME CS-H5000CNC

เครื่องมือวัดรูปร่างและความเรียบผิว CNC มีระบบการวัดบน-ล่างอย่างต่อเนื่อง

  • เปิดใช้งานการวัดอย่างต่อเนื่องของความหยาบผิวด้านบนและด้านล่างในขณะเดียวกันก็สามารถทำการวัดรูปทรง เช่น การเปลี่ยนแปลงความหนาของผลิตภัณฑ์
  • ช่วงการวัดแกนคอลัมน์ 300 มม. สามารถทำการวัดรูปร่างโดยใช้แกนคอลัมน์ได้
  • สามารถติดหน่วยแกนเสริมต่างๆเพื่อปรับปรุงประสิทธิภาพการวัดเช่นการปรับระดับอัตโนมัติและการจัดแนวแนวนอนของพื้นผิวการวัด
Measuring range / Resolution X-axis 200mm/0.00625μm
Z1-axis Standard stylus: 12mm/0.0008μm, 2Б~long stylus: 24mm/0.0016μm
Z2-axis 300mm/0.05μm
Indication Accuracy (20 ºC) X-axis (0.16+0.001L) µm L: Measuring length (mm)
Z1-axis ± (0.07+|0.02H|) µm H: Measurement height from the horizontal position (mm)
Z2-axis ± (1.5+10H/1000) µm H: Z2-axis measurement height (mm)
Measuring force Standard stylus: 4mN constant, 2Б~long stylus: 0.75mN constant
Drive speed X axis: Max 40 mm/s, Z2 axis: Max 200 mm/s
